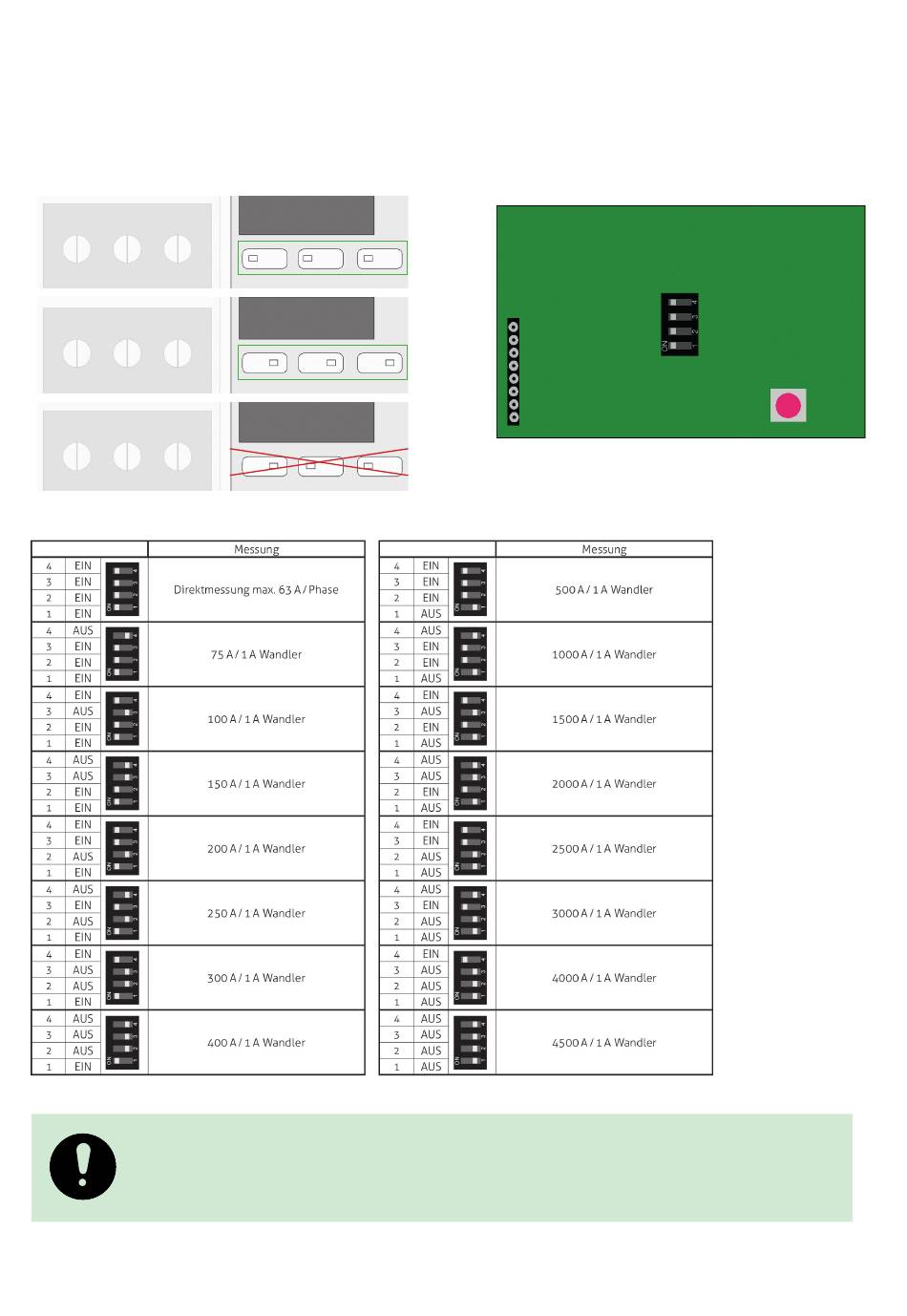

SOLARWATT Battery flex AC-1 Installations- Und Bedienungsanleitung Seite 25

• Wandlermessug über DIP-Schalter S1, S2 und S3 akti-
vieren (Position der Schalter siehe Abbildung zum Auf-
bau AC-Sensor). Alle Schalter müssen dabei die gleiche
Stellung haben (siehe Abbildung links).
• Verhältnis der Stromwandler über DIP Schalter S4
Direktmessung
bis max. 63 A/Phase
Wandlermessung
aktiv
nicht zulässige
Schalterstellung
HINWEIS
Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestausgangsleistung von 0,2 VA haben.
Änderungen vorbehalten | © 2021 SOLARWATT GmbH
S1 S2 S3
S1 S2 S3
S1 S2 S3
(unter der Abdeckung des ACS, siehe Abbildung zum
Aufbau AC-Sensor) einstellen
• Details zu den Einstellungen siehe Tabelle
• Gehäusedeckel mit einem der beigelegten Kabelbin-
dern verschließen/sichern
S4
