Assa Abloy effeff 843ZY Installations- Und Montageanleitung Seite 3

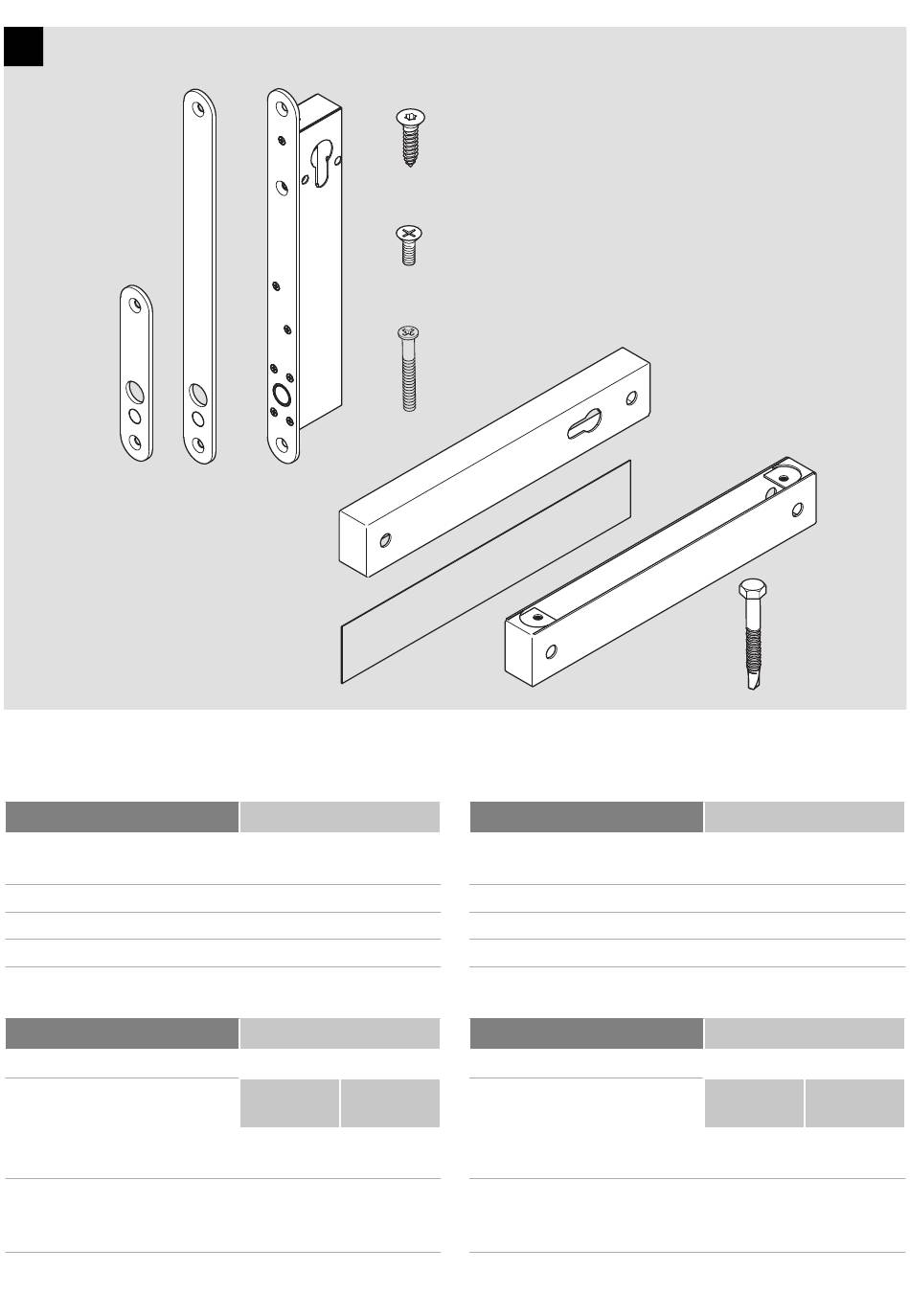

1
Schließblech
mit Magnet
Striking plate
with magnet
Aufbaugehäuse (optional)
Surface-mounted casing (optional)
Technische Daten / Technical data
Mechanisch
Eigenschaft
Material: Verriegelungsbol-
zen, Stulp und Schließblech
Schließzyklen
Funktionsluft
Haltekraft
Elektrisch
Eigenschaft
Spannungsversorgung
maximale Stromaufnahme
bei
· Haltestrom
· Betriebsstrom
Überwachungsschalter
· Riegelstellung
· Türstellung
Türriegel
Door bolt
Ausprägung
Edelstahl SS304
1.000.000
6 mm
10.000 N
Ausprägung
12 V DC bis 24 V DC ±15 %
12 V DC 24 V DC
160 mA 95 mA
1.250 mA 1.000 mA
25 V DC / 500 mA
100 V DC / 500 mA
4x selbstschneidende
Schrauben zur Montage
in Holz oder Alluminium
8x Schrauben M5 x 10
1x Zylinderschraube M5 x 30
Mechanical
Feature
Material: Locking bolt, face
plate and striking plate
Locking cycles
Rebate gap
Holding force
Electrical
Eigenschaft
Power supply
Maximum current con-
sumption at
· Holding current
· Operating current
Monitoring switch
· Bolt position
· Door position
self-tapping
screws for mounting
in wood or aluminium
screws M5 x 10
cylinder screw M5 x 10
2x
Characteristic
Stainless steel SS304
1,000,000
6 mm
10,000 N
Ausprägung
12 V DC bis 24 V DC ±15 %
12 V DC 24 V DC
160 mA 95 mA
1,250 mA 1,000 mA
25 V DC / 500 mA
100 V DC / 500 mA
