Turbimax CUS71D

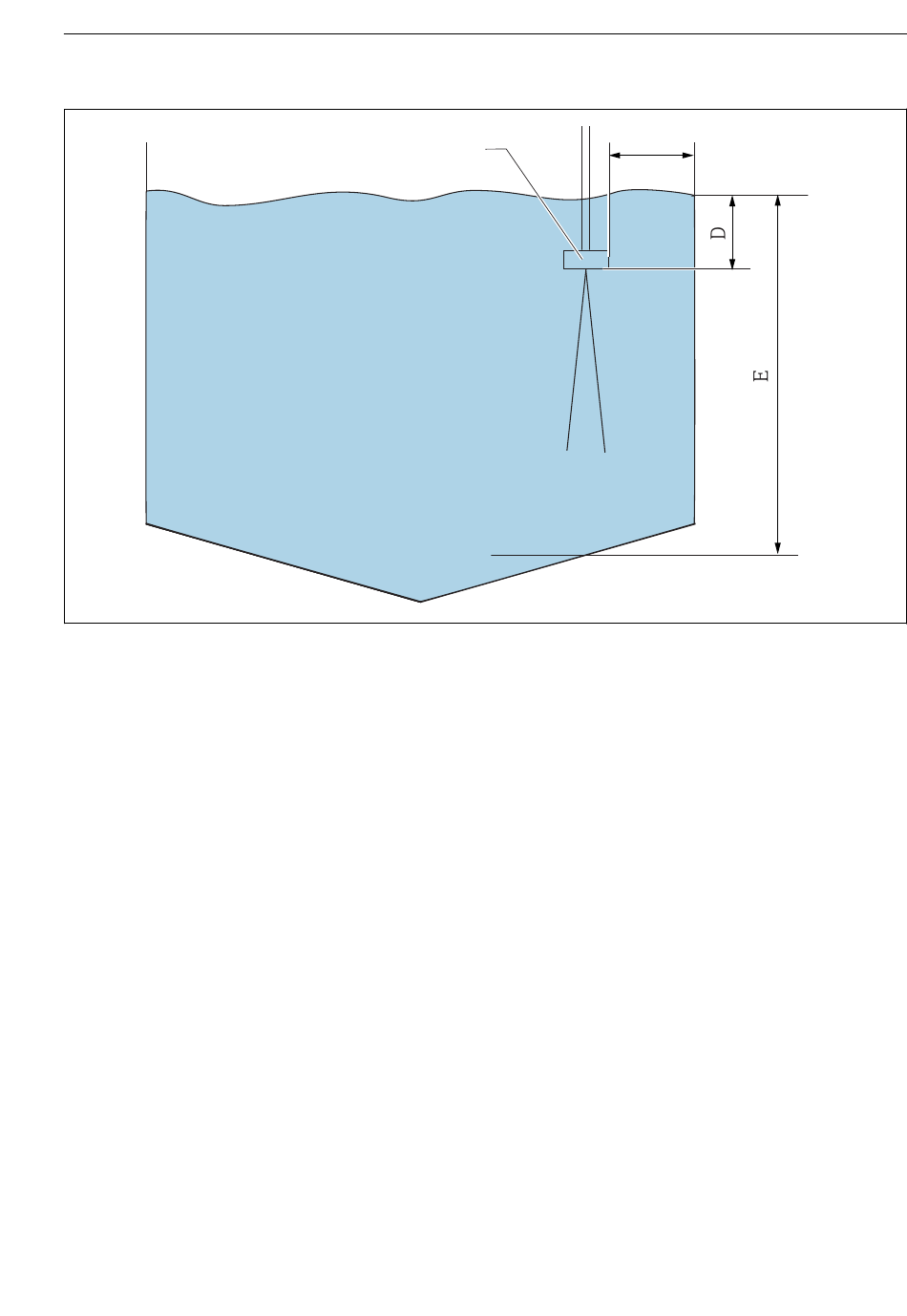

Beckenkonfiguration
 3 Beckenkonfiguration
A Sensor
B Mindestabstand des Sensors zum Beckenrand = 50 cm (1,64 ft.)
C Fester Bezugspunkt z. B. Wasseroberfläche, Beckenrand, Brücke usw.
D Sensor Offset
E Beckentiefe
F Öffnungswinkel Ultraschallkegel 6°
Einbauhinweise
Schauen Sie auf der Konstruktionszeichnung des Beckens nach einer geeigneten Position für
den Sensor. Sie müssen dabei folgende Punkte beachten:
• Der Abstand zum Beckenrand muss mindestens 50 cm (1,64 ft.) betragen (Sensor strahlt
Ultraschall kegelförmig ab).
• Im Messbereich unterhalb des Sensors dürfen sich keine Verrohrungen oder Mauervor-
sprünge des Beckens befinden. Räumvorrichtungen, die sich immer nur vorübergehend in
diesem Bereich befinden, sind erlaubt.
• Den Sensor gerade ausgerichten und parallel zur Beckenwand montieren (Messwert-Off-
set).
• Installieren Sie den Sensor nicht in Zonen, in denen Luftblasen, Turbulenzen, hohe Anteile
an Trüb- und Schwebstoffen oder Schaumbildung auftreten (z.B. Zulauf).
• Installieren Sie den Sensor mittels Tauchrohr mindestens 20 cm (7,8 inch) unter der Was-
seroberfläche.
Endress+Hauser
A
F
6°
B
C
Montage
