-20 -15
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
452117.66.24a · 1/2022-02 · Rei
Montage- und Betriebsanleitung
Installation Kaskadenregler WPM 6.0
3 Montage

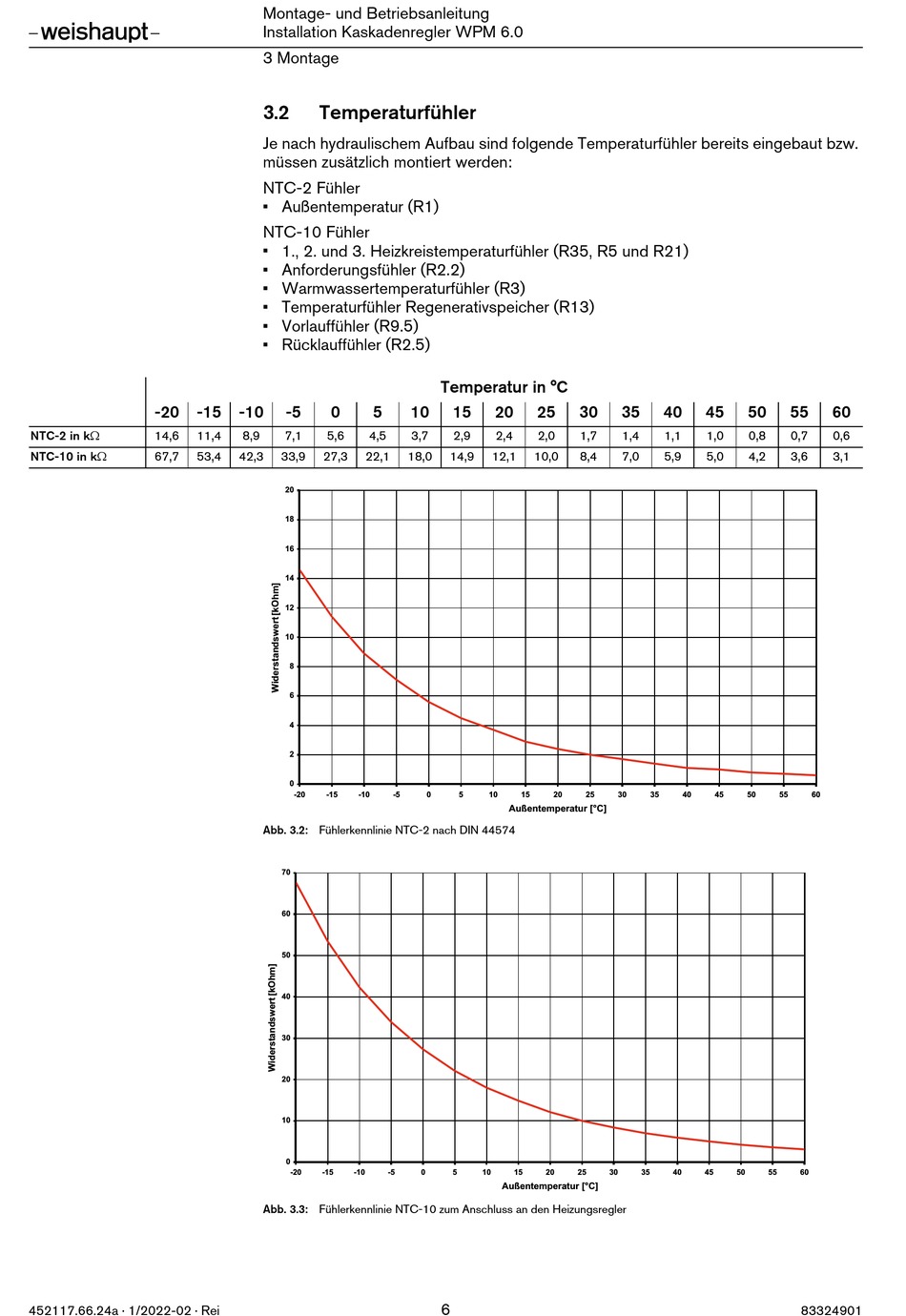

3.2 Temperaturfühler
Je nach hydraulischem Aufbau sind folgende Temperaturfühler bereits eingebaut bzw.
müssen zusätzlich montiert werden:
NTC-2 Fühler
Außentemperatur (R1)

NTC-10 Fühler
1., 2. und 3. Heizkreistemperaturfühler (R35, R5 und R21)

Anforderungsfühler (R2.2)

Warmwassertemperaturfühler (R3)

Temperaturfühler Regenerativspeicher (R13)

Vorlauffühler (R9.5)

Rücklauffühler (R2.5)

-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1 18,0
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5
Abb. 3.2: Fühlerkennlinie NTC-2 nach DIN 44574
70
60
50
40
30
20
10
0
-20 -15 -10 -5
Abb. 3.3: Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler
Temperatur in °C
10 15 20 25 30
3,7 2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
0 5 10 15 20
Außentemperatur [°C]
0 5 10 15 20 25
Außentemperatur [°C]
6
35 40 45 50
1,4 1,1 1,0 0,8
7,0 5,9 5,0 4,2
25 30 35 40 45 50
30 35 40 45 50
55 60
0,7 0,6
3,6 3,1
55 60
55 60
