5.3
Montieren
8020552/1CY0/2022-10-24 | SICK
Irrtümer und Änderungen vorbehalten
1,2 Nm
1.
Betätiger in Betätigungskopf einführen.
2.
Sicherheitsschalter formschlüssig mit feststehendem Teil der Schutzeinrichtung
verbinden.
3.
Betätiger dauerhaft und unlösbar mit beweglichem Teil der Schutzeinrichtung ver‐
binden.
4.
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen.
2 x M5 CSK

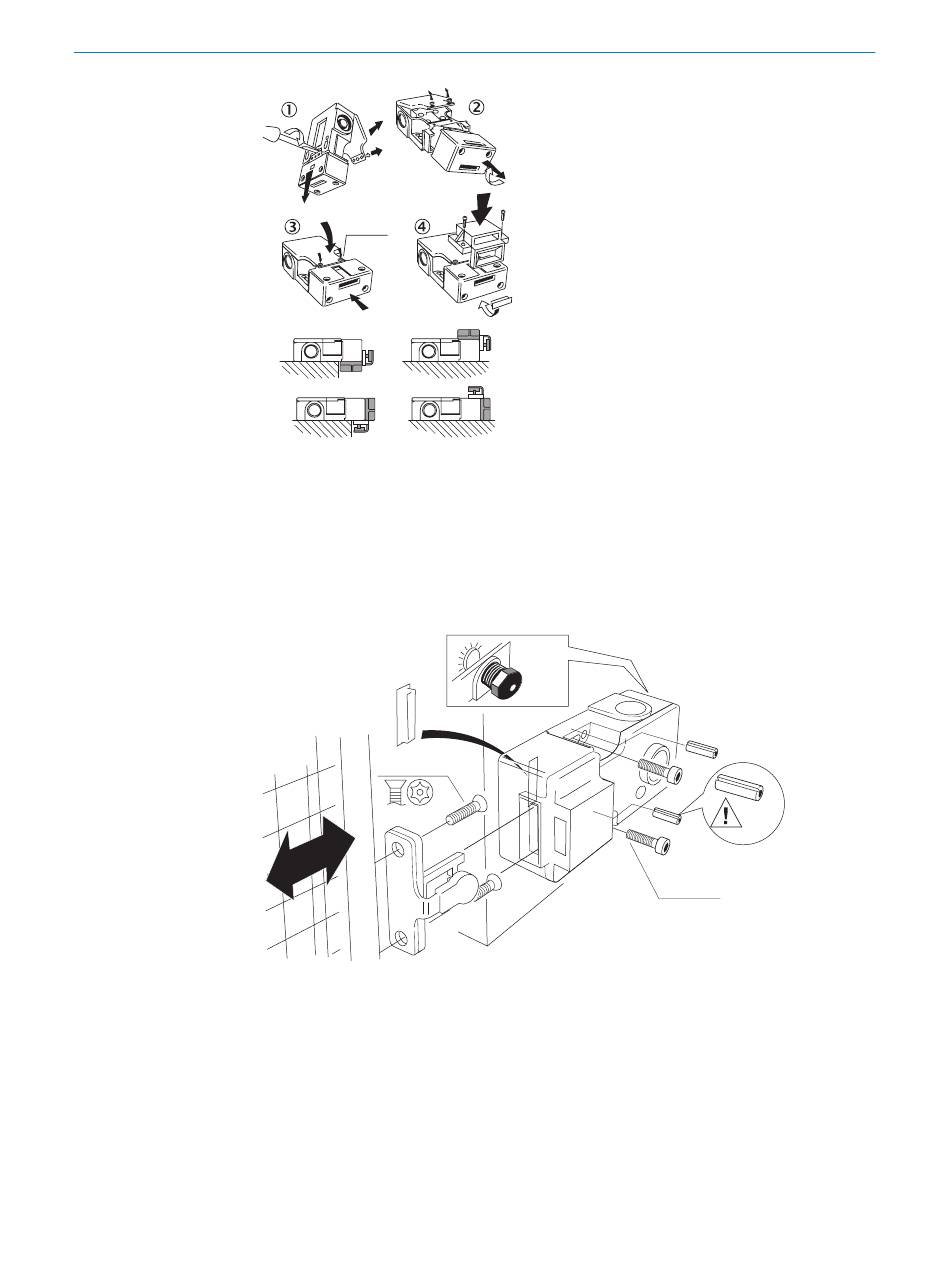

Abbildung 1: Montage des Sicherheitsschalters
1 x M20
2 x M5
1,4 Nm
B E T R I E B S A N L E I T U N G | i14 Lock
5
MONTAGE
2 x M5
13
