KONFIGURATION DES POTENTIOMETER-EINGANGS

Bei einem ohmschen Füllstandssensor ändert sich der Widerstandswert, wenn
der magnetische Schwimmkörper die Reed-Kontakte im Sensor aktiviert. Das
bedeutet, dass es üblicherweise nicht möglich ist, den ganzen Füllstandssensor
als Eingangsspanne zu verwenden. Wenn der PR5343 mit einem Potentiomete-
reingang verwendet wird, enthält die PRelevel-Software die folgenden speziel-
len Konfigurationsfunktionen:
Das [Calibration Password] (=Kalibrier-Passwort) lautet 4711. Dieses Passwort
ist bei Programmstart einzugeben. Die einzigen Parameter, die ohne Eingabe
des Passworts geändert werden können, sind oberer und unterer Grenzwert für
den Potentiometereingang (Input Low und Input High). Der Menüpunkt befin-
det sich unter Tools > Options. Bitte achten Sie während der Übertragung
besonders auf die Textausgabe im 'Information'-Fenster. Wenn die Konfigu-
ration wegen fehlendem Passwort nicht an den Messumformer gesendet wer-
den kann, erscheint der folgende Text: 'Operation aborted', 'Configuration NOT
transmitted to the device' (Operation abgebrochen, Konfiguration NICHT zum
Gerät übertragen).

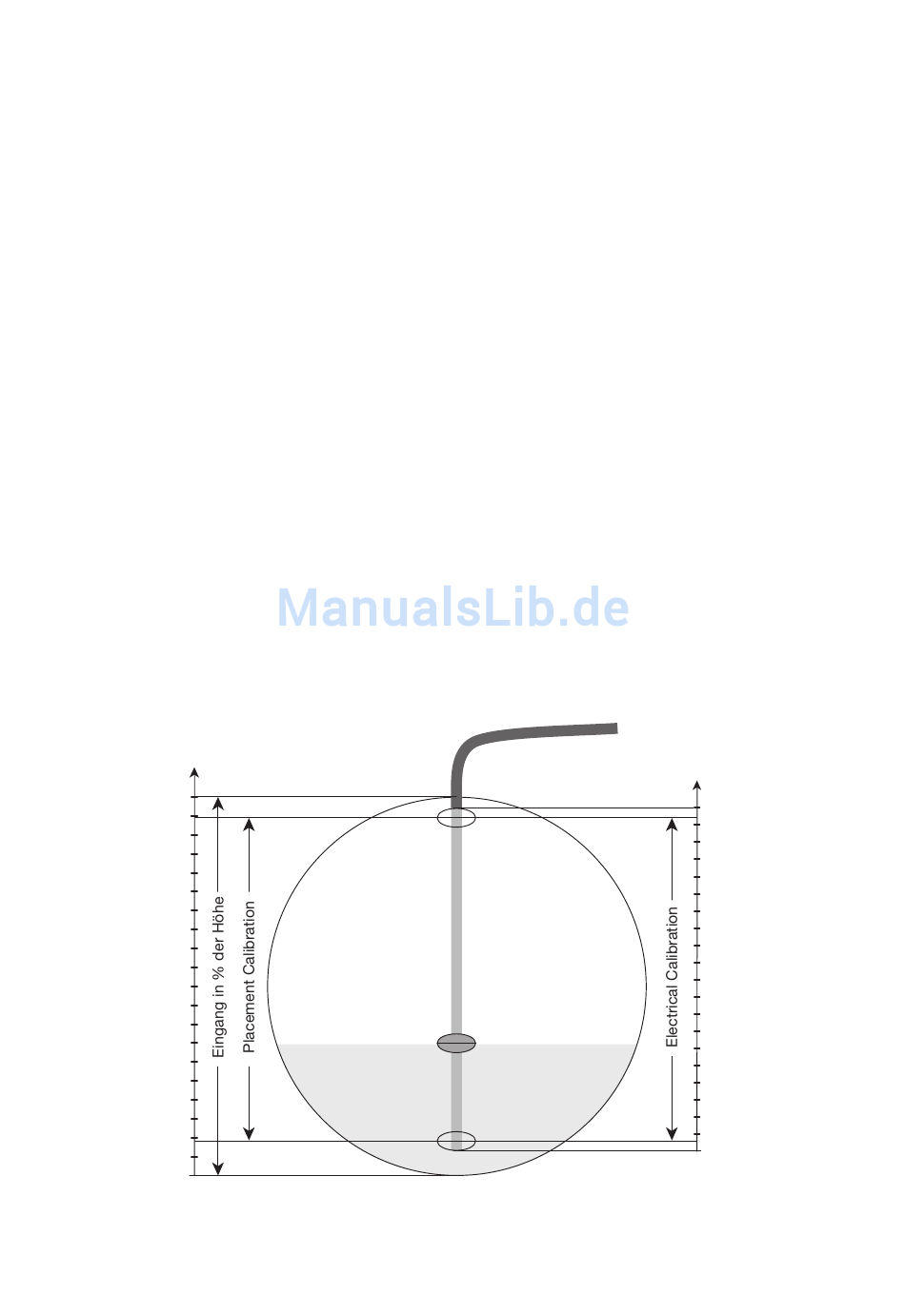

Abbildung 1, Querschnitt durch einen horizontalen zylindrischen Tank
% der Tankhöhe
100
90
80
70
60
50
40
30
20
10
0
10
5343V106-DE
% des Füllstandssensors
100
90
80
70
60
50
40
30
20
10
0
