ANSCHLUSS DER STROMKABEL
Anschluss der Kontaktstelle

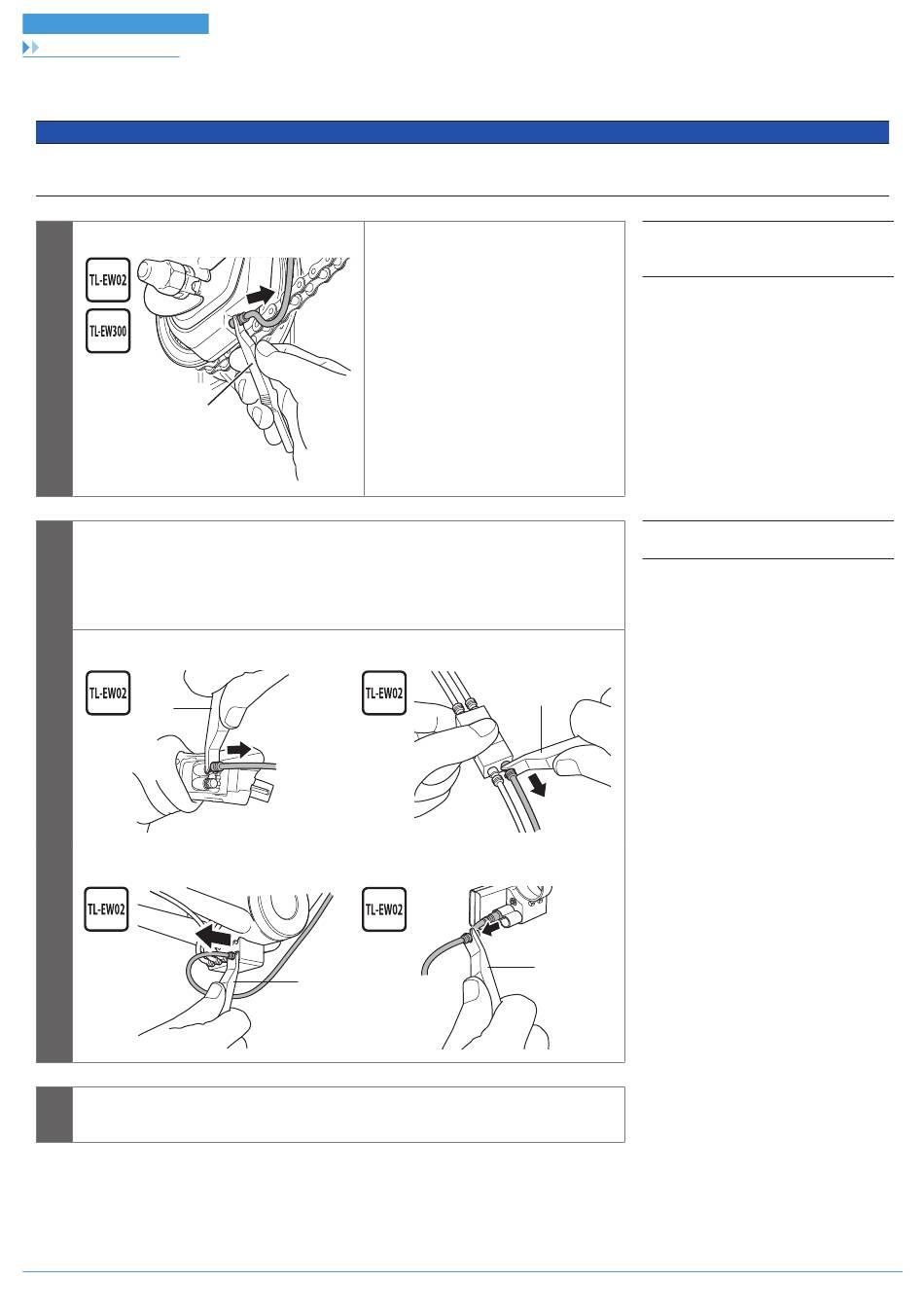

Trennung der Stromkabel
Verbinden und trennen Sie den kleinen wasserdichten Anschluss nicht immer wieder. Das wasserdichte oder Verbindungsteil kann sich abnutzen oder verformen, und
die Funktion kann dadurch beeinträchtigt werden.
Motoreinheit
1
(A)
Beim Trennen des Stromkabels von einem Hebel positionieren Sie die flache Seite so, dass sie
zum Hebel zeigt.
Beim Trennen des Steckers der Kontaktstelle führen Sie das SHIMANO-Originalwerkzeug so
ein, dass die flache Seite zur Kontaktstelle zeigt.
ST-S705
(A)
2
SM-JC40
3
Führen Sie jedwede Überlänge des Stromkabels am Lenker entlang und befestigen Sie sie
mit Kabelbinder am Lenker.
HINWEIS
Entfernen Sie das Stromkabel an der
Seite der Motoreinheit.
SM-JC41
SC-S705
(A)
55
(A)
TL-EW02 (MU-UR500 / MU-S705)
TL-EW300 (MU-UR510)
(A)
TL-EW02
(A)
(A)
