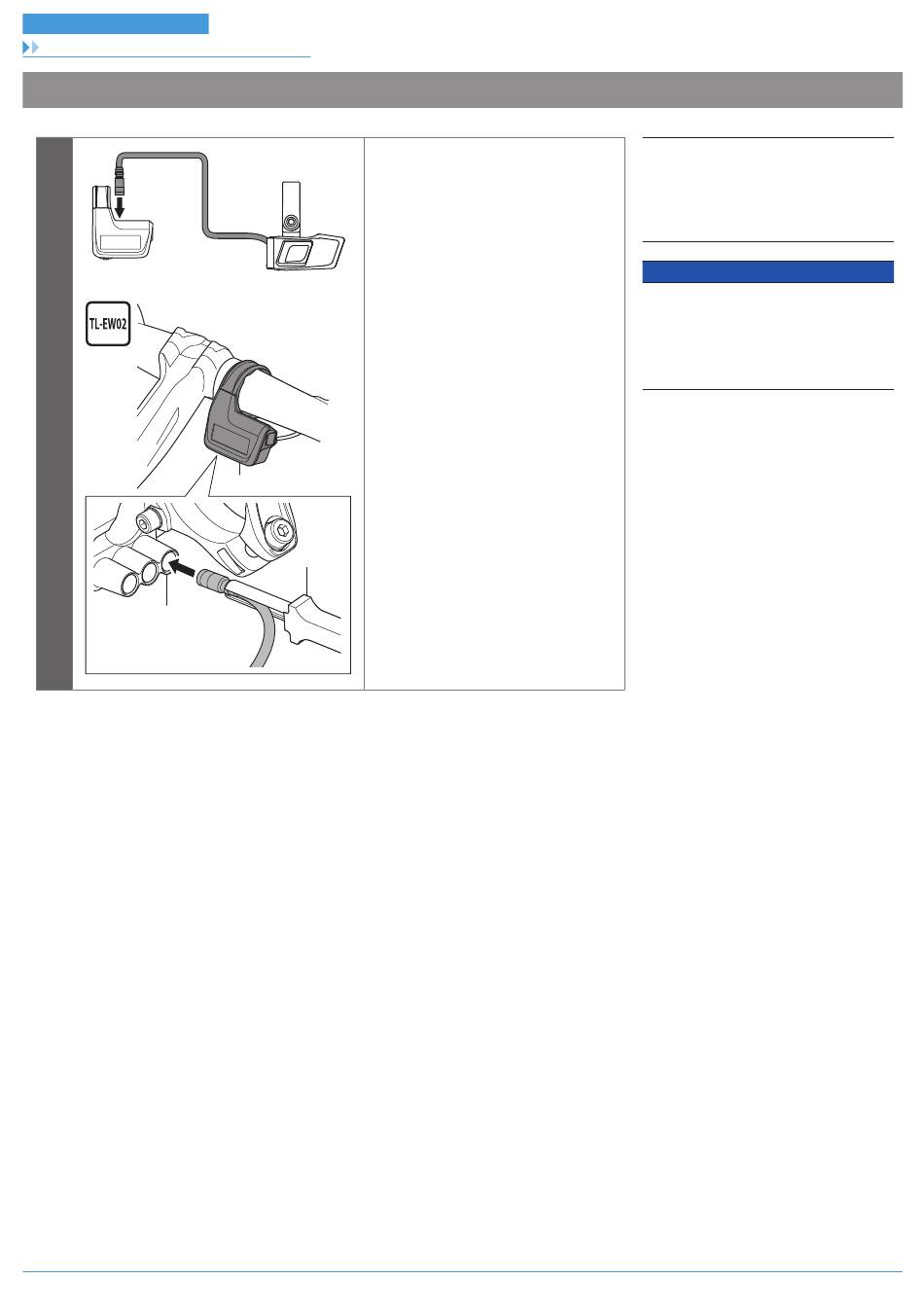

ANSCHLUSS DER STROMKABEL
Anschluss an den Schalthebel/das Informationsdisplay
Bei Einsatz von SC-MT800
(A)
(D)
Schließen Sie das Stromkabel des
Schalthebels mithilfe von TL-EW02
an die System-Informationsanzeige
(SC-MT800) an.
(B)
(A)
(C)
51
(A)
Informationsanzeige (SC-MT800)
(B)
Schalthebel
(C)
TL-EW02
(D)
Anschluss für E-TUBE
HINWEIS
•
Die Stecker müssen zusammengedrückt
werden, bis sie einrasten.
•
An den nicht verwendeten Anschlüssen für
E-TUBE müssen Blindstopfen angebracht
werden.
