Montage des Schalthebels: Flacher Lenker (SW-S705)
Montage des Schalthebels: Flacher Lenker (SW-S705)
Bei Verwendung eines hier nicht angezeigten Modells lesen Sie bitte in der Händlerbetriebsanleitung für die Schaltereinheit nach.

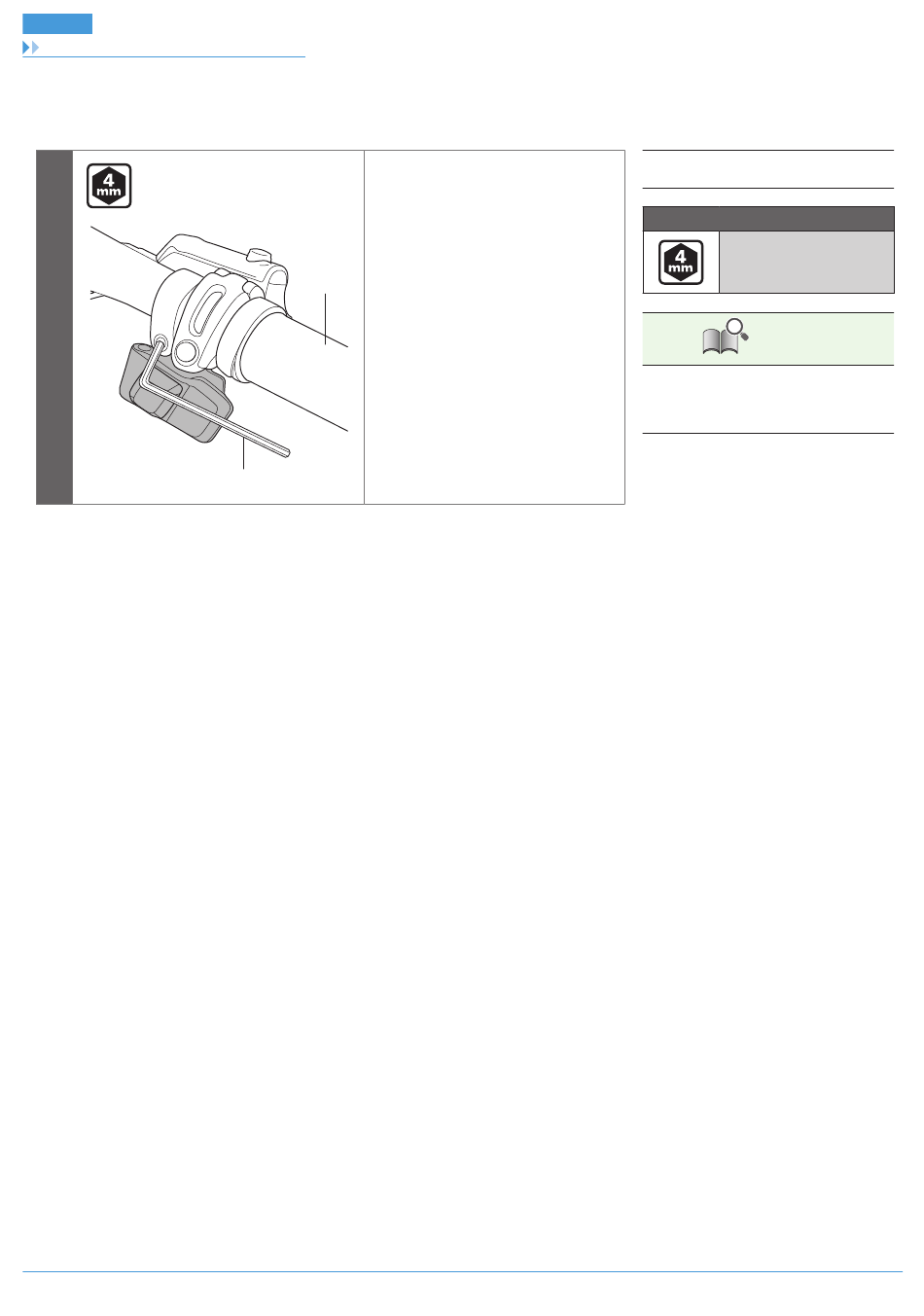

Orientieren Sie sich bei der Montage an
der Abbildung.
(z)
(z)
(A)
Lenkerdurchmesser: 22,2 mm
40
(A)
4-mm-Innensechskantschlüssel
Anzugsdrehmoment
5 - 7 Nm
TECHNIK-TIPPS
Verwenden Sie einen Lenkergriff mit einem
Außendurchmesser von Ø32 mm oder
weniger.
