Anschluss der Busleitung

• Der Anschluss erfolgt über die 9-polige DSUB Buchse am UMG96S.
• Verwenden Sie den mitgelieferten Stecker.
• Schließen Sie die ankommende Leitung „M+" an die Klemme 4 im
Stecker und „M-" an Klemme 2.
• Eine eventuell weiterführende Busleitung „M+" an Klemme 9 und
„M-" an Klemme 7.
• Beachten Sie, dass die Klemmen 4/2 und 9/7 im UMG96S gebrückt
sind.
• Das UMG96S belastet den M-Bus mit einer M-Bus-Gerätelast von
1.5mA

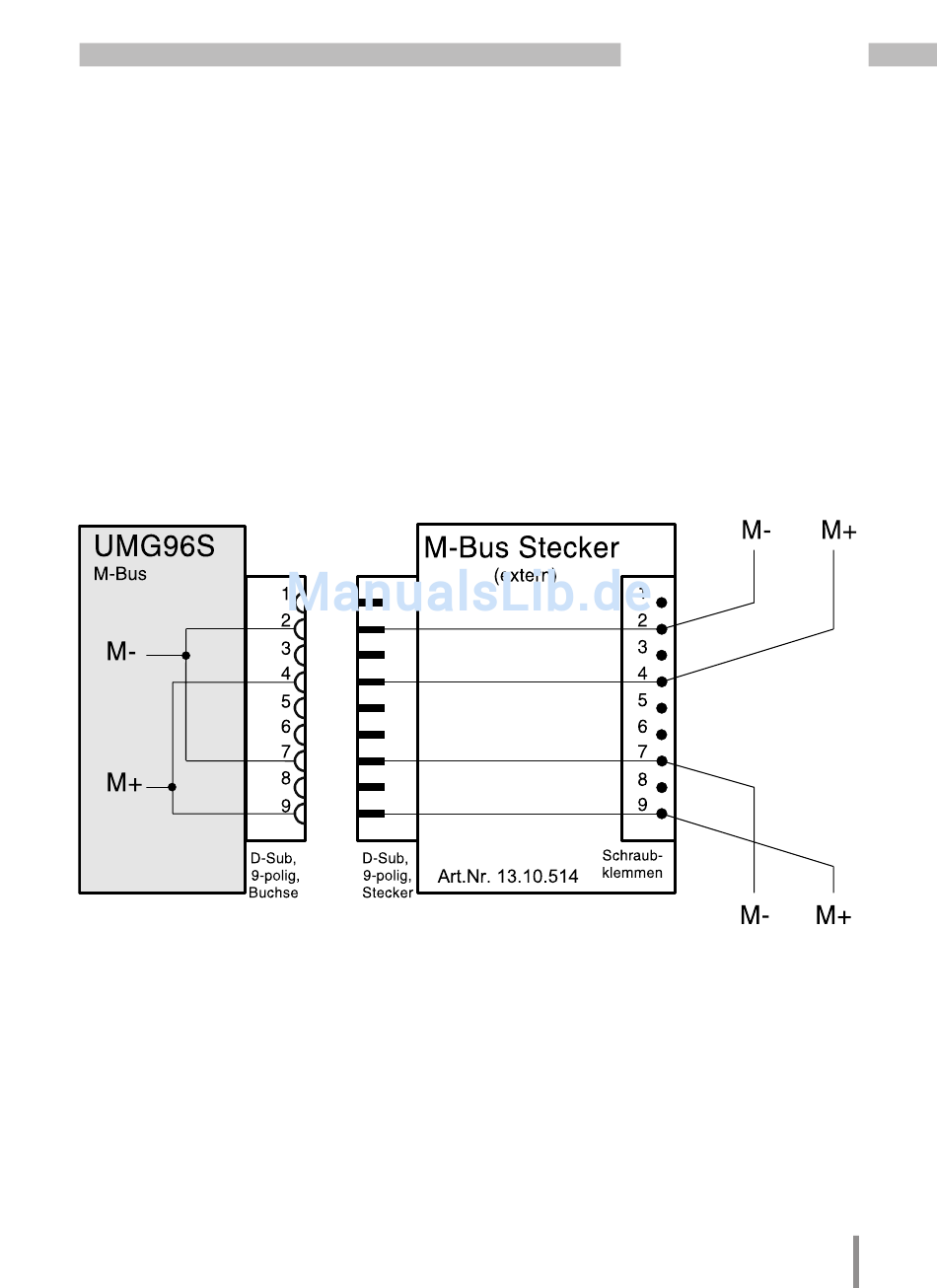

Abb.2. Anschluß über den zum Lieferumfang gehörenden M-Bus Steckers.
