Hydraulik

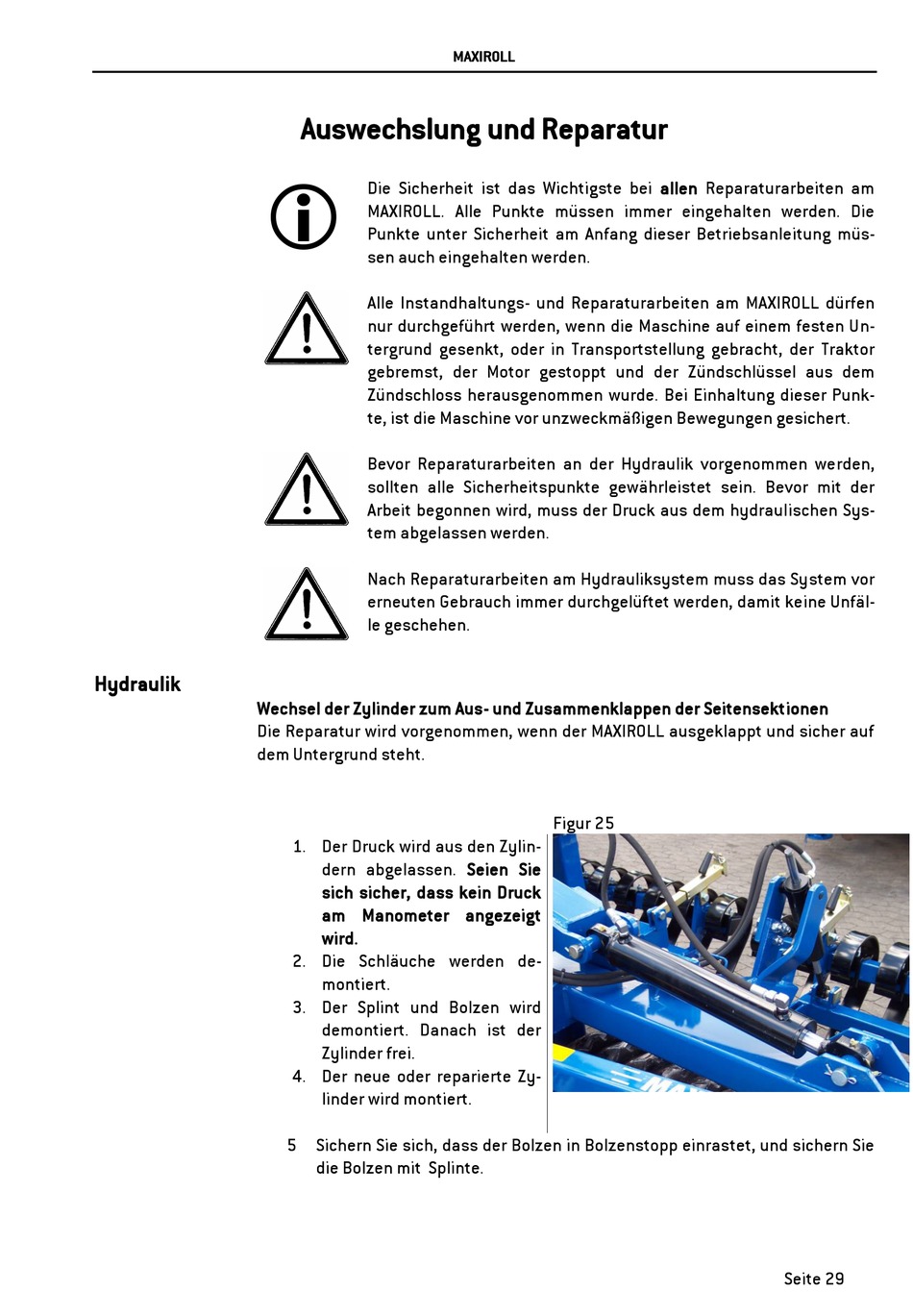

Wechsel der Zylinder zum Aus- und Zusammenklappen der Seitensektionen
Die Reparatur wird vorgenommen, wenn der MAXIROLL ausgeklappt und sicher auf
dem Untergrund steht.
MAXIROLL
Auswechslung und Reparatur
Die Sicherheit ist das Wichtigste bei allen Reparaturarbeiten am
MAXIROLL. Alle Punkte müssen immer eingehalten werden. Die
Punkte unter Sicherheit am Anfang dieser Betriebsanleitung müs-
sen auch eingehalten werden.
Alle Instandhaltungs- und Reparaturarbeiten am MAXIROLL dürfen
nur durchgeführt werden, wenn die Maschine auf einem festen Un-
tergrund gesenkt, oder in Transportstellung gebracht, der Traktor
gebremst, der Motor gestoppt und der Zündschlüssel aus dem
Zündschloss herausgenommen wurde. Bei Einhaltung dieser Punk-
te, ist die Maschine vor unzweckmäßigen Bewegungen gesichert.
Bevor Reparaturarbeiten an der Hydraulik vorgenommen werden,
sollten alle Sicherheitspunkte gewährleistet sein. Bevor mit der
Arbeit begonnen wird, muss der Druck aus dem hydraulischen Sys-
tem abgelassen werden.
Nach Reparaturarbeiten am Hydrauliksystem muss das System vor
erneuten Gebrauch immer durchgelüftet werden, damit keine Unfäl-
le geschehen.
1. Der Druck wird aus den Zylin-
dern abgelassen. Seien Sie
sich sicher, dass kein Druck
am Manometer angezeigt
wird.
2. Die Schläuche werden de-
montiert.
3. Der Splint und Bolzen wird
demontiert. Danach ist der
Zylinder frei.
4. Der neue oder reparierte Zy-
linder wird montiert.
5 Sichern Sie sich, dass der Bolzen in Bolzenstopp einrastet, und sichern Sie
die Bolzen mit Splinte.
Figur 25
Seite 29
