Bedienung und Anzeige > LCD-Farbdisplay im Frontdeckel
6.2 Bedienung und Anzeige
6.2.1 LCD-Farbdisplay im Frontdeckel
Die in der Funktionsleiste dargestellten Symbole sind den darunterliegenden Funktionstasten zugeordnet.
Die Funktionstasten erlauben die Anwahl der Menüpunkte sowie das Auslösen einzelner Funktionen.

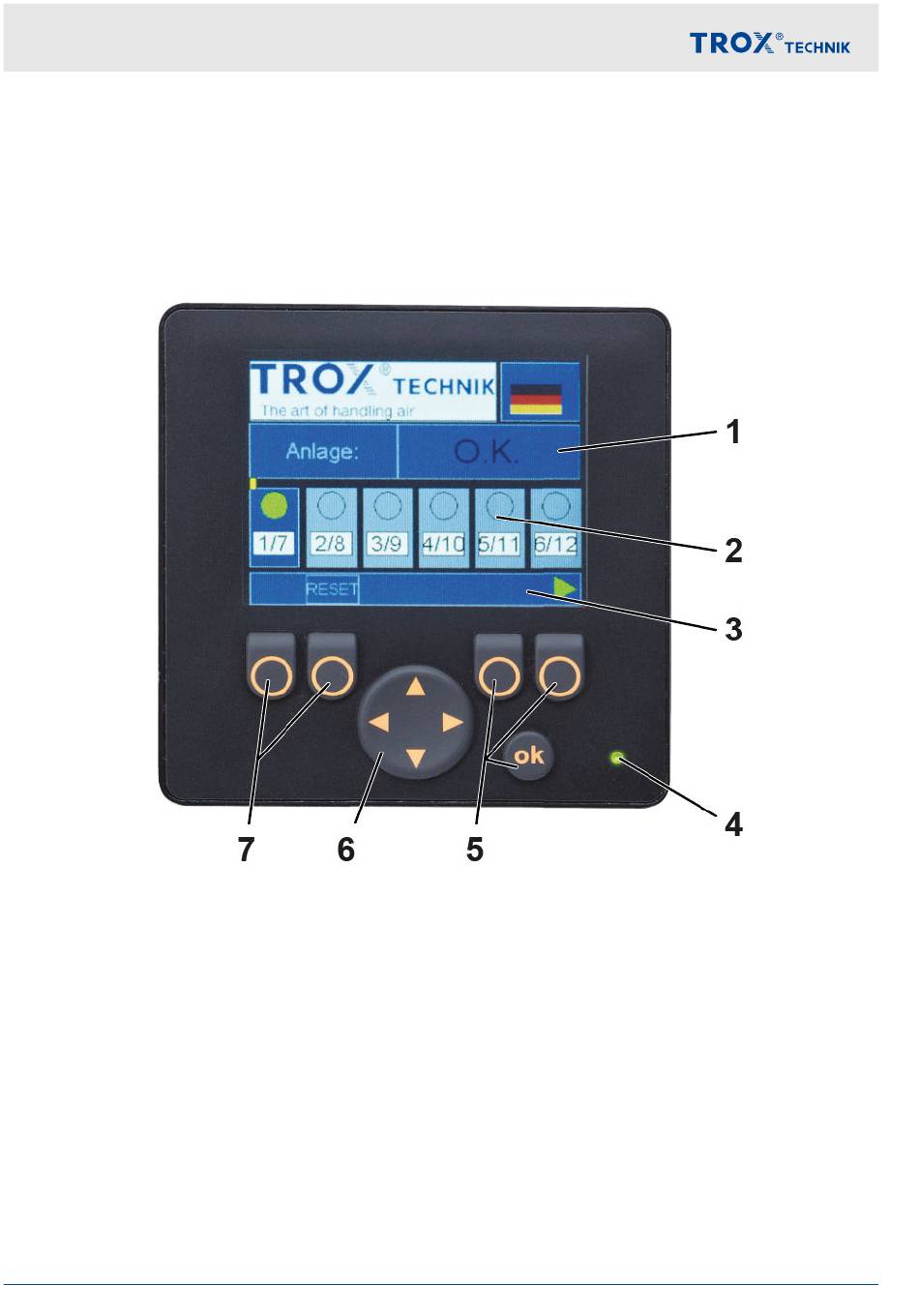

Abb. 26: TNC-EC-AZM
1
Meldetexte
2
BSK 1/7 bis 6/12
grün = BSK Auf
gelb = BSK Motor läuft
rot = BSK zu / Fehler
3
Funktionsleiste
4
LED
grün = Display o.k.
rot = Fehler
24
5
6
7
TNC-EASYCONTROL TROXNETCOM
Funktionstasten
Cursor
Auf / Ab
Links / Rechts
Funktionstasten
