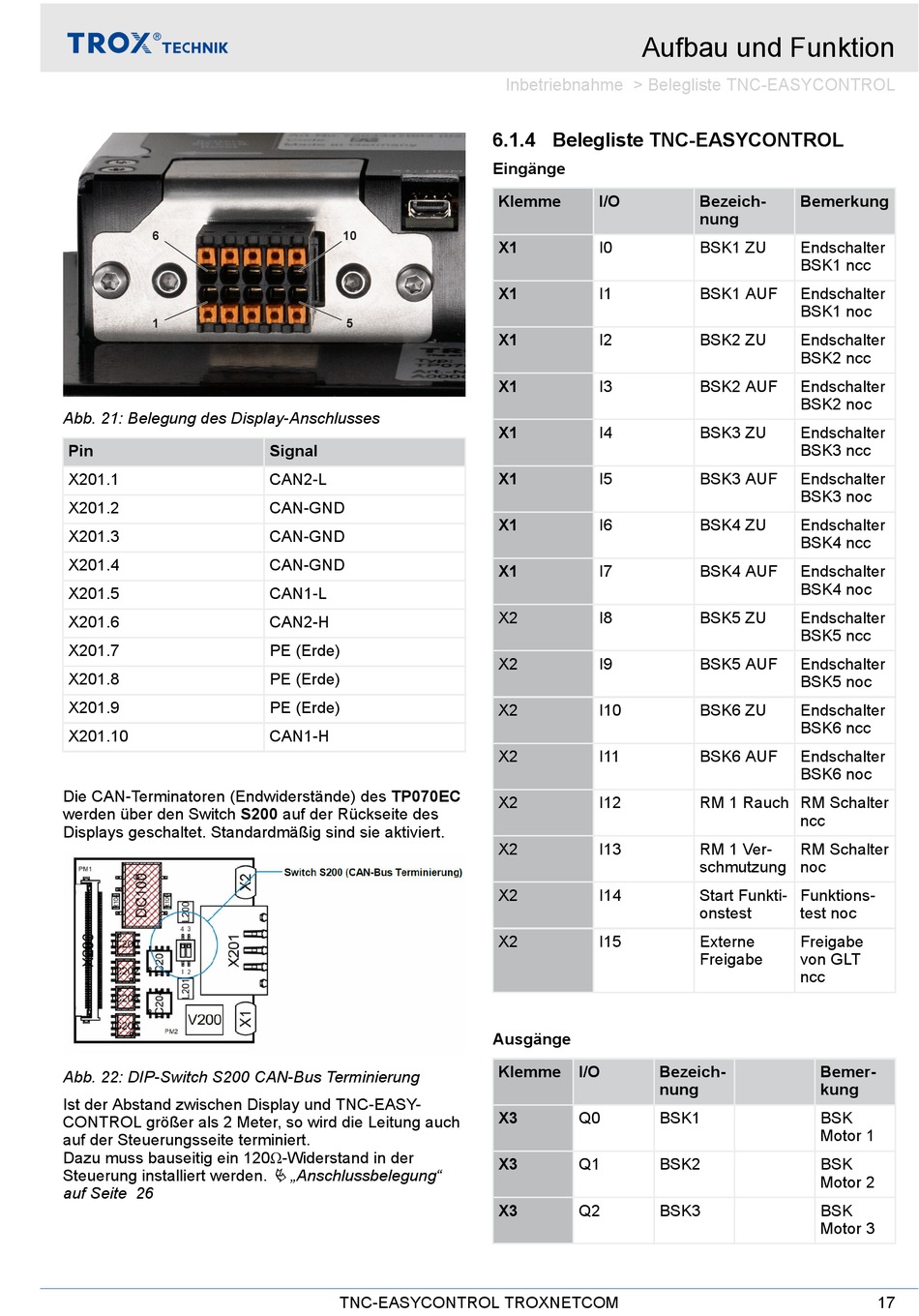

Abb. 21: Belegung des Display-Anschlusses
Pin
X201.1
X201.2
X201.3
X201.4
X201.5
X201.6
X201.7
X201.8
X201.9
X201.10
Die CAN-Terminatoren (Endwiderstände) des TP070EC
werden über den Switch S200 auf der Rückseite des
Displays geschaltet. Standardmäßig sind sie aktiviert.
Abb. 22: DIP-Switch S200 CAN-Bus Terminierung
Ist der Abstand zwischen Display und TNC-EASY-
CONTROL größer als 2 Meter, so wird die Leitung auch
auf der Steuerungsseite terminiert.
Dazu muss bauseitig ein 120Ω-Widerstand in der
Steuerung installiert werden.
auf Seite 26
10
5
Signal
CAN2-L
CAN-GND
CAN-GND
CAN-GND
CAN1-L
CAN2-H
PE (Erde)
PE (Erde)
PE (Erde)
CAN1-H
Ä „Anschlussbelegung"
TNC-EASYCONTROL TROXNETCOM
Aufbau und Funktion
Inbetriebnahme > Belegliste TNC-EASYCONTROL
6.1.4 Belegliste TNC-EASYCONTROL
Eingänge
Klemme
I/O
X1
I0
X1
I1
X1
I2
X1
I3
X1
I4
X1
I5
X1
I6
X1
I7
X2
I8
X2
I9
X2
I10
X2
I11
X2
I12
X2
I13
X2
I14
X2
I15
Ausgänge
Klemme
I/O
Bezeich-
nung
X3
Q0
BSK1
X3
Q1
BSK2
X3
Q2
BSK3
Bezeich-
Bemerkung
nung
BSK1 ZU
Endschalter
BSK1 ncc
BSK1 AUF
Endschalter
BSK1 noc
BSK2 ZU
Endschalter
BSK2 ncc
BSK2 AUF
Endschalter
BSK2 noc
BSK3 ZU
Endschalter
BSK3 ncc
BSK3 AUF
Endschalter
BSK3 noc
BSK4 ZU
Endschalter
BSK4 ncc
BSK4 AUF
Endschalter
BSK4 noc
BSK5 ZU
Endschalter
BSK5 ncc
BSK5 AUF
Endschalter
BSK5 noc
BSK6 ZU
Endschalter
BSK6 ncc
BSK6 AUF
Endschalter
BSK6 noc
RM 1 Rauch RM Schalter
ncc
RM 1 Ver-
RM Schalter
schmutzung
noc
Start Funkti-
Funktions-
onstest
test noc
Externe
Freigabe
Freigabe
von GLT
ncc
Bemer-
kung
BSK
Motor 1
BSK
Motor 2
BSK
Motor 3
