Aufbau und Funktion
6.1 Inbetriebnahme
6.1.1 Anschluss der Brandschutzklappen
Standardbetrieb
1
Leitungstyp z. B. HMH 5 x 1,5 mm
mit besserem Verhalten im Brandfall, halogenfrei)
2
Kanalrauchmelder RM-O-3-D
3
Brandschutzklappe mit vormontierter LINKBOX (LB)
Für den schnellen und einfachen Anschluss der
Antriebe bieten wir die Möglichkeit, eine TNC-LINKBOX
direkt an der BSK anzubringen:

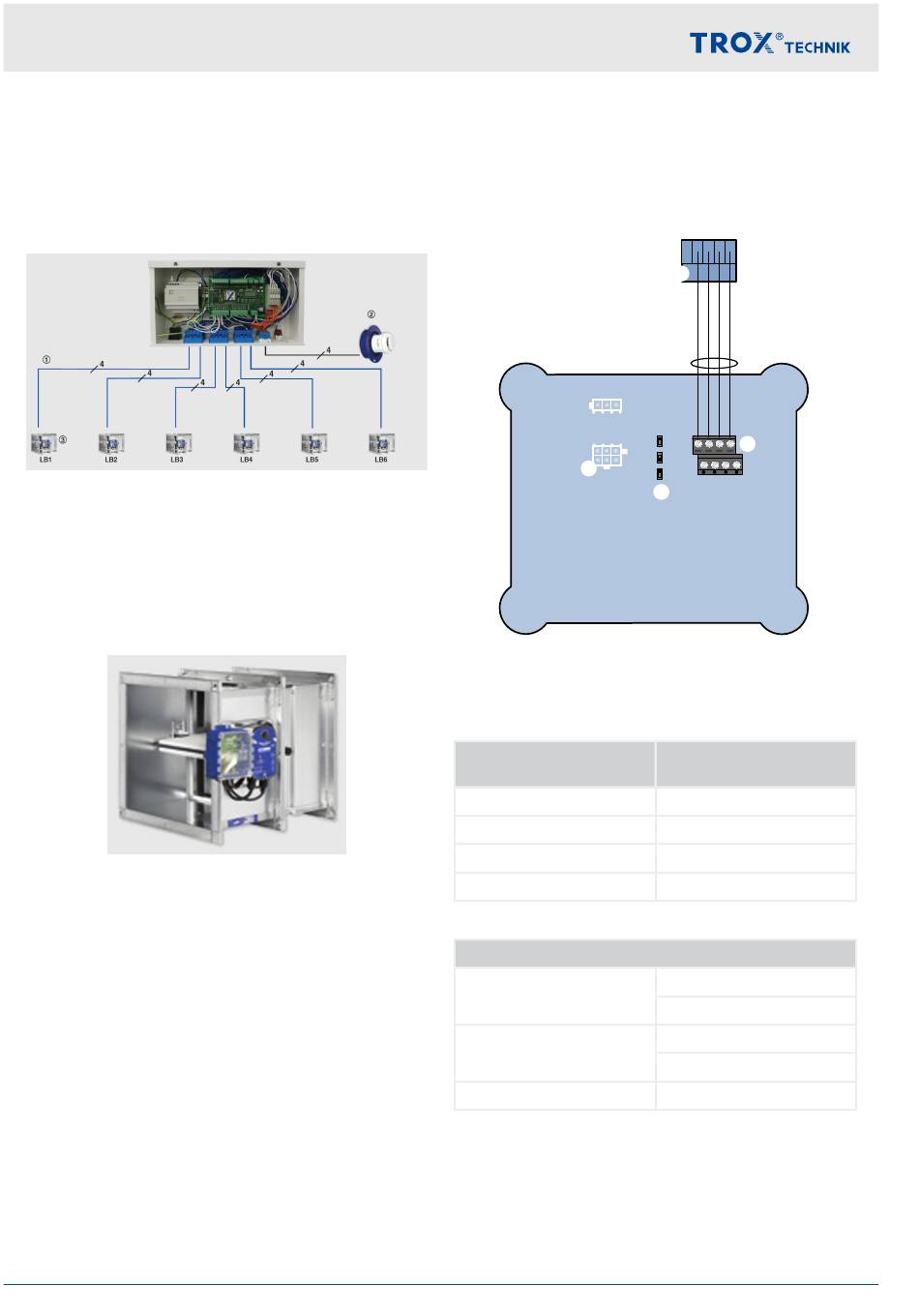

Abb. 8: Brandschutzklappe FK2-EU mit TNC-LINKBOX
Die TNC-LINKBOX kann schon als Zubehör für die
Brandschutzklappe direkt ab Werk geliefert werden.
Dabei ist diese mit einer Konsole an der Klappe mon-
tiert und mit dem Antrieb verdrahtet.
Bei einer bauseitigen Montage, werden die Stecker
des Antriebes in die Buchsen der TNC-LINKBOX einge-
steckt.
12
Die 4 Adern der Verbindungsleitung zwischen TNC-
LINKBOX und TNC-EASYCONTROL werden auf die
nummerierten Klemmen der TNC-LINKBOX gelegt:
2
(Steuerleitung
Abb. 9: Standardbetrieb Verdrahtung TNC-Linkbox
Klemmen LB und Ste-
cker
1
2
3
4
Anschlussdaten
Leitungsdurchmesser
Anschlussquerschnitt
Anschlüsse pro Pol
Wenn der Vorteil der einfachen und schnellen Verdrah-
tung mittels TNC-LINKBOX nicht genutzt wird, kann
auch eine konventionelle Verdrahtung in einer Abzweig-
dose erfolgen.
Dann ist die Verdrahtung wie folgt vorzusehen:
TNC-EASYCONTROL TROXNETCOM
④
X101
4
3
2
1
X100
1
②
2
X102
①
3
4
3
2
1
③
TNC-Link-Box
Anschluss
0V / GND
Q0...5 / 24V
I 0,2,4,6,8,10 / Zu
I 1,3,5,7,9,11 / Auf
max. 10,5 mm
min. 6,5 mm
max. 2,5 mm²
min. 0,75 mm²
1
