Aufbau und Funktion
Inbetriebnahme > Anschluss Display

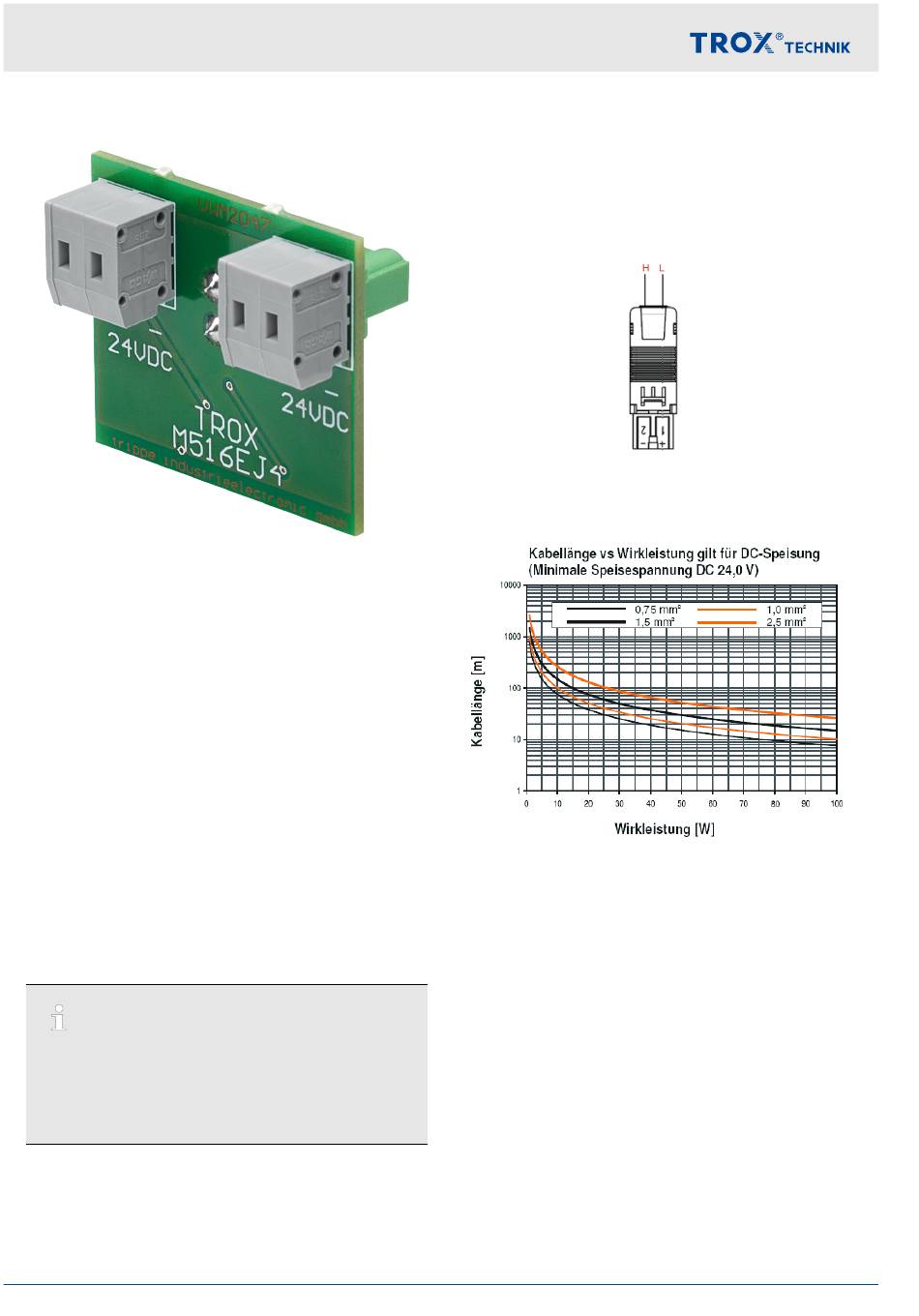

Abb. 18: Spannungsüberwachungsmodul VWM
Zur Spannungsversorgung und zur Warnung/Alarmie-
rung ist eine 4-adrige Leitung ausreichend.
Die Spannungsversorgung wird im Stecker Typ
GST15i5 an den Klemmen 1 (0V) und 2 (24V) abge-
griffen und auf das Spannungsüberwachungsmodul
gelegt. Das Potenzial kann an dem zweiten Klemm-
block des VWM abgegriffen und auf die Rauchmelder-
Klemmen L2:1 und L2:3 gelegt werden.
Das Schaltsignal für Rauch ( noc ) an Klemme L2:4
abgreifen und auf die Klemme 3 des Rauchmeldeste-
ckers legen.
Die Verschmutzungsanzeige ( noc ) von Klemme L2:2
auf Klemme 4 des Rauchmeldesteckers legen.
Es können zwei Rauchmelder über den Rauchmelde-
stecker auf die TNC-EASYCONTROL aufgeschaltet
werden.
Das Schaltsignal für Rauch an Klemme L2:3 und
L2:4 muss dabei "in Reihe" geschaltet werden!
Eine Zusammenschaltung von mehr als zwei Rauch-
auslöseeinrichtungen ist nur bei externer Span-
nungsversorgung möglich.
16
6.1.3 Anschluss Display
Anschluss Display TNC-SVD-EC (optional)
Die Anschlussleitung für die Eingänge wird mittels Ste-
cker Typ BST14i2 angeschlossen.
Folgende Belegung ist vorgesehen:
Abb. 19: Stecker BST14i2
Abb. 20: Kabellänge vs Wirkleistung
Anschluss Display TP070EC (optional)
Das Display kann schon ab Werk im Metallgehäuse
und mit notwendigem Netzteil (Typenbezeichnung TNC-
SVD-TP070EC) bestellt werden.
Die CAN-Bus Kommunikationsleitung zwischen TNC-
EASYCONTROL und TP070EC-Display wird an TNC-
EASYCONTROL mittels Stecker BST14i2 und bausei-
tiger Leitung z.B. J-Y(ST)Y 1x2x0,8 angeschlossen.
Die Belegung entspricht der in Abb. 19
Beim Anschluss am Display werden für die erste TNC-
EASYCONTROL die Klemmen X201.5 für CAN1-L und
X201.10 für CAN1-H verwendet.
Für die zweite TNC-EASYCONTROL sind die Klemmen
X201.1 für CAN2-L und X201.6 für CAN2-H zu ver-
wenden.
TNC-EASYCONTROL TROXNETCOM
