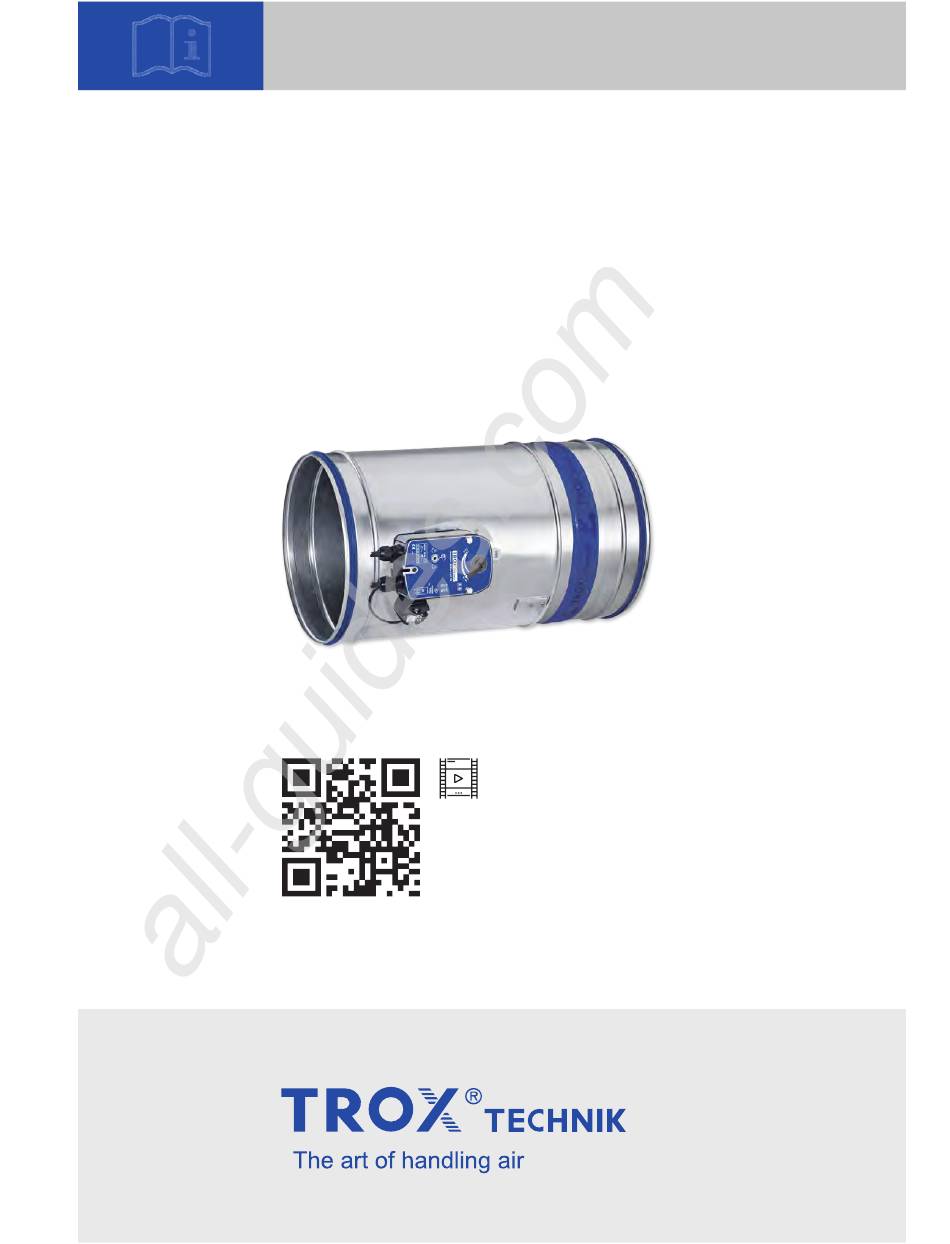

- Seite 1 All manuals and user guides at all-guides.com Zusatz-Montageanleitung Additional Manual Umrüstbaugruppen / Conversion kits Serie / Type FKR-EU Video http://qr.trox.de/K4-1.1-FKR-EU Vor Beginn aller Arbeiten die Anleitungen lesen! / Read the manuals before starting any work!
-
Seite 2: Allgemeine Hinweise
2.5 Endschalter, Schmelzlot-Ausführung ....limit switch, fusible link execution ....... 9 2.6 Ex-Endschalter, Schmelzlot-Ausführung .... Ex-limit switch, fusible link execution ......10 Werkzeuge / Tools 10 mm Ø 10 mm für Metall / for Metal Zusatz-Montageanleitung / Additional Manual | Serie / Type FKR-EU... -
Seite 3: Schmelzlot-Ausführung
Nächster Schritt / Next Step Montage Assembly 2.1 BFN-Antrieb ............BFN-Actuator .............. 6 2.2 BF-Antrieb ............BF-Actuator ..............7 2.3 Ex-Max-Antrieb ........... Ex-Max-Actuator ............8 2.3 Red-Max-Antrieb ..........Red-Max-Actuator ............8 Zusatz-Betriebsanleitung / Additional Manual | Serie FKR-EU... - Seite 4 Nächster Schritt / Next Step Montage Assembly 2.1 BFN-Antrieb ............BFN-Actuator .............. 6 2.2 BF-Antrieb ............BF-Actuator ..............7 2.3 Ex-Max-Antrieb ........... Ex-Max-Actuator ............8 2.3 Red-Max-Antrieb ..........Red-Max-Actuator ............8 Zusatz-Montageanleitung / Additional Manual | Serie / Type FKR-EU...
- Seite 5 Nächster Schritt / Next Step Montage Assembly 2.1 BFN-Antrieb ............BFN-Actuator .............. 6 2.2 BF-Antrieb ............BF-Actuator ..............7 2.3 Ex-Max-Antrieb ........... Ex-Max-Actuator ............8 2.3 Red-Max-Antrieb ..........Red-Max-Actuator ............8 Zusatz-Betriebsanleitung / Additional Manual | Serie FKR-EU...
-
Seite 6: Montage / Assembly
* Nicht im Lieferumfang der Umrüstbaugruppe / not included in delivery bohren / drill Ø 10 mm Nächster Schritt / Next Step Siehe Montage- und Betriebsanleitung der Brandschutzklappe see manuals of the damper Zusatz-Montageanleitung / Additional Manual | Serie / Type FKR-EU... - Seite 7 * Nicht im Lieferumfang der Umrüstbaugruppe / not included in delivery bohren / drill Ø 10 mm Nächster Schritt / Next Step Siehe Montage- und Betriebsanleitung der Brandschutzklappe see manuals of the damper Zusatz-Betriebsanleitung / Additional Manual | Serie FKR-EU...
- Seite 8 / drill Ø 10 mm Nächster Schritt / Next Step Siehe Montage- und Betriebsanleitung der Brandschutzklappe Siehe Bedienungsanleitungen des Antriebs see manuals of the damper see manuals of the actuator Zusatz-Montageanleitung / Additional Manual | Serie / Type FKR-EU...
- Seite 9 OFFEN / OPEN Die Schaltfahne während der Endschaltermontage drücken. NOTICE! Press switch flag during assembling the limit switch. Nächster Schritt / Next Step Siehe Montage- und Betriebsanleitung der Brandschutzklappe see manuals of the damper Zusatz-Betriebsanleitung / Additional Manual | Serie FKR-EU...
