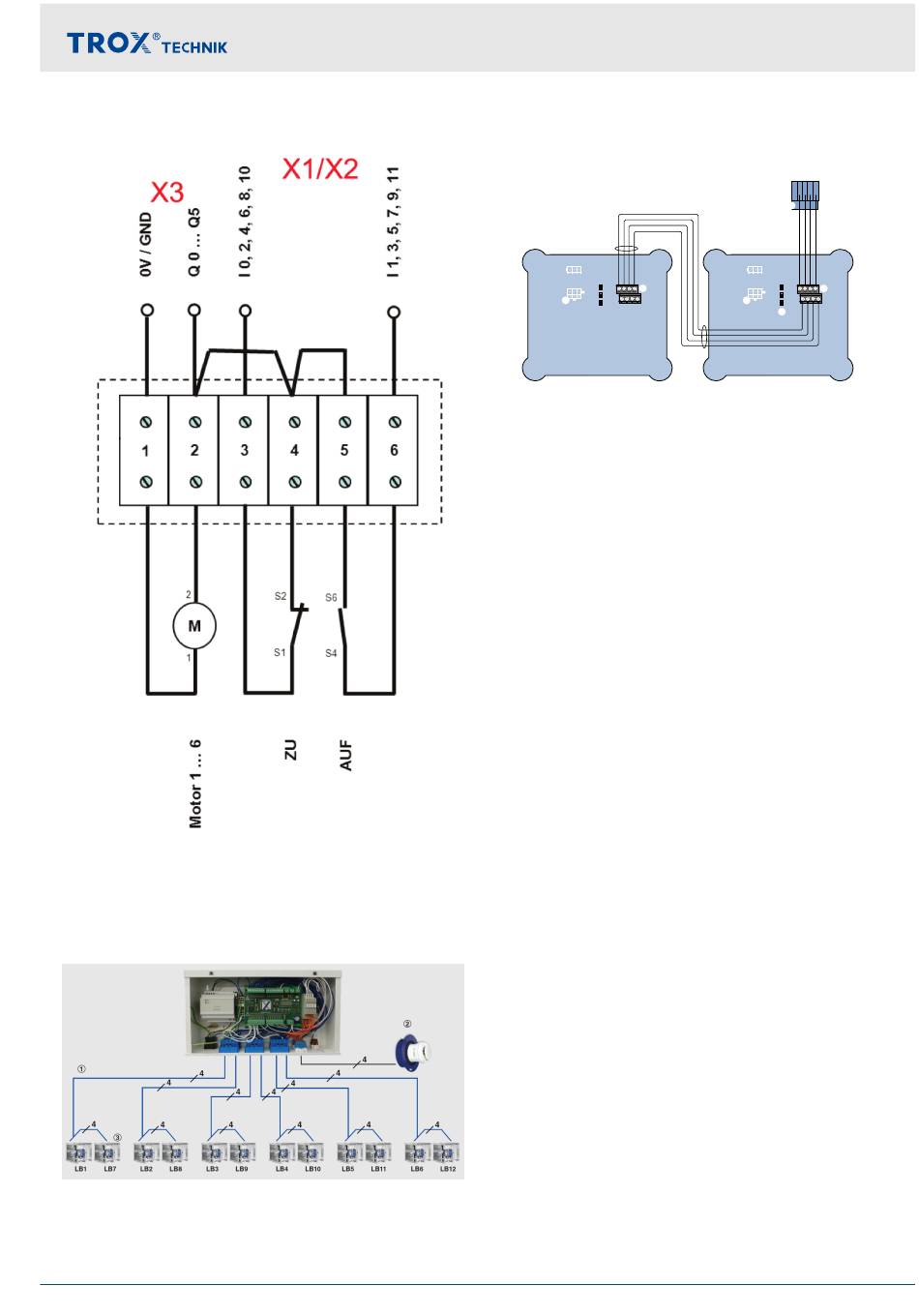

Abb. 10: Externe Verdrahtung einer Brandschutzklappe
im Standardbetrieb (BSK stromlos)
Parallelbetrieb
1
Leitungstyp z. B. HMH 5 x 1,5 mm
mit besserem Verhalten im Brandfall, halogenfrei)
2
Kanalrauchmelder RM-O-3-D
3
Brandschutzklappe mit vormontierter LINKBOX (LB)
Inbetriebnahme > Anschluss der Brandschutzklappen
Auch für den Parallelbetrieb besteht die Möglichkeit, die
Antriebe mittels TNC-LINKBOX anzuschließen.
Abb. 11: TNC-LINKBOX als Verteiler-Box
Beim Parallelbetrieb von zwei motorischen Brand-
schutzklappen kann ebenfalls die TNC-LINKBOX ver-
wendet werden.
In diesem Fall übernimmt die TNC-LINKBOX die Funk-
tion als Verteiler-Box.
Hierbei müssen die beiden Linkboxen elektrisch mitei-
nander verbunden werden. Die Verbindungsleitung wird
von der Doppelstock-Klemme (X102) auf die Klemm-
leiste (X102) der zweiten TNC-LINKBOX geführt.
Die Verdrahtung erfolgt auf die gleiche Weise wie zwi-
schen TNC-EASYCONTROL und der TNC-LINKBOX.
Ä 12
Als Verteiler-Box wird die TNC-LINKBOX bezeichnet,
an der sowohl die Steuerleitung der TNC-EASY-
CONTROL als auch die Steuerleitung der zweiten TNC-
LINKBOX angeschlossen wird.
Bei der TNC-LINKBOX, die als Verteiler-Box verwendet
wird, muss der Jumper 2 geschlossen, und die Jumper
1 und 3 geöffnet sein.
2
(Steuerleitung
TNC-EASYCONTROL TROXNETCOM
Aufbau und Funktion
X101
4
3
2
1
X100
1
2
X102
3
4
3
2
1
TNC-Link-Box
X101
4
3
2
1
X100
1
2
X102
3
4
3
2
1
TNC-Link-Box
13
