Einbau
Montage
Anschluss BSK-Antrieb
Mit TNC-EASYCONTROL können bis zu sechs motor-
ische BSK angesteuert und überwacht werden.
Eine Erweiterung auf zwölf motorische BSK ist möglich,
wenn jeweils 2 Klappen im Parallelbetrieb ausgewertet
werden.
Für die Steuerung und die Endlagenerfassung der
24V BSK-Antriebe kommt eine 4-Leiter-Technologie zur
Anwendung.

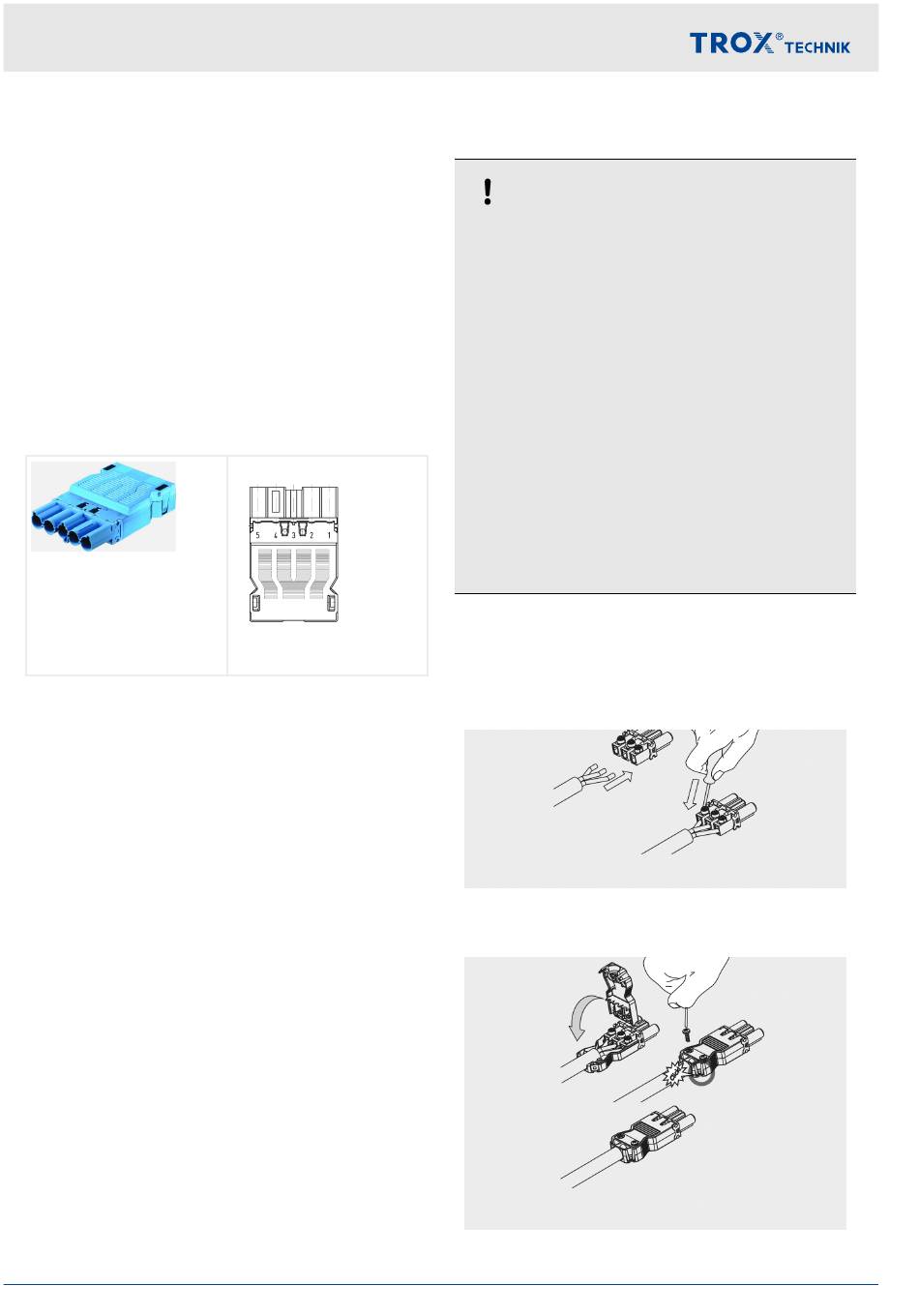

Die blauen fünfpoligen Anschlussstecker vom Typ
GST18i5 für die Antriebssteuerleitungen werden
von unten in die Anschlussbuchsen der TNC-EASY-
CONTROL-Steuerung eingesteckt. Sie sind wie folgt
verdrahtet bzw. belegt:
10
Montage der GST-Steckverbinder
–
–
–
–
–
–
–
Beachten Sie bei der Montage der Steckverbindung
die Polbelegung und verwenden Sie einen Schrauben-
dreher der Größe PZ1.
Verwenden Sie bei Einbauteilen und Snap-ins mit
Schraubanschluss das gleiche Drehmoment (0,5-0,7
Nm).
Abb. 5: Montagehinweis GST-Steckverbinder GC01
Abb. 6: Montagehinweis GST-Steckverbinder GC02
TNC-EASYCONTROL TROXNETCOM
HINWEIS!
Errichtung, Erweiterung und Änderung an elektri-
schen Anlagen dürfen nur von geschulten Elek-
trofachkräften vorgenommen werden.
Personal, das diese Komponenten installiert, in
Betrieb nimmt oder wartet, muss diese Anleitung
gelesen und verstanden haben.
Die einschlägigen Normen, Richtlinien, Vor-
schriften und Bestimmungen des jeweiligen
Landes sind zu beachten.
Ggf. erforderliche Schutzmaßnahmen und
Schutzeinrichtungen müssen den gültigen Vor-
schriften entsprechen.
Beschädigte Produkte dürfen weder installiert
noch in Betrieb genommen werden.
Verwenden Sie keine Komponenten von Drit-
therstellern. Für Schäden, die aus Kombination
mit Komponenten von Drittherstellern resultieren,
wird keine Gewährleistung übernommen.
Bewahren Sie diese Anleitung für spätere Ein-
griffe gut auf.
