Ihr Gerät
Der Dunstabzug dient zur Entlüftung einer Kochstelle. Die über der Kochstelle
anfallenden Dünste werden mit 2 Absauggebläsen abgesogen, im Fettfilter
gereinigt und über den Abluftstutzen mit integrierter Rückstauklappe und eine
Abluftleitung ins Freie geführt.

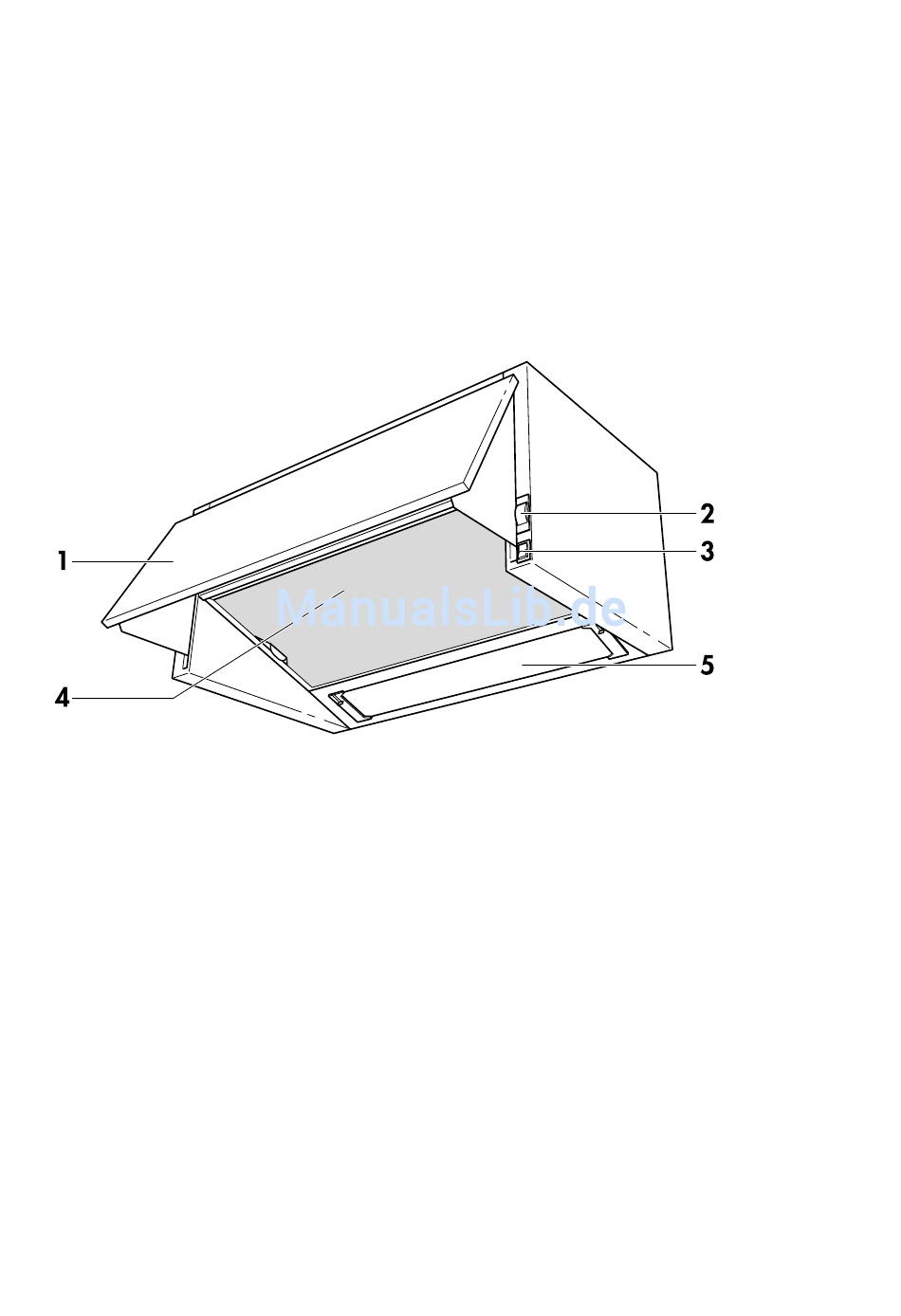

Aufbau, Bedienungselemente

1 Dunstklappe, ausschwenkbar
Durch das Ausschwenken der Dunstklappe werden die Absauggebläse
eingeschaltet.
2 Drehzahlregler
Damit kann die Förderleistung der Absauggebläse quasi stufenlos
eingestellt werden:
Stellung MIN = kleinste Fördermenge
Stellung MAX = grösste Fördermenge
3 Lichtschalter Beleuchtung EIN-AUS
4 Fettfilter zum Einschnappen (Metall-/Kunststoff-Labyrinthfilter)
5 Beleuchtung der Kochstelle (2 Kerzenglühlampen)
— 7 —
