Installationsanleitung
Backofen mit Dunstabzug
Bauform 60-762
Modell 694, 695
Allgemeine Hinweise
Einbauhinweise
Beim Einbau in brennbares Material sind die NIN 2000, Kapitel 4.2.2 und die Brandschutzrichtlinien und deren Be-
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zuständigen feuerpolizeilichen
Organe zwingend einzuhalten.
Der Montageablauf ist anzuwenden bei
Backofen mit Dunstabzug und Wärmeschublade
Elektrischer Anschluss
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, Leitungsschutzschalter und Schmelzsicherun
gen, die nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten,
gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb. Alte Installationen
überprüfen.
Elektrischer Anschluss mit Kabel H05W-F (Td), CH-N1W-U (TT) oder Installationsdrähten H07V-U (T) im Isolier-
schlauch. Die Länge des Anschlusskabels ab Wandaustritt sollte min. 100 cm betragen.
Anschlussart 2-phasig
Modell-Nr.
Verbraucher-Spannung 400 V
Verbraucher-Spannung 230 V
Absicherung
Anschlusswert
Anschlussart 3-phasig
Modell-Nr.
Verbraucher-Spannung 230 V
Absicherung
Anschlusswert
694
400 V 2 ~50 Hz
–
10 A
4000 W
695
400 V 3N ~50 Hz
10 A
5800 W

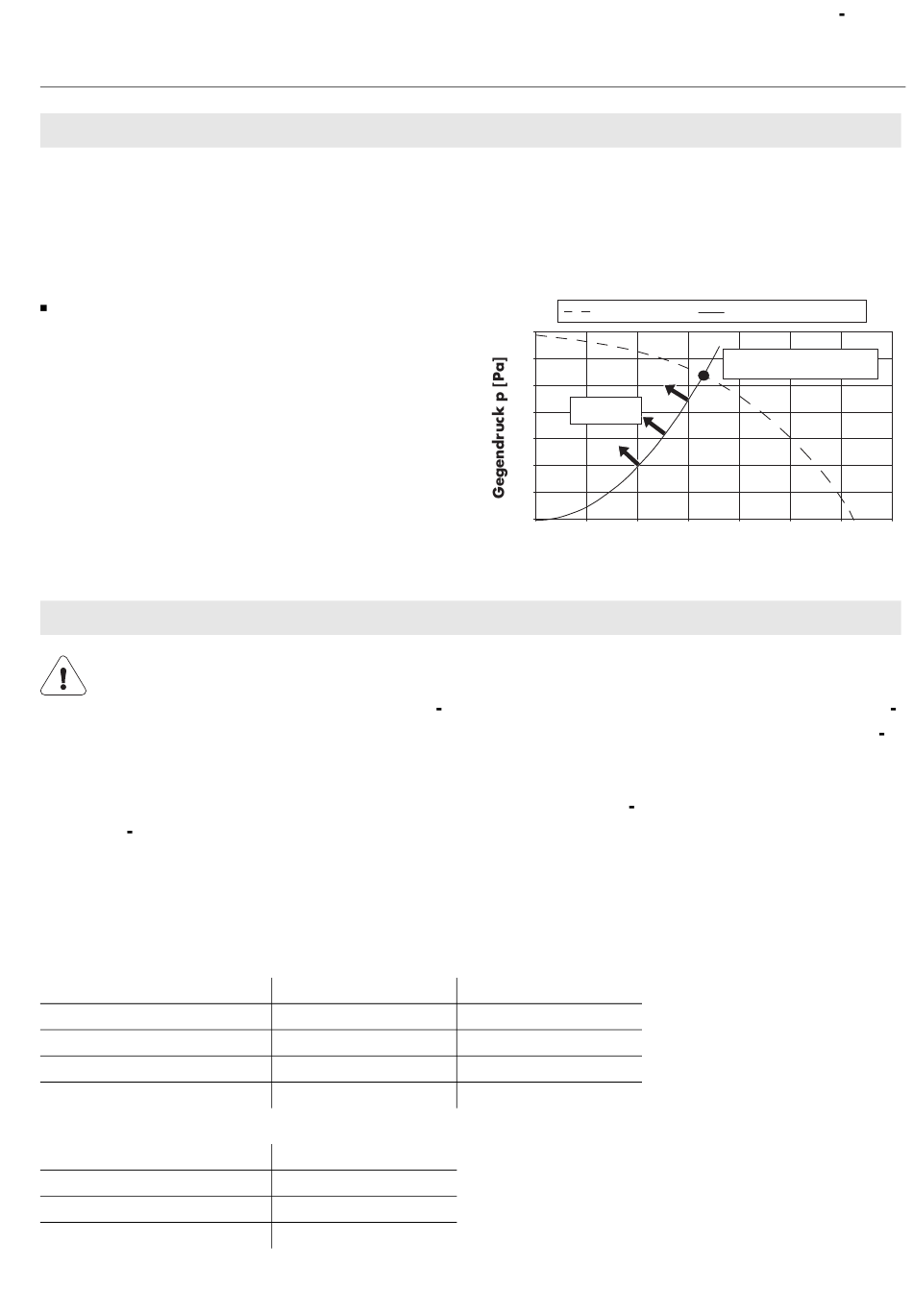

Luftleistungsdiagramm
DV-Ventilator
350
300
250
unzulässiger
200
Bereich
150
100
50
0
0
50
100
Fördermenge V [m³/h]
695
–
400 V 2N ~50 Hz
16 A
5800 W
J695.51 0
9.12.04 BDR
Abluft-Kennlinie (Max.)
Arbeitspunkt bei maximal zulässigem
Gegendruck
150
200
250
300
1/9
350
