Endschalter-Positionierung
3.9.1
Mechanische Endschalter-Positionierung
Endschalter
Schliessung

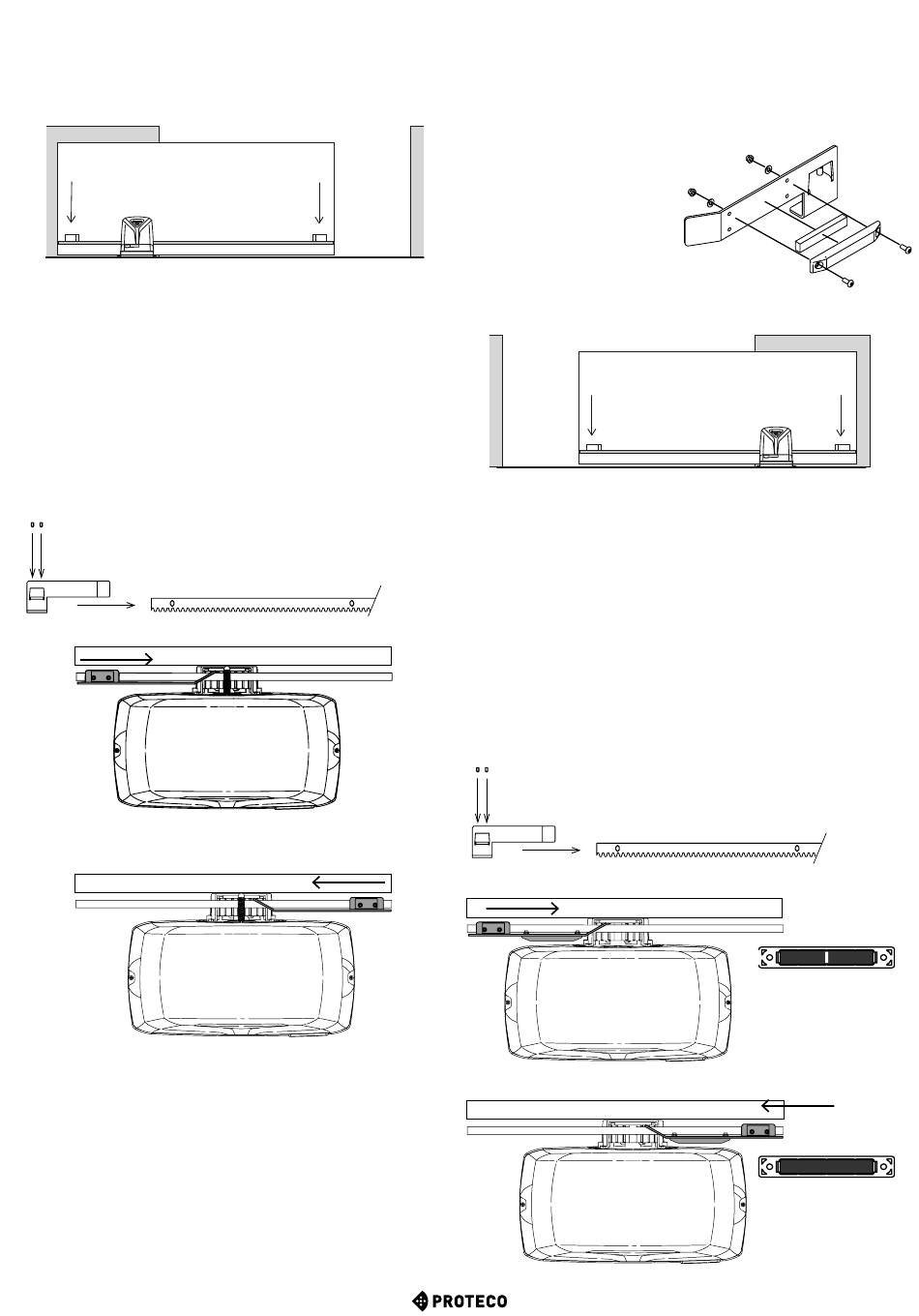

Abbildung 18: Endschalterstellung
Positionieren Sie den Endanschlagnocken beim Schließen und
Öffnen entsprechend der Position des Motors in Bezug auf das
Tor. (Abbildung 18)
•
Schließen Sie das Tor manuell, indem Sie es ca. 3 cm vor
dem mechanischen Anschlag stoppen.
•
Legen Sie die beiden Körner auf den Endanschlagnocken.
•
Platzieren Sie den Nocken und den Schlitten, bis der
Endschalter aktiviert ist.
•
Ziehen Sie die Körner fest, um den Nocken an der Zahnstange
zu befestigen.
•
Bewegen Sie das Tor manuell in Position Öffnung.
•
Wiederholen Sie die oben aufgeführten Vorgänge.
•
Abschließend die Endschalternocken mit den Körnern sichern.
Abbildung 19: Montage des Endschaltnockens an der Zahnstange
CLICK
Abbildung 20: MATRIX-Endschalter mec. Linke Version
Abbildung 21: MATRIX-Endschalter mec. Rechte Version
Sobald die Installation der Endschalternocken abgeschlossen ist,
bewegen Sie das Tor beim Öffnen und Schließen manuell und
überprüfen Sie, dass die Nocken immer den Endschalter
aktivieren, ohne den mechanischen Anschlag zu erreichen.
(Abbildung 20/21)
Diese Überprüfung garantiert das korrekte Funktionieren der
Automatisierung und bewahrt den guten mechanischen
Zustand des Tores.
HINWEIS: Entfernen Sie überschüssiges Gestell.
MATRIX - rev. 1.2_06_2021
Endschalter
Öffnung
CLICK
3.9.2
Magnetische Endschalterpositionierung
Metallische Nockenbau
•
Setzen Sie den Magneten in den Magnethalter ein.
•
Entscheiden Sie sich je nach Position des linken oder rechten
Nockens für die richtige Ausrichtung.
• Montieren Sie den Magnethalter
die Nocke mit dem die
mitgelieferten Schrauben,
Muttern und Unterlegscheiben.
geliefert.
• Verwenden Sie die oberen
Löcher wie in der Abbildung
gezeigt.
• Abschließend montieren Sie
den Nocken mit den
mitgelieferten Madenschrauben
6 x 16 auf dem Gestell.
ENDSCHALTER
SX
Abbildung 22: Endschalterstellung
Positionieren Sie den Endanschlagsnocken beim Schließen und
Öffnen entsprechend der Position des Motors in Bezug auf das Tor.
(Abbildung 22)
•
Schließen Sie das Tor manuell, indem Sie es ca. 3 cm vor dem
mechanischen Anschlag stoppen.
•
Legen Sie die beiden Körner auf den Endanschlagnocken.
•
Setzen Sie den Nocken auf die Zahnstange und schieben Sie ihn,
bis der Endschalter aktiviert ist.
•
Ziehen Sie die Körner fest, um den Nocken an der Zahnstange zu
befestigen.
•
Bewegen Sie das Tor manuell in die offene
•
Position (Kante des bündigen Tors)
•
Wiederholen Sie die oben aufgeführten Vorgänge.
•
Sichern Sie abschließend die Endschalternocken mit den
Stehbolzen.
Abbildung 23: Montage des Endschalternockens an der Zahnstange
Abbildung 24: MATRIX MAG Endschalter Linke Version
Abbildung 24: MATRIX MAG Endschalter Rechte Version
ENDSCHALTER
DX
Bei linken Nocken
muss die Markierung
auf dem Magneten
sichtbar sein.
Bei der rechten Nocke
darf die Markierung auf
dem Magneten nicht
sichtbar sein.
