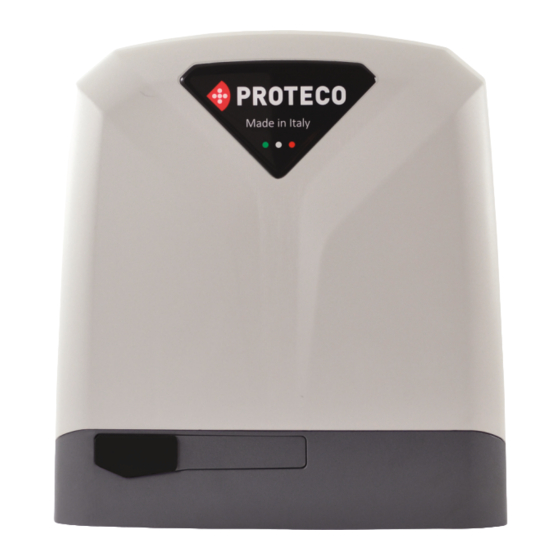

MATRIX
Schiebetorantrieb für Tore bis 1800kg
Installations- und Betriebshandbuch
BRUSHLESS
48V Motor
Q90SH
20
m/min
Unsere Technik erreichen Sie direkt unter:
Tel.: 08223 / 96173-15
Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Proteco MATRIX HS

  • Seite 1 MATRIX Schiebetorantrieb für Tore bis 1800kg Installations- und Betriebshandbuch BRUSHLESS 48V Motor Q90SH m/min Unsere Technik erreichen Sie direkt unter: Tel.: 08223 / 96173-15 Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
  • Seite 2 Übergeben Sie vor der Inbetriebnahme des Systems die letzten Seiten dieses Handbuchs an den Benutzer (Abschnitt 9. SEITEN FÜR DEN BENUTZER ab Seite 25). Proteco S.r.l. behält sich das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen. Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
  • Seite 3: Produktbeschreibung

    MATRIX HS - Schiebetorantrieb EIGENSCHAFTEN 2.1 Produktbeschreibung MATRIX ist eine Produktlinie irreversibler elektromechanischer Getriebemotoren, die für die Automatisierung von Schiebetoren für Wohnhäuser, Eigentumswohnungen oder Industrieanlagen mit Zahnstangen und Ritzeln entwickelt wurden. Jede andere als die beschriebene Verwendung ist als unzulässig und verboten zu betrachten.
  • Seite 4: Verpackungsinhalt

    MATRIX HS - Schiebetorantrieb Temperatur -30° C ÷ + 55° C IP-Schutzgrad Elektromechanisch Typ des Endschalters 2.3 Verpackungsinhalt - Schiebetorantrieb MATRIX - Endschalterbetätigungen - Kabeleinführung - M10 Anker - Bodenplatte - Schlüssel (Notentriegelung) Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
  • Seite 5: Versionen Mit Endschaltern

    MATRIX HS - Schiebetorantrieb 2.4 Abmessungen 2.5 Versionen mit Endschaltern Abbildung 1 : Matrix m echanischer E ndschalter Abbildung 2 : Matrix m a g n e s i t c h e r E n d s c h a e t l r...
  • Seite 6 MATRIX HS - Schiebetorantrieb 2.6 Arbeitszyklen Matrix High Speed max. Anzahl Länge der Flügel Zyklen/Stunde Bis zu 6 6/10 10/12 12/15 15/18 Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
  • Seite 7: Vorläufige Prüfungen

    MATRIX HS - Schiebetorantrieb EINSTELLUNG 3.1 Einführung Die Installation der Matrix muss von qualifiziertem Personal unter Einhaltung der Gesetze und Vorschriften und unter Befolgung der Anweisungen im Handbuch durchgeführt werden. Um die Installation korrekt auszuführen, befolgen Sie alle unten in der Reihenfolge angegebenen Schritte.
  • Seite 8: Leitungsquerschnitte

    MATRIX HS - Schiebetorantrieb - Wenn sich der Getriebemotor in dem Bereich befindet, in dem Fahrzeuge • passieren oder manövrieren, ist es ratsam, einen angemessenen Schutz gegen unbeabsichtigte Stöße vorzusehen. - Prüfen Sie, ob eine effiziente Erdung des elektrischen Systems vorhanden ist.
  • Seite 9 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.5 - Vorbereitung des Stahlbetonsockels 3.5 Fundament Es wird ein Fundament mit mindestens 500x300x400mm empfohlen. Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
  • Seite 10 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.5 - Vorbereitung des Stahlbetonsockels Kabeleinführung Schrauben Sie die Mutter und die Unterlegscheibe M10 mit dem gleichen Abstand für alle mitgelieferten Ankerbolzen an die Ankerbolzen, um eine ausgewogene Abstützung der Platte zu erreichen.
  • Seite 11 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.6 - Verankerung der Automatisierung Entfernen Sie die Abdeckung der Matrix. Platzieren Sie den Antrieb über der Montageplatte. Zentrieren Sie das Ende der aus der Ankerplatte herausragenden Ankerbolzen mit den Schlitzen auf dem Aluminiumsockel.
  • Seite 12 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.7 - Freischalten der Automatisierung 3.7 Notentriegelung Um die Automatisierung zu entriegeln, verwenden Sie das Schloss, das sich auf dem Aluminiumsockel befindet. Schieben Sie die an Schlossabdeckung nach oben (Abbildung 12).
  • Seite 13: Montage Der Zahnstange

    Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.8 - Positionierung der Zahnstange 3.8 Montage der Zahnstange - entriegeln Sie den Antrieb anhand der Notentriegelung - legen Sie die Zahnstange auf dem Ritzel des Antriebs auf und befestigen die erste Zahnstange - schieben Sie das Tor per Hand etwas weiter und befestigen identisch die zweite Zahnstange (usw.)
  • Seite 14: Endschalter-Positionierung

    Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.8 - Positionierung der Zahnstange 3.9 Endschalter-Positionierung Endschalter Endschalter Schliessung Öffnung Positionieren Sie den Endanschlagnocken beim Schließen und Öffnen entsprechend der Position des Motors in Bezug auf das Tor. (Abbildung 18) Abb.18...
  • Seite 15: Master- Und Slave-Automatisierungsinstallation

    Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.10 - Elektrische Verbindungen Phase Erde Neutral Anschlussklemme 230V 3.11 Master- und Slave-Automatisierungsinstallation MASTER SLAVE SLAVE MASTER Die TWIN-Funktion ermöglicht die Synchronisierung zweier Automationen, die normalerweise wie in Abbildung 28 angeordnet sind. Die Arten von Steuerungen, die ausgewählt und kombiniert werden können, finden Sie im Kapitel "TWIN-Funktion".
  • Seite 16 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 3.12 - Collaudo 3.12 Prüfung Bevor mit dem Testen und der Inbetriebnahme der Automatisierung begonnen wird, ist es unerlässlich, das Lernverfahren durchzuführen. (Siehe Abschnitt 3.5 Inbetriebnahme im Handbuch zur bürstenlosen elektronischen Matrix Q90SH).
  • Seite 17 Proteco - Matrix – Installations- und Betriebshandbuch MATRIX HS - Schiebetorantrieb 6. - BENUTZERSEITEN BENUTZERSEITEN Sehr geehrte Benutzerin, sehr geehrter Benutzer, wir empfehlen Ihnen, die folgenden Seiten zu lesen, da sie Informationen enthalten, die für die Sicherheit von Personen und Dingen sowie für die Einhaltung der geltenden Gesetze unerlässlich sind.
  • Seite 18 MATRIX HS - Schiebetorantrieb melden Sie demselben jedes abnormale Verhalten, das auf die Notwendigkeit einer Inspektion hinweist. Im Falle einer Fehlfunktion ist es ratsam, sich an den ursprünglichen Installateur und nicht an andere zu wenden. Periodische Wartung und Reparaturen müssen vom Installateur...
