Inhaltszusammenfassung für Proteco ASTER-Serie

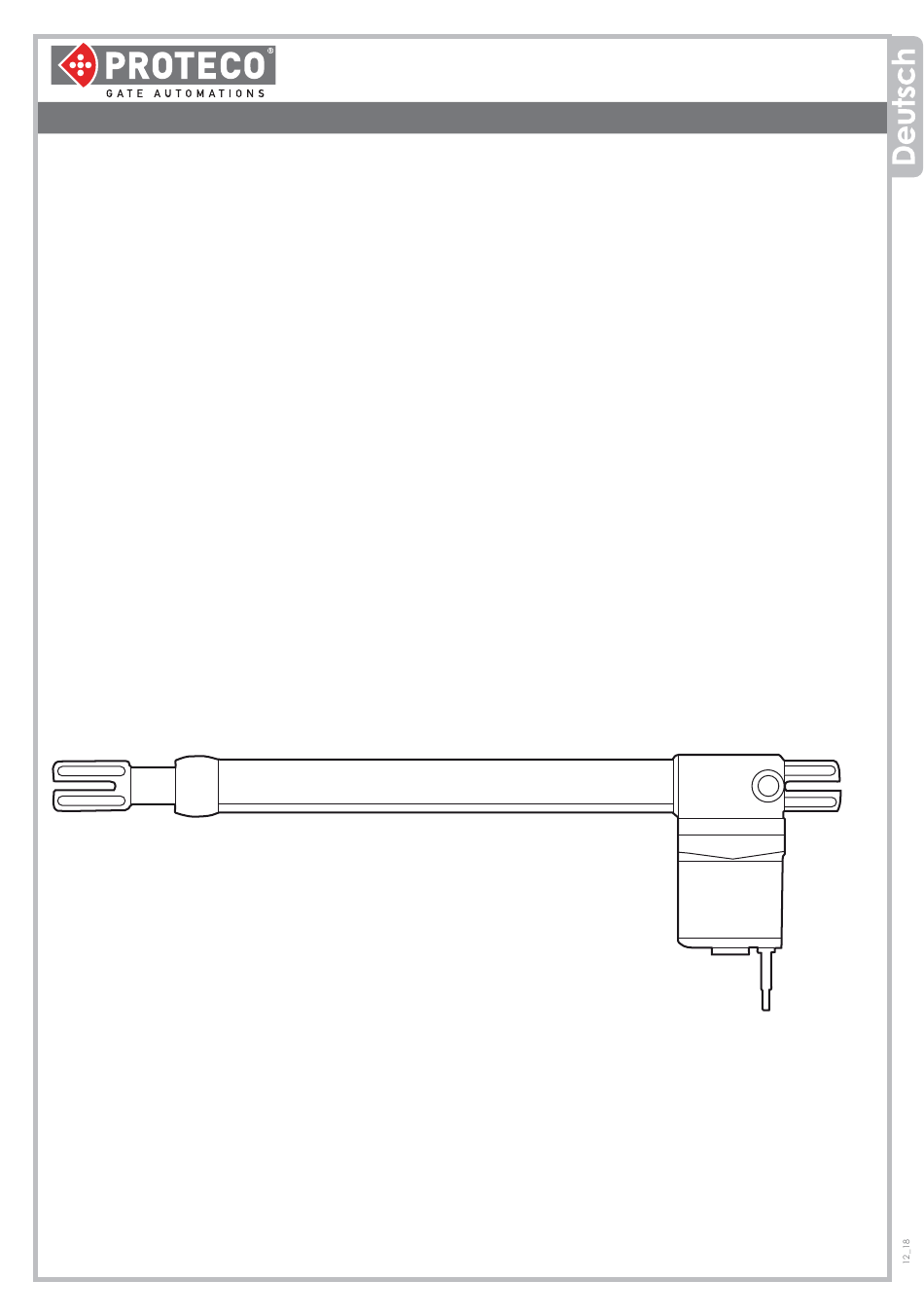

  • Seite 1 Montage - und Bedienungsanleitung ASTER AUTOMATION VON DREHTORE...
  • Seite 3: Inhaltsverzeichnis

    Index ALLGEMEINE SICHERHEITSHINWEISE UND VORSICHTSMAßNAHMEN ............. Seite BESCHREIBUNG UND BESTIMMUNGSZWECK DES PRODUKTES ................ Seite Lieferumfang ........................Seite Technische Daten des Antriebs ......................Seite Größe des Motors ......................Seite INSTALLATION ........................................................Seite Vorprüfungen ........................ Seite benotigtes Werkzeug (nicht eingeschlossen) ............. Seite Kabelplan ........................
  • Seite 4: Allgemeine Sicherheitshinweise Und Vorsichtsmaßnahmen

    Jede andere als die beschriebene Verwendung kann die Integrität und Sicherheit des Produkts beeinträchtigen und ist daher verboten. Verwenden Sie für die Wartung nur Original-Ersatzteile. Nehmen Sie keine Änderungen an den Komponenten des Automatisierungssystems vor. Proteco S.r.l. lehnt jede Verantwortung ab. bei Verwendung von Zusatzkomponenten oder nicht originalen Ersatzteilen.
  • Seite 5: Technische Daten Des Antriebs

    TECHNISCHE DATEN Aster 3 Aster 4 Aster 5 Aster 6 Versorgungsspannung 24Vdc 230V~50Hz 115V~60Hz 24Vdc 230V~50Hz 115V~60Hz 24Vdc 230V~50Hz 115V~60Hz 230V~50Hz Stromaufnahme MAX 0,75A 1,7A 2,3A 0,75A 2,3A 0,75A 1,7A 2,3A 1,7A Leistungsaufnahme 280W 300W 280W 300W 280W 300W 280W Kondensator 8µF 30µF...
  • Seite 6: Benotigtes Werkzeug (Nicht Eingeschlossen)

    BENOTIGTES WERKZEUG (nicht eingeschlossen) PFOSTEN UND WÄNDE Stahl/Aluminium Beton Mauerwerk Stahlpfosten Ø 15mm Ø 18mm FLÜGEL Holz Stahl/Aluminium 11_2016...
  • Seite 7: Kabelplan

    KABELPLAN (Abb. A) INNENSICHT N.B.: Bei der obenstehenden Abbildung handelt es sich um einen Prototyp. Die für Ihren speziellen Anwendungsfall bedürften Leitungen sind nicht im Lieferumfang enthalten. Die elektrischen Leitungen können von der nach Liefermenge und Antriebsausführung abweichen. KABELLISTE FÜR DIE VERSCHIEDENEN GERÄTE 230V Getriebemotor 3 x 1,5 mm²...
  • Seite 8: Anschliessen Des Motors

    ANSCHLIESSEN DES MOTORS Unter Beachtung der Abbildung C bestimmen Sie die Richtung der Antriebe: sind die Scharniere auf der rechten Seite, so handelt es sich um einen rechten Motor. Sind hingegen links zu finden, geht es um einen linken Motor. Vor dem Anschließenbeginn vergewissern sie sich, dass die Bodenanschläge in Öffnung und Schließung vorhanden sind.
  • Seite 9: Consigli Per L'installazione

    3.3.2. CONSIGLI PER L’INSTALLAZIONE Tutti i collegamenti devono essere effettuati in assenza d’alimentazione. Wenn es nicht ausführbar sein sollte, die A und B Maße einzuhalten, können die jeweiligen Maße anhand der untenstehenden Tabelle abgeändert werden. In der unten aufgeführten Tabelle sind einige Beispiele in mm zur Herstellung der A- und B Maße Prevedere un dispositivo di sezionamento onnipolare nelle vicinanze dell’apparecchio (i contatti devono essere bei Pfosten von unterschiedlichen Tiefen angegeben.
  • Seite 10: Befestigung Des Hinteren Montageteils T1

    3.4.3. BEFESTIGUNG DES HINTEREN MONTAGETEILS T1 Der hintere Montageteil muss an den Torpfeiler unter Einhaltung der im vorherigen Abschnitt genannten Maße angeschraubt oder angeschweißt werden. Achten Sie darauf, dass der Dübel nicht zu nahe an der Pfeilerkante (mindestens 30 mm) eingeschraubt wird, ansonsten kann dieser geschädigt werden (Siehe Bild G).
  • Seite 11: Notentriegelung Des Antriebs Für Die Manuelle Bedienung

    Der Installateur ist für das Anschließen genauso wie für etwaige Wartungsarbeiten an der Anlage zuständig. Auf keinen Fall ist PROTECO Srl für mögliche Schäden am Anwender, die auf einen schlechten Umgang mit Proteco Erzeugnissen zurückzuführen sind, verantwortlich zu halten.
  • Seite 12: Konformitätserklärung

    - Die speziellen technischen Unterlagen nach Anhang VII Teil B der Richtlinie 2006/42/CE erstellt wurden - Die speziellen technischen Unterlagen von PROTECO SRL erstellt und aufbewahrt sind, welche sich verp ichtet, die genannten Unterlagen den Behörden auf Verlangen elektronisch zu übermitt- eln.
  • Seite 13 Proteco S.r.l. Via Neive, 77 - 12050 CASTAGNITO (CN) ITALY Tel. +39 0173 210111 - Fax +39 0173 210199 - info@proteco.net - www.proteco.net...

Diese Anleitung auch für:

Aster 4Aster 5Aster 6
