2.7
Geschätzte Laufzeit
Die Haltbarkeit wird stark von der Summe aller Faktoren
beeinflusst, die die Abnutzung des Produkts erschweren.
Um die Haltbarkeit des gekauften Produkts zu definieren, gehen
Sie wie angegeben vor.
Um die Schätzung vorzunehmen, müssen die Werte in der
Tabelle entsprechend den Bedingungen und dem Zubehör der
Automatisierung addiert werden.
HINWEIS: Wenn der Verschleißindex den Wert 10 überschreitet,
bedeutet dies, dass die Bedingungen jenseits der akzeptablen
Grenze liegen, wir empfehlen die Verwendung eines
leistungsstärkeren Modells.
Lichtschranke mit Unterbrechungsfrequenz
und Hindernismanöver
Präsenz von Salz
Vorhandensein von Staub und/oder Sand0,5 0,5
Temp. Umgebung oft über 40° oder
weniger als 0°.
Matrix 2500/
Gewicht der Torflügel.
Matrix BLDC
Bis zum 600 Kg
0,5
600/1000
1
1000/1500
2
1500/1800
3
1800/2500
4
Matrix 2500/
Länge der Türflügel.
Matrix BLDC
Bis zum 6 m
0,5
6/10
1
10/12
1,5
12/15
2
15/18
3,5

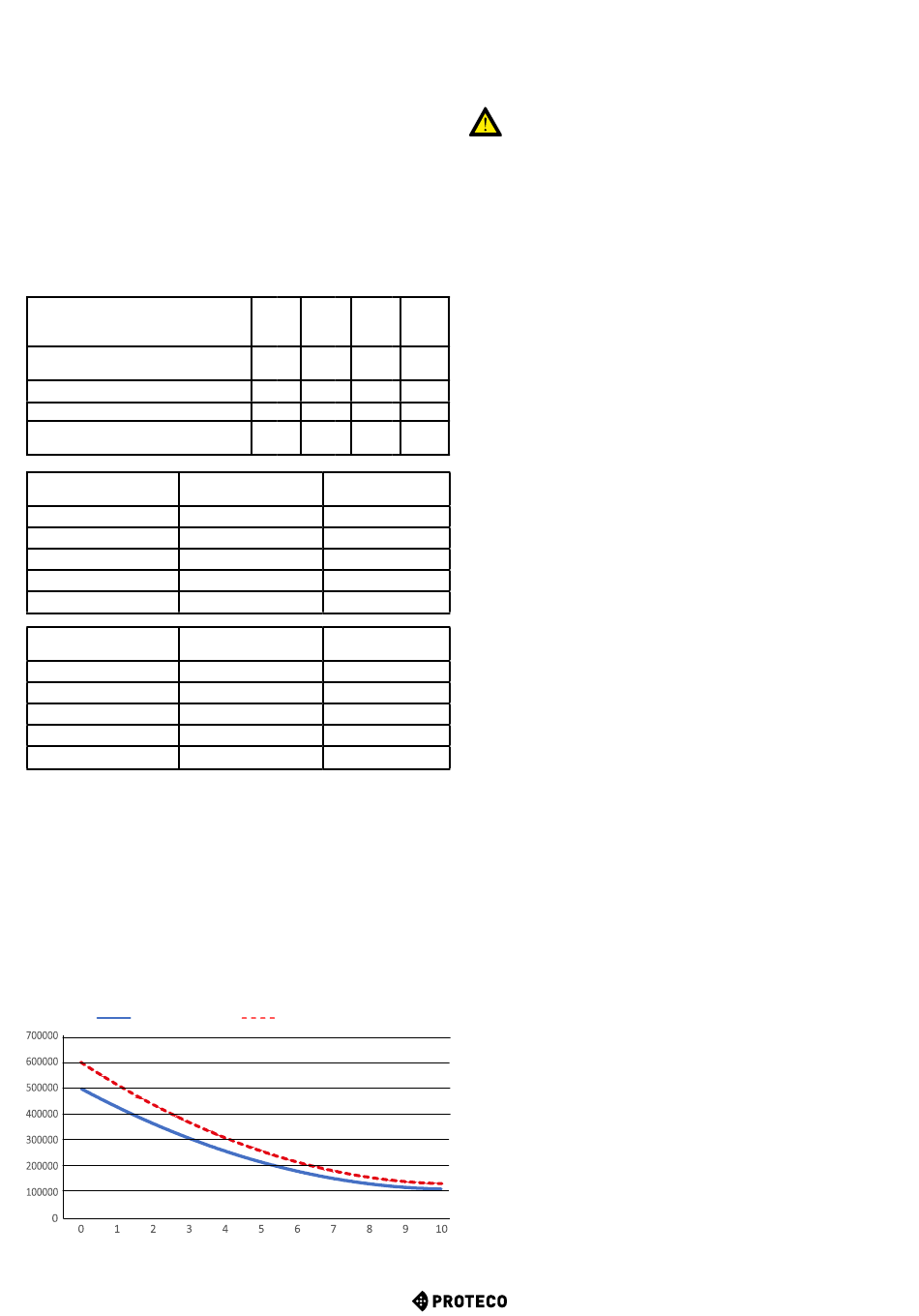

Kreuzen Sie die Kurve der Grafik mit dem Index von Verschleiß
zu finden, um maximale Anzahl von geschätzte Zyklen der
Automatisierung.
Der Wert der Haltbarkeit in der Grafik, ja kommt nur mit der
Einhaltung von Wartung.
Schätzung der Haltbarkeit des Produktes kommt berechnet von
Entwurf und Ergebnissen von Tests vor Ort.
Es repräsentiert also nicht keine Garantie auf die tatsächliche
Lebensdauer des Produkts.
Der Wert, der sich aus der Summe der Varianten ergibt, ist eine
Zahl zwischen 0 und 10 und gibt den Verschleißindex an, der in
der oben gezeigten Grafik zur Überprüfung der Haltbarkeit des
Produkts zu verwenden ist.
ASYNCHRONE
Zyklenzahl
Abnutzungsindex
MATRIX - rev. 1.2_06_2021
Matrix
Matrix
Matrix
Matrix
2500
1800
BLDC
High
Speed
1
1
1
1,5
1
1
1
1
0,5
0,5
0,5
0,5
0,5
0,5
0,5
Matrix High Speed/
Matrix 1800
0,5
2
3
4
-
Matrix High Speed/
Matrix 1800
0,5
1
1,5
2,5
-
BRUSHLESS
3.

EINSTELLUNG

3.1
Einführung
Die Installation der Matrix muss von qualifiziertem
Personal unter Einhaltung der Gesetze und Vorschriften
und unter Befolgung der Anweisungen im Handbuch
durchgeführt werden.
Um die Installation korrekt auszuführen, befolgen Sie alle unten in der
Reihenfolge angegebenen Schritte.
Bereiten Sie zunächst den Sockel aus Stahlbeton vor, verankern Sie
die Automatisierung, montieren Sie die Zahnstange mit ihren
Endschaltern und montieren Sie schließlich die anderen
Vorrichtungen (Fotozellen, Blitzlicht, empfindliche Kanten usw.).
3.2
Vorläufige Prüfungen
Bevor mit der Installation fortgefahren wird, ist es notwendig, die
Integrität der Automatisierungskomponenten und die Eignung der
für die Installation gewählten Umgebung zu überprüfen.
• Prüfen Sie, ob alle Komponenten des Produkts in gutem Zustand
und brauchbar sind.
• Prüfen Sie, ob die für die Installation gewählte Umgebung mit
den Gesamtabmessungen des Produkts kompatibel ist.
• Stellen Sie sicher, dass die Oberfläche der Basis eine stabile und
solide Befestigung garantiert.
• Vergewissern Sie sich, dass der Raum um die Automation herum
dem Benutzer erlaubt, manuelle Operationen in völliger Sicherheit
durchzuführen.
• Vergewissern Sie sich, dass die Struktur des Tores für eine
Automatisierung geeignet ist.
• Prüfen Sie, ob das Gewicht, die Abmessungen und die Struktur
des Tores für das gewählte Automationsmodell geeignet sind.
• Kontrollieren Sie, dass keine Befestigungselemente des Tores
mit dem Ritzelschutz kollidieren (z.B. Muttern und Schrauben zur
Befestigung des Torradträgers).
• Prüfen Sie, ob das Tor beim Öffnen und Schließen mit
mechanischen Anschlägen ausgestattet ist, um ein Entgleisen zu
verhindern.
• Prüfen Sie, ob der Untergrund und die für die Installation
gewählten Oberflächen eine stabile und sichere Befestigung
gewährleisten können.
• Prüfen Sie, ob sich das Tor reibungslos und ohne besondere
Reibungspunkte öffnet und schließt.
• Prüfen Sie, ob der Befestigungsbereich der Automation mit den
Gesamtabmessungen der Befestigungsplatte kompatibel ist und
ob genügend Platz vorhanden ist, um das Entriegelungsmanöver
einfach und sicher durchzuführen.
• Stellen Sie sicher, dass der Positionierbereich des Antriebs
keiner Überflutung ausgesetzt ist; falls erforderlich, installieren Sie
den Antrieb erhöht vom Boden aus.
• Wenn sich der Getriebemotor in dem Bereich befindet, in dem
Fahrzeuge passieren oder manövrieren, ist es ratsam, einen
angemessenen Schutz gegen unbeabsichtigte Stöße vorzusehen.
• Prüfen Sie, ob eine effiziente Erdung des elektrischen Systems
vorhanden ist.
• Prüfen Sie, ob die Befestigungsflächen der Fotozellen eben sind
und eine korrekte Ausrichtung zwischen Sender und Empfänger
ermöglichen.
