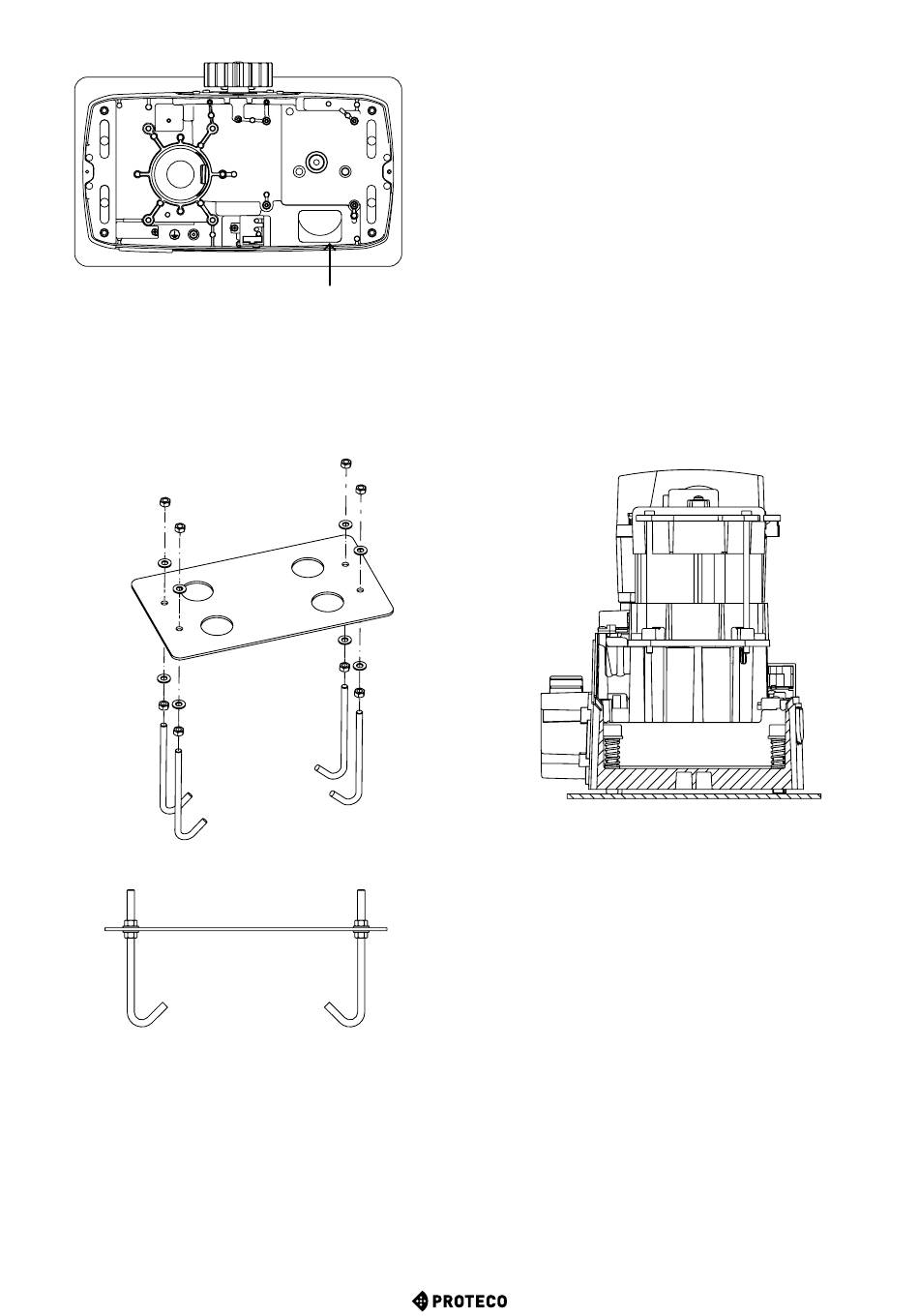

Abbildung 8: Matrix-Draufsicht
Schrauben Sie die Mutter und die Unterlegscheibe M10 mit dem
gleichen Abstand für alle mitgelieferten Ankerbolzen an die
Ankerbolzen, um eine ausgewogene Abstützung der Platte zu
erreichen.
Setzen Sie die mitgelieferten M10-Ankerbolzen in die vorgesehenen
Löcher der Ankerplatte ein, schrauben Sie M10-Unterlegscheiben
und -Muttern auf die aus der Ankerplatte herausragenden Enden
der Ankerbolzen. (Abbildung 10)
Abbildung 9:
Diagramm
Ankerplatte
Abbildung 10: Verankerungsplatte
Machen Sie den Betonguss und positionieren Sie vor dem
Abbinden die Fundamentplatte, indem Sie versuchen, sie zu
zentrieren, wobei Sie einen Spielraum von 40/60 mm lassen;
stellen Sie sicher, dass die Platte parallel zum Flügel und perfekt
flach ist. Warten Sie, bis der Beton vollständig abgebunden hat.
HINWEIS: Achten Sie darauf, dass die Oberseite der Platte
und die Gewinde der Fäden nicht verschmutzt werden (die
Fäden abdecken).
Lassen Sie die elektrischen Kabel von mindestens 30-50cm
austreten, um einen einfachen Anschluss an die Zentraleinheit zu
ermöglichen.
MATRIX - rev. 1.2_06_2021
3.6
Schrauben Sie die Unterlegscheiben und M10-Muttern ab, die
oben auf die Platte geschraubt sind.
Entfernen Sie die Abdeckung der Matrix.
Platzieren Sie den Antrieb über der Montageplatte. Zentrieren Sie
das Ende der aus der Ankerplatte herausragenden Ankerbolzen
mit den Schlitzen auf dem Aluminiumsockel. Befestigen Sie den
Antrieb mit den mitgelieferten flachen M10-Unterlegscheiben,
Grower-Unterlegscheiben und M10-Muttern an der Ankerplatte.
Positionieren Sie die Getriebemotor mit dem Ritzel zum Tor hin.
Achtung! Die elektrischen Kabel müssen innerhalb des
Aluminiumsockels verlegt werden und dürfen nicht mit Teilen in
Anschluss für
Berührung kommen, die sich während des Gebrauchs erwärmen
Stromkabel und
können (Motor, Transformator usw.).
Zubehör
Schneiden Sie die Kabelmäntel etwa 3 cm über den Plattendraht
hinaus ab und bereiten Sie die elektrischen Kabel für den
Anschluss von Zubehör und Stromversorgung vor.
Falls es notwendig ist, die Höhe zu justieren, wirken Sie auf die vier
10x50 Schrauben und die am Sockel montierten Federn
(Justierung nur notwendig, wenn die Matrix anstelle einer anderen
Automation installiert wird).
Abbildung 11: Höhenverstellung Matrix
Maximale Höheneinstellung 19 mm (ohne Unterlegscheibe).
Entriegeln Sie den Getriebemotor und stellen Sie ihn auf Handbetrieb ein.
3.7
Um die Automatisierung zu entriegeln, verwenden Sie das Schloss,
das sich auf dem Aluminiumsockel befindet.
Schieben Sie die an der Sperrklinke befindliche Abdeckklappe
nach oben. (Abbildung 12)
Den mitgelieferten Schlüssel einstecken und gegen den Uhrzeigersinn
drehen.
Ziehen Sie den Entriegelungshebel, bis er vollständig geöffnet ist. (90°).
(Abbildung 13)
Bewegen Sie die Tür manuell.mpleta apertura
WARNUNG:
Der Torflügel kann sich versehentlich bewegen.
Verankerung der Automatisierung
Freischalten der Automatisierung
