Sobald die Installation der Endschalternocken abgeschlossen ist,
bewegen Sie das Tor beim Öffnen und Schließen manuell und
überprüfen Sie, dass die Nocken immer den Endschalter
aktivieren, ohne den mechanischen Anschlag zu erreichen.
(Abbildung 24/25)
Diese Überprüfung garantiert das korrekte Funktionieren der
Automatisierung und bewahrt den guten mechanischen Zustand
des Tores.
HINWEIS: Bei dieser Version wird der Endschalter aktiviert,
wenn der Nocken in das Aktivierungsmagnetfeld eintritt. Um
die korrekte Funktion zu überprüfen, testen Sie dann das
System bei unbedeckter Automatisierung, so dass die
Aktivierung des Systems über die Steuereinheit gesteuert
werden kann.
HINWEIS: Entfernen Sie überschüssiges Gestell.
3.10 Elektrische Verbindungen
Der Anschluss der Stromversorgung muss von
erfahrenem, qualifiziertem Personal in voller
Übereinstimmung mit Gesetzen, Vorschriften und
Bestimmungen durchgeführt werden.
Führen Sie die elektrischen Kabel in die mitgelieferte
Kabelverschraubung ein, indem Sie die Membranen
durchbrechen, und positionieren Sie die Kabelverschraubung in
den entsprechenden Sitz im Sockel des Getriebemotors.
Schließen Sie alle Netz- und Erdungskabel an das
entsprechende Klemmenbrett in der Nähe des Symbols

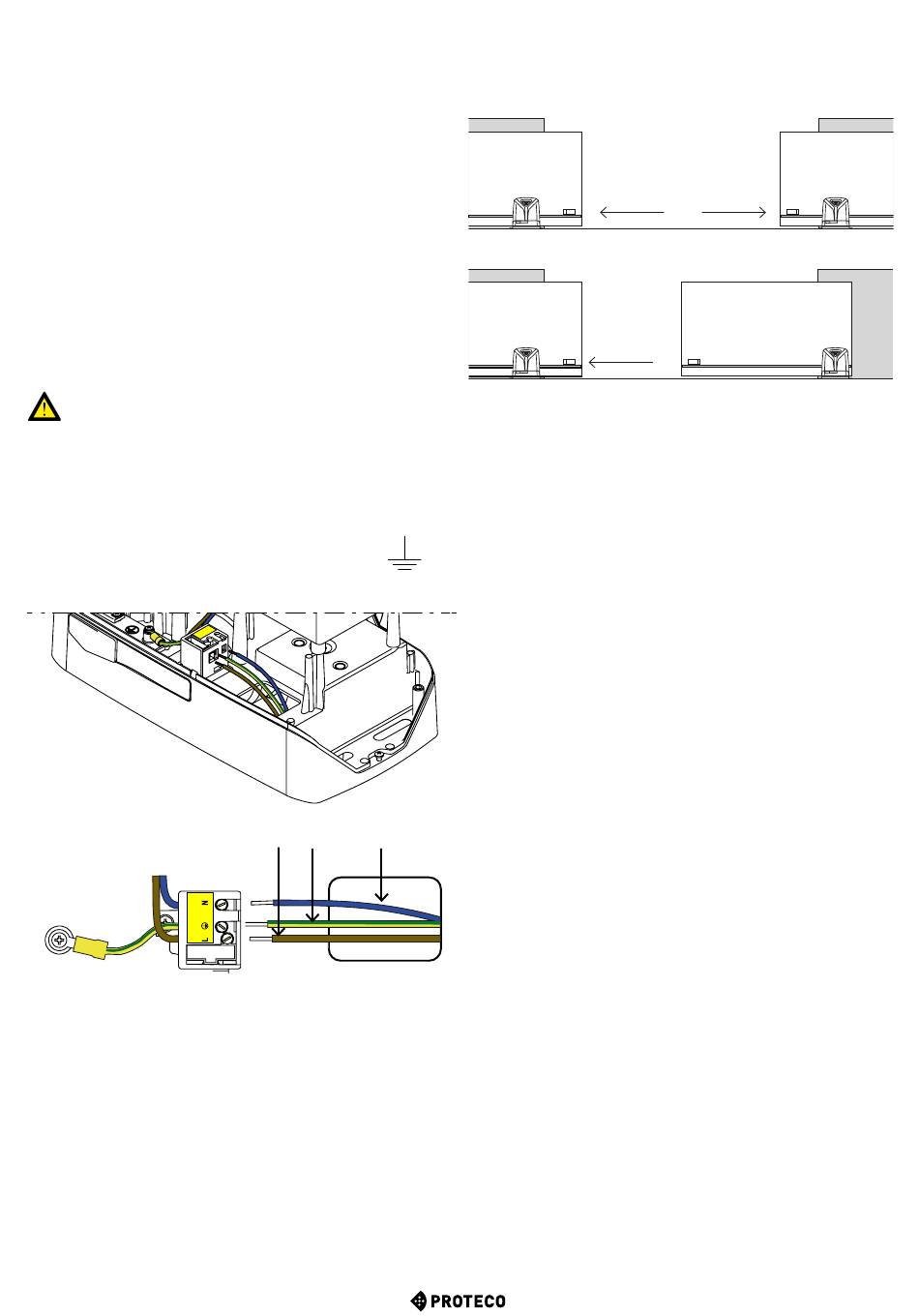

Abbildung 26: Matrix Verdrahtung
Abbildung 27: Verdrahtung der Klemmenleiste
10
.
NEUTRAL
PHASE
ERD
3.11 Master- und Slave-
Automatisierungsinstallation
A bbildung2 8: T WIN-FunktionN ormaleÖ ffnung
Abbildung 29 : TWIN-Funktion Fußgängeröffnung
Befehl PARTIAL/PEDESTRIAN OPENING, nur die MASTER-
Automatisierung wird geöffnet.
Die TWIN-Funktion ermöglicht die Synchronisierung zweier
Automationen, die normalerweise wie in Abbildung 28
angeordnet sind.
Die Arten von Steuerungen, die ausgewählt und kombiniert
werden können, finden Sie im Kapitel "TWIN-Funktion".
3.12 Prüfung
Bevor mit dem Testen und der Inbetriebnahme der
Automatisierung begonnen wird, ist es unerlässlich, das
Lernverfahren durchzuführen. (Siehe Abschnitt 3.5
Inbetriebnahme im Handbuch zur bürstenlosen
elektronischen Matrix Q90SH).
Wenn die mechanische Installation und die elektrischen
Anschlüsse abgeschlossen sind, fahren Sie mit einem gründlichen
Test des Getriebemotors und aller angeschlossenen Zubehörteile
und Sicherheitsvorrichtungen fort.
Anmerkung:
Das Lernverfahren muss jedes Mal durchgeführt werden,
wenn etwas an der Tür geändert wird (Geschwindigkeit,
Gewicht, Schienen- oder Radeigenschaften usw.).
Die nächsten Schritte sind: möglicherweise das Einstellen einiger
Präferenzen (Parameter), dann das Speichern der
Fernbedienungen und schließlich das Testen der allgemeinen
Funktionsweise - insbesondere der Sicherheitsvorkehrungen.
Prüfen Sie vor allem, ob die Endschalter für das Öffnen und
Schließen korrekt funktionieren und stoppen Sie die
Automatisierung, bevor sie die mechanischen Anschläge erreicht.
Übergeben Sie dem Endbenutzer das Kapitel "Benutzerseiten" in
der Bedienungsanleitung, das den korrekten Betrieb und die
korrekte Verwendung der Automatisierung veranschaulicht.
MATRIX - rev. 1.2_06_2021
