Bedienen und Bedienoberfläche
Redox-Messkanal im Downstream-
Modus

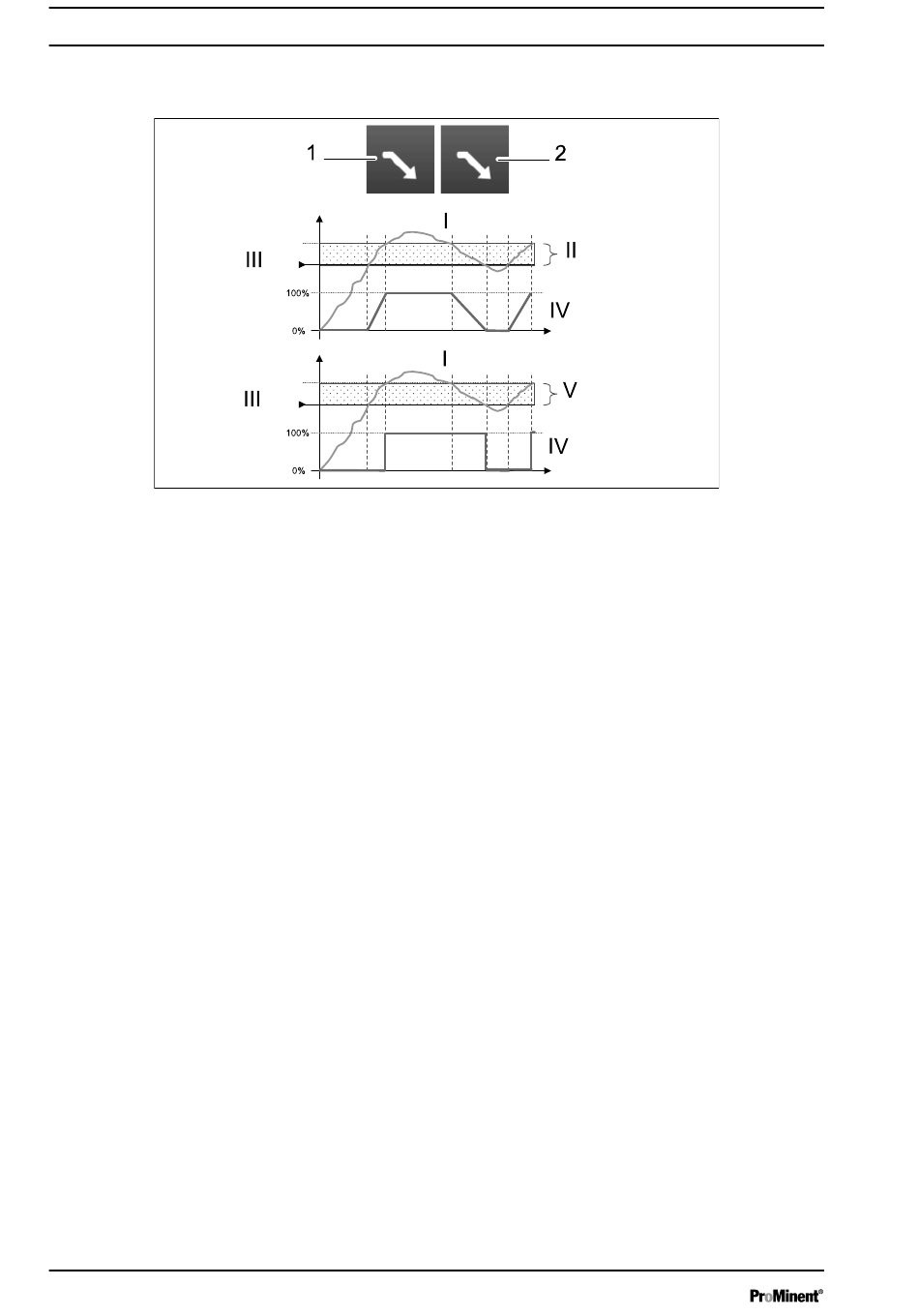

Abb. 38: Redox-Messkanal im Downstream-Modus
1
Proportional-Wert, z. B. 50 mV
2
Hysterese-Wert, z. B. 50 mV
I
Messen
II
Proportionalbereich
46
Proportional-
Hysterese-
Wert
Wert
III Sollwert
IV Pumpenbefehl
V Hysterese
Wenn die Dosierrichtung des Redox-Messkanals im Downstream-
Modus konfiguriert ist, dann wird in Abhängigkeit von der zuvor
gewählten Regelungsart mit dieser Taste der Wert des Proportio‐
nalbandes (1) oder der Hysteresewert (2) ausgewählt.
Wenn im Proportionalmodus der Fehler (Sollwert-Messwert) gleich
dem Proportionalbereich (II) ist, dann beträgt die Regelanforderung
100 %. Mit der Reduzierung des Wertes des Proportionalbandes
erhöhen Sie die Dosiersteuerung für den gleichen Messwert.
Wenn im Hysteresemodus der Fehler (Sollwert-Messwert) größer
als der Hysteresewert (V) ist, dann beträgt die Regelanforderung
100 %.
A2823
