Montage
5.3 Aufbau Bypassarmatur
16
10 mm
1

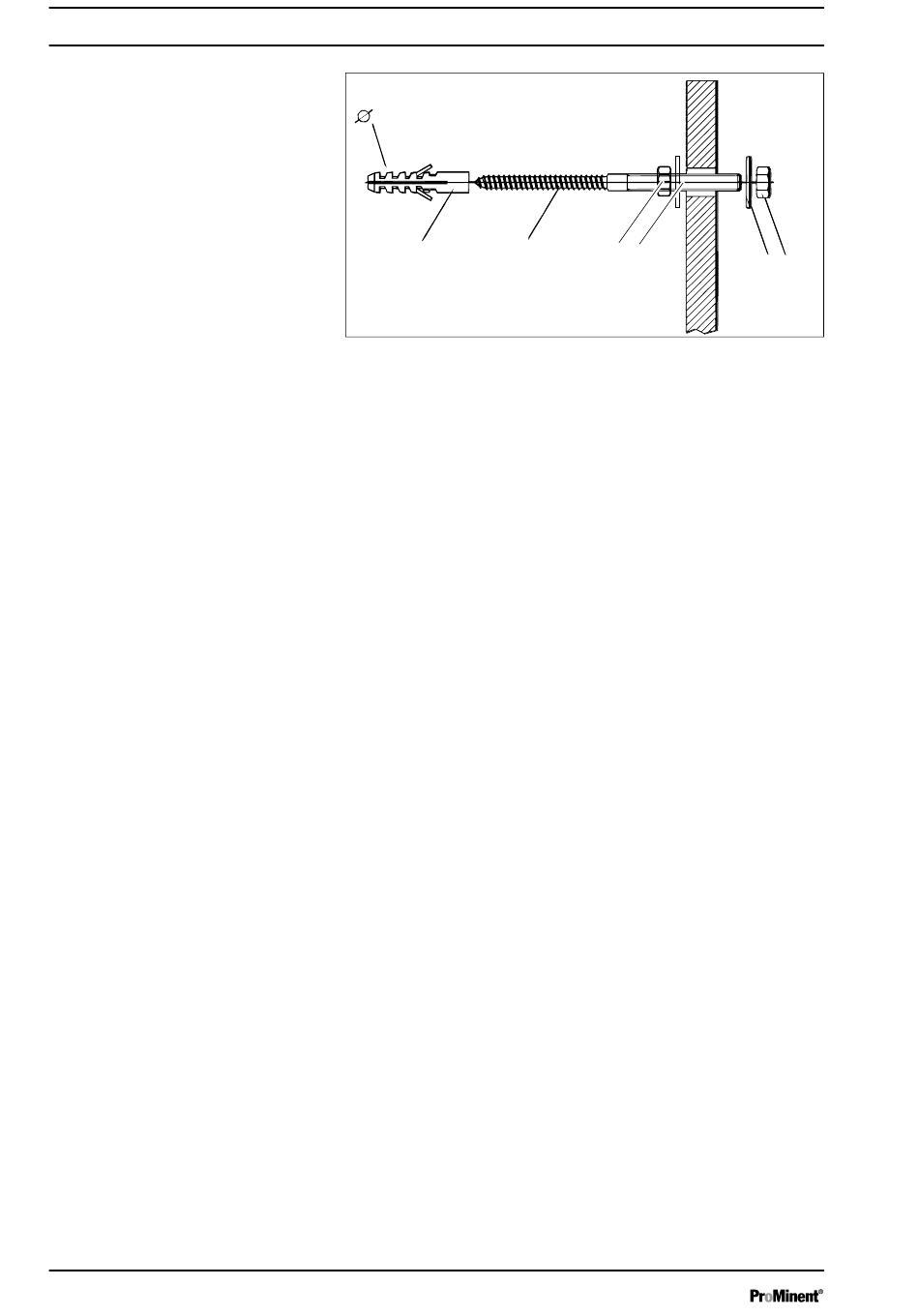

Abb. 4: Stockschraube, über die Zentrierung der beiden Mutter den
Abstand der Platte zur Wand nivellieren.
1
Dübel (Ausführung je nach Untergrund und nach Maßgabe des
Dübelherstellers)
2
Stockschraube
3
Sechskantmutter
4
U-Scheibe
5
U-Scheibe
6
Sechskantmutter
Die Bypassarmatur wird von links nach rechts durchströmt. Die
Anzahl der Sensormodule kann mittels des Identcodes ausgewählt
werden. Der hydraulische Anschluss befindet sich am Ein- und
Ausgangsmodul.
2
3 4
5 6
A0924
