Typ 701091; Einbaumaße - JUMO miroTRON Betriebsanleitung

4.2.2

Typ 701091

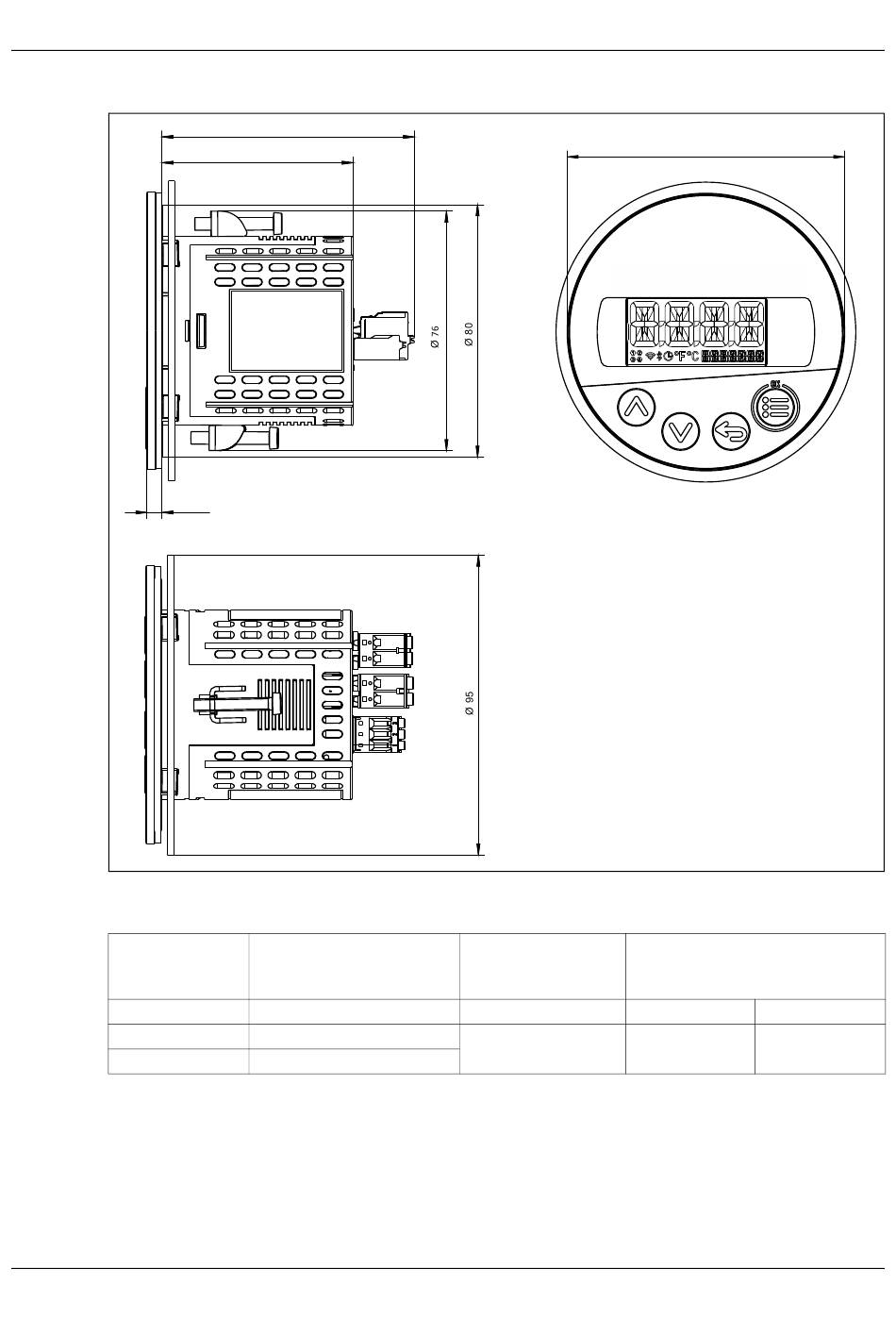

4.2.3 Einbaumaße
Typ
701090
701091
80
60,6
4,8
Schalttafel-
ausschnitt Ø
60,5 +0,5 mm
80,5 +0,5 mm
Einbautiefe ohne Mindestabstände der Schaltta-
Dichtung felausschnitte (bei Dicht-an-
dicht-Montage)
horizontal
80 mm 15 mm
4 Montage
Ø 88
vertikal
30 mm
23
