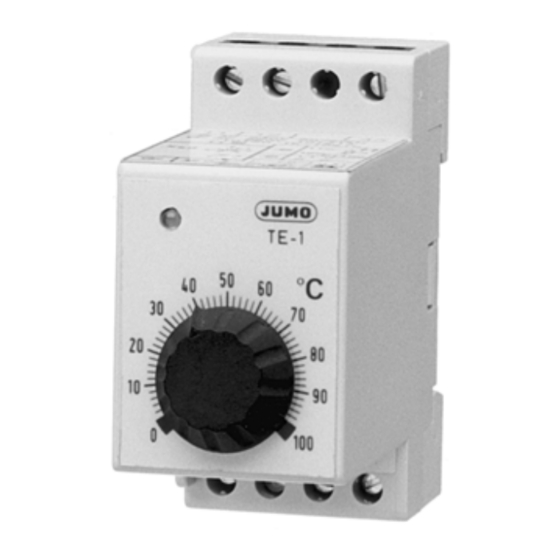

Elektronischer Thermostat TE-1
Kurzbeschreibung
Der elektronische Thermostat TE-1 ist ein Temperaturregler mit „ON/OFF"-Schaltverhalten in
einem Gehäuse für Tragschienenmontage oder Wandaufbau. In Abhängigkeit der Temperatur
am Messfühler (Istwert x) und dem als Sollwert (w) eingestellten Wert, schaltet das Relais am
Ausgang des Reglers.
Der Sollwert wird analog über einen Knopf auf einer Skala frontseitig am Regler eingestellt. Der
Knopf ist mit einem einstellbaren Anschlag zur Bereichseinengung oder Begrenzung ausgestat-
tet. Eine einstellbare Schaltdifferenz des Reglers ist ebenso serienmäßig, wie eine Nullpunkt-
korrektur.
Als Messwertgeber können Platin-Messwiderstände nach DIN EN 60584 (Pt100) mit positivem
Temperaturkoeffizienten in Zweileiter- oder Dreileiterschaltung sowie Thermoelemente (NiCr-
Ni) nach DIN EN 60584 angeschlossen werden.
Typen
Typen
TE-1wO
TE-1wS
TE-1tO
TE-1tS
Typenzusätze b3 Fronttafelbefestigung mit 2 Schrauben
ka Klemmenabdeckung, Schutzart IP 40
staub- und strahlwasserdichtes Gehäuse
sw
aus Polycarbonat, Schutzart IP 65
Technische Daten
Elektrische Daten
Spannungsversorgung
Schaltleistung
Leistungsaufnahme
Reglerausgang
Elektromagnetische
Verträglichkeit
elektrischer Anschluss
elektrische Sicherheit
08.06/00085103
zum Anschluss an
Widerstandsthermometer Pt100
serienmäßig: Zweileiterschaltung
Thermoelement
NiCr-Ni Typ K
serienmäßig: AC 230 V +10/-15%, 48...63 Hz
AC 250 V, 10 A ohmsche Last, 300000 Schaltungen bei Nennlast
Relais mit potenzialfreiem Umschaltkontakt; bei Dreileiterschaltung nur 1 Öffner oder 1 Schließer
Störaussendung: Klasse B, Störfestigkeit: Industrieanforderung
über Schraubklemmen, Leitungsquerschnitt max. 4 mm
nach DIN EN 60730-1
Telefon: +49 661 6003-716
Telefax: +49 661 6003-504
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 60.5501
Öffnerfunktion (serienmäßig)
Relais abgefallen bei x ≥ w
Relais angezogen bei x > w
Öffnerfunktion (serienmäßig)
Relais abgefallen bei x ≥ w
Relais angezogen bei x > w
AC 115 V +10/-15%, 48...63 Hz
DC 24 V +10/-15%
Andere Spannungen auf Anfrage
DC 024 V, 10 A
max. 3 VA
nach DIN EN 61326
Überspannungskategorie III
Verschmutzungsgrad 2
Kriechstrecke gleich Luftstrecke:
Netz zu Elektronik und Fühler ≥
Netz zu Relais ≥
Relais zu Elektronik und Fühler ≥
Schaltfunktion
Schließerfunktion
Schließerfunktion
2
bei Spannungsversorgung DC 24 V
Betrieb an SELV und PELV.
6 mm
3 mm
6 mm
Seite 1/5
