Einbaubedingungen; Umgebungsbedingungen - Endress+Hauser RID14 Technische Information

RID14
Elektrischer Anschluss
Versorgungsspannung
Kabeleinführung
Einbauhinweise
Umgebungstemperaturgrenze
!
Lagerungstemperatur
Einsatzhöhe
Klimaklasse
Feuchte
Endress+Hauser
Hilfsenergie

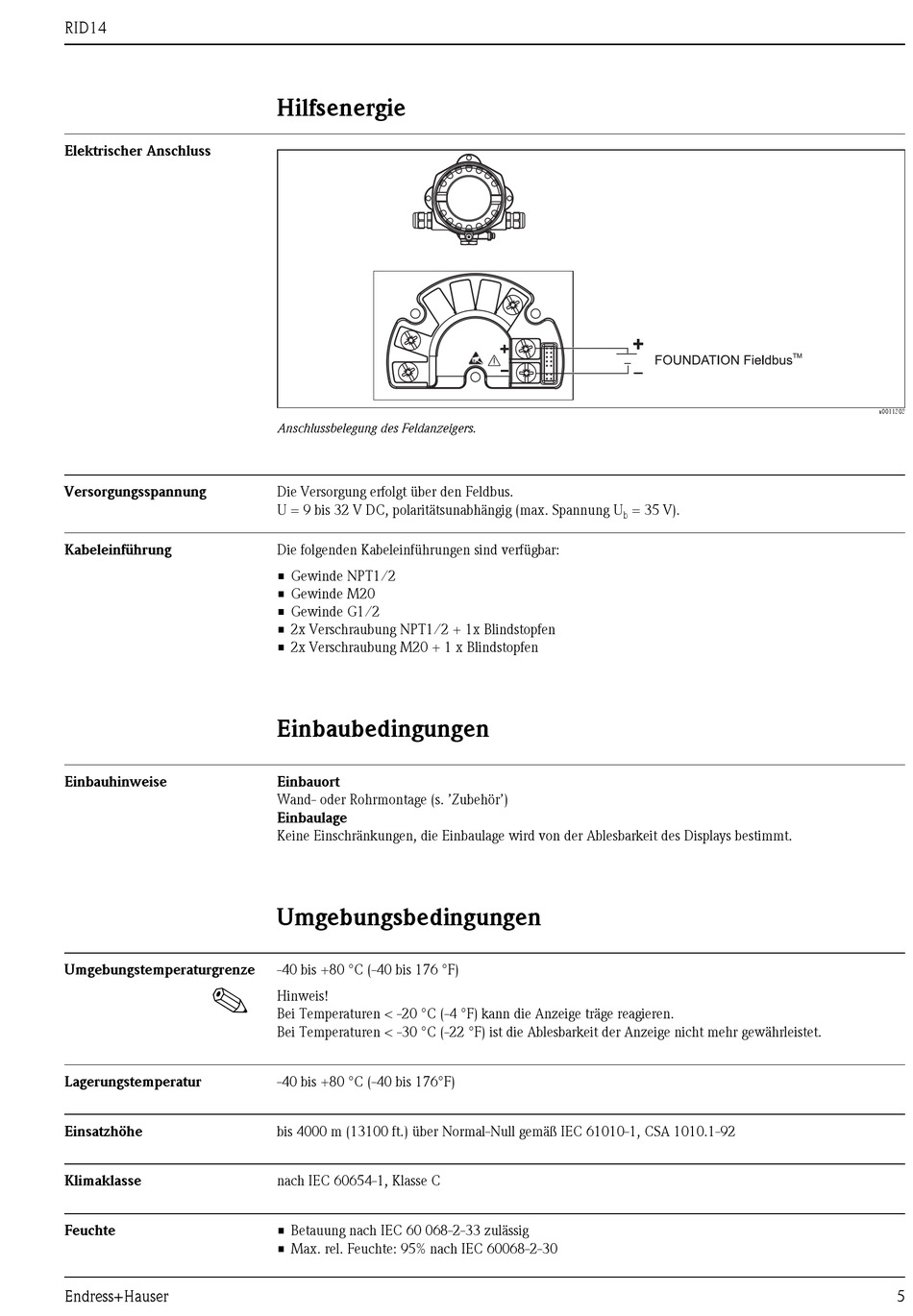

Anschlussbelegung des Feldanzeigers.
Die Versorgung erfolgt über den Feldbus.
U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U
Die folgenden Kabeleinführungen sind verfügbar:
• Gewinde NPT1/2
• Gewinde M20
• Gewinde G1/2
• 2x Verschraubung NPT1/2 + 1x Blindstopfen
• 2x Verschraubung M20 + 1 x Blindstopfen

Einbaubedingungen

Einbauort
Wand- oder Rohrmontage (s. 'Zubehör')
Einbaulage
Keine Einschränkungen, die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.

Umgebungsbedingungen

-40 bis +80 °C (-40 bis 176 °F)
Hinweis!
Bei Temperaturen < -20 °C (-4 °F) kann die Anzeige träge reagieren.
Bei Temperaturen < -30 °C (-22 °F) ist die Ablesbarkeit der Anzeige nicht mehr gewährleistet.
-40 bis +80 °C (-40 bis 176°F)
bis 4000 m (13100 ft.) über Normal-Null gemäß IEC 61010-1, CSA 1010.1-92
nach IEC 60654-1, Klasse C
• Betauung nach IEC 60 068-2-33 zulässig
• Max. rel. Feuchte: 95% nach IEC 60068-2-30
= 35 V).
b
a0011303
5
