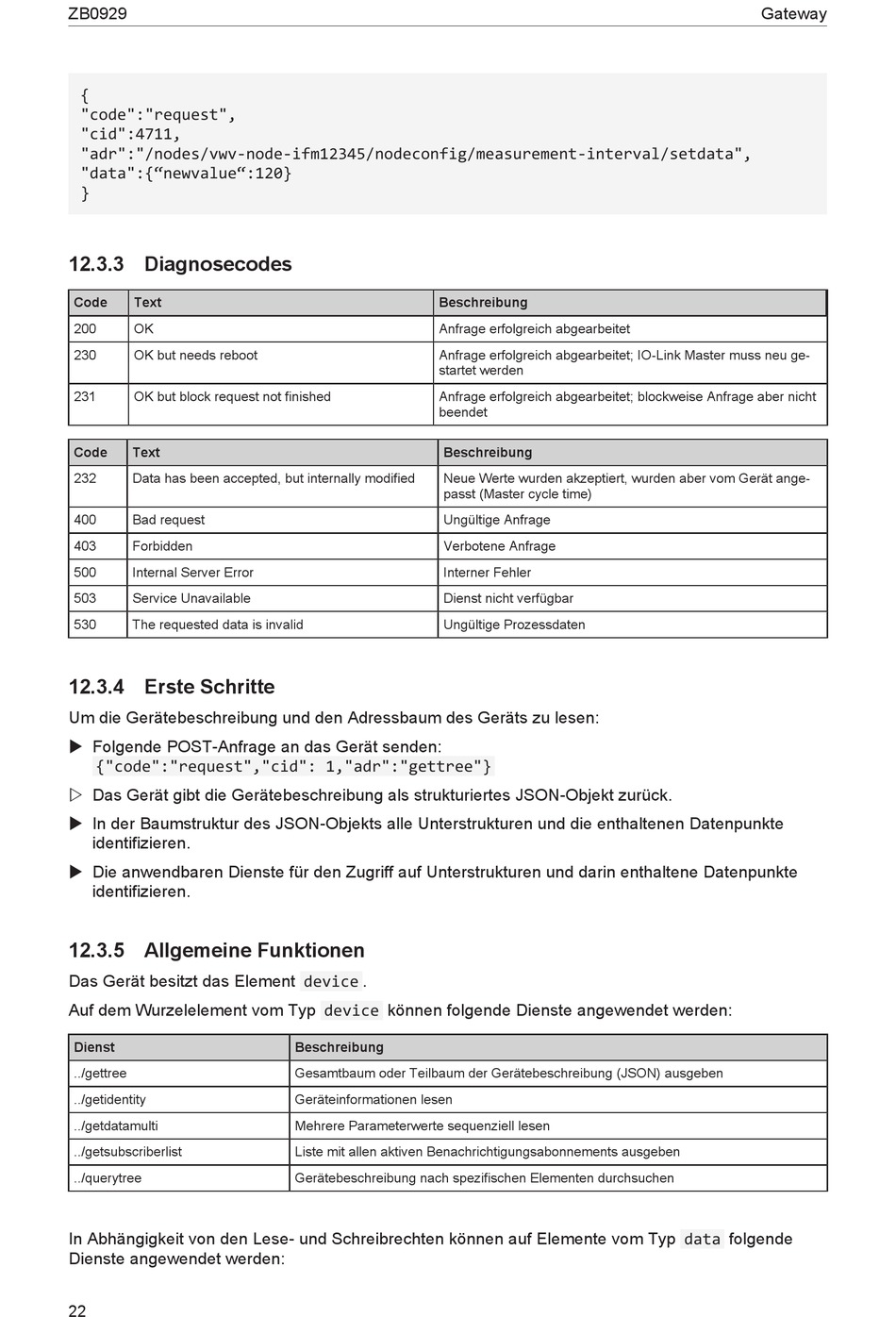

ZB0929
{
"code":"request",
"cid":4711,
"adr":"/nodes/vwv-node-ifm12345/nodeconfig/measurement-interval/setdata",
"data":{"newvalue":120}
}
12.3.3 Diagnosecodes
Code
Text
200
OK
230
OK but needs reboot
231
OK but block request not finished
Code
Text
232
Data has been accepted, but internally modified
400
Bad request
403
Forbidden
500
Internal Server Error
503
Service Unavailable
530
The requested data is invalid
12.3.4 Erste Schritte
Um die Gerätebeschreibung und den Adressbaum des Geräts zu lesen:
u Folgende POST-Anfrage an das Gerät senden:
{"code":"request","cid": 1,"adr":"gettree"}
w Das Gerät gibt die Gerätebeschreibung als strukturiertes JSON-Objekt zurück.
u In der Baumstruktur des JSON-Objekts alle Unterstrukturen und die enthaltenen Datenpunkte
identifizieren.
u Die anwendbaren Dienste für den Zugriff auf Unterstrukturen und darin enthaltene Datenpunkte
identifizieren.
12.3.5 Allgemeine Funktionen
Das Gerät besitzt das Element device .
Auf dem Wurzelelement vom Typ device können folgende Dienste angewendet werden:
Dienst
../gettree
../getidentity
../getdatamulti
../getsubscriberlist
../querytree
In Abhängigkeit von den Lese- und Schreibrechten können auf Elemente vom Typ data folgende
Dienste angewendet werden:
22
Beschreibung
Anfrage erfolgreich abgearbeitet
Anfrage erfolgreich abgearbeitet; IO-Link Master muss neu ge-
startet werden
Anfrage erfolgreich abgearbeitet; blockweise Anfrage aber nicht
beendet
Beschreibung
Neue Werte wurden akzeptiert, wurden aber vom Gerät ange-
passt (Master cycle time)
Ungültige Anfrage
Verbotene Anfrage
Interner Fehler
Dienst nicht verfügbar
Ungültige Prozessdaten
Beschreibung
Gesamtbaum oder Teilbaum der Gerätebeschreibung (JSON) ausgeben
Geräteinformationen lesen
Mehrere Parameterwerte sequenziell lesen
Liste mit allen aktiven Benachrichtigungsabonnements ausgeben
Gerätebeschreibung nach spezifischen Elementen durchsuchen
Gateway
