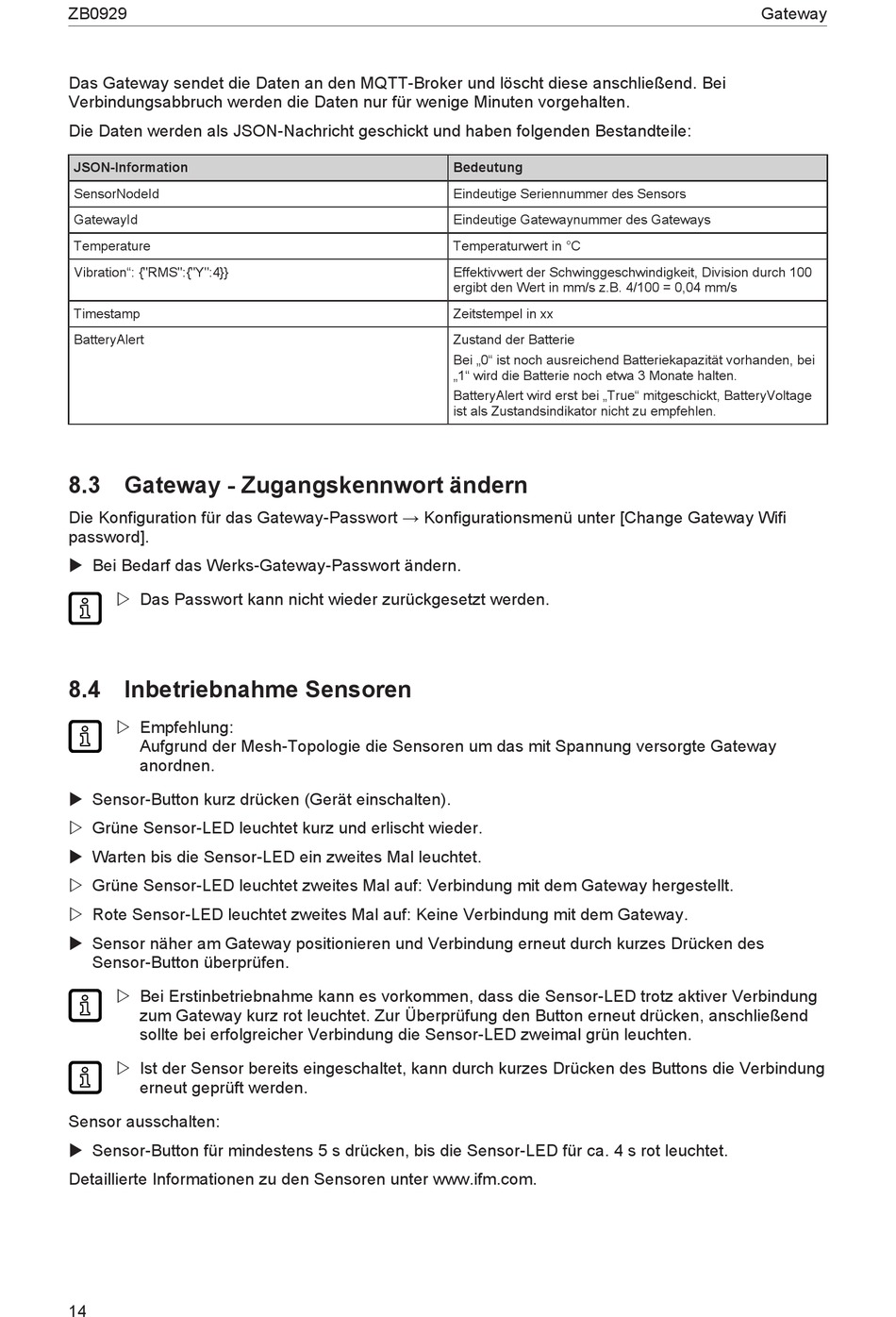

ZB0929
Das Gateway sendet die Daten an den MQTT-Broker und löscht diese anschließend. Bei
Verbindungsabbruch werden die Daten nur für wenige Minuten vorgehalten.
Die Daten werden als JSON-Nachricht geschickt und haben folgenden Bestandteile:
JSON-Information
SensorNodeId
GatewayId
Temperature
Vibration": {"RMS":{"Y":4}}
Timestamp
BatteryAlert
8.3 Gateway - Zugangskennwort ändern
Die Konfiguration für das Gateway-Passwort → Konfigurationsmenü unter [Change Gateway Wifi
password].
u Bei Bedarf das Werks-Gateway-Passwort ändern.
w Das Passwort kann nicht wieder zurückgesetzt werden.
8.4 Inbetriebnahme Sensoren
w Empfehlung:
Aufgrund der Mesh-Topologie die Sensoren um das mit Spannung versorgte Gateway
anordnen.
u Sensor-Button kurz drücken (Gerät einschalten).
w Grüne Sensor-LED leuchtet kurz und erlischt wieder.
u Warten bis die Sensor-LED ein zweites Mal leuchtet.
w Grüne Sensor-LED leuchtet zweites Mal auf: Verbindung mit dem Gateway hergestellt.
w Rote Sensor-LED leuchtet zweites Mal auf: Keine Verbindung mit dem Gateway.
u Sensor näher am Gateway positionieren und Verbindung erneut durch kurzes Drücken des
Sensor-Button überprüfen.
w Bei Erstinbetriebnahme kann es vorkommen, dass die Sensor-LED trotz aktiver Verbindung
zum Gateway kurz rot leuchtet. Zur Überprüfung den Button erneut drücken, anschließend
sollte bei erfolgreicher Verbindung die Sensor-LED zweimal grün leuchten.
w Ist der Sensor bereits eingeschaltet, kann durch kurzes Drücken des Buttons die Verbindung
erneut geprüft werden.
Sensor ausschalten:
u Sensor-Button für mindestens 5 s drücken, bis die Sensor-LED für ca. 4 s rot leuchtet.
Detaillierte Informationen zu den Sensoren unter www.ifm.com.
14
Bedeutung
Eindeutige Seriennummer des Sensors
Eindeutige Gatewaynummer des Gateways
Temperaturwert in °C
Effektivwert der Schwinggeschwindigkeit, Division durch 100
ergibt den Wert in mm/s z.B. 4/100 = 0,04 mm/s
Zeitstempel in xx
Zustand der Batterie
Bei „0" ist noch ausreichend Batteriekapazität vorhanden, bei
„1" wird die Batterie noch etwa 3 Monate halten.
BatteryAlert wird erst bei „True" mitgeschickt, BatteryVoltage
ist als Zustandsindikator nicht zu empfehlen.
