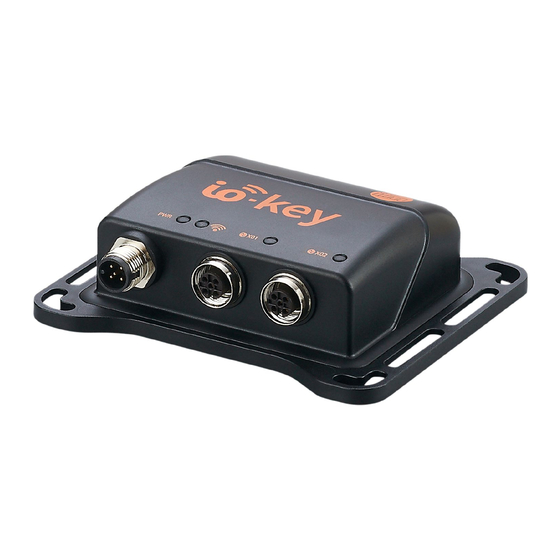

- Seite 1 > > Betriebsanleitung io-key AIK050 Deutsch...
-
Seite 2: Inhaltsverzeichnis
io-key Inhaltsverzeichnis Vorbemerkung Rechtliche Hinweise ......................4 Verwendete Symbole ......................4 Verwendete Warnhinweise ....................5 Änderungshistorie ........................ 5 Sicherheitshinweise Allgemein ..........................6 IT-Sicherheit ......................... 6 Notwendige Vorkenntnisse ....................6 Bestimmungsgemäße Verwendung Funktion IO-Link ..........................8 4.1.1 IO-Link Versorgung ........................8 Gateway .......................... - Seite 3 Montage Gerät montieren .........................14 Elektrischer Anschluss IO-Link Devices verbinden ....................15 Schaltausgänge verbinden ....................16 Gerät verbinden .........................16 Inbetriebnahme Erstinstallation ........................17 AIK050 montieren und anschließen ...................17 IO-Link Devices anschließen .....................18 Fehlererkennung Wartung, Instandsetzung und Entsorgung 10.1 Reinigung ...........................20 10.2 Firmware aktualisieren .......................20 Zulassungen und Normen Maßzeichnung...
-
Seite 4: Vorbemerkung
> Rechtliche Hinweise 58627 © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, -Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber. -
Seite 5: Verwendete Warnhinweise
io-key > Verwendete Warnhinweise 58275 WARNUNG Warnung vor schweren Personenschäden. Tod oder schwere irreversible Verletzungen sind möglich. VORSICHT Warnung vor Personenschäden. Leichte reversible Verletzungen sind möglich. ACHTUNG! Warnung vor Sachschäden > Änderungshistorie 58991 Ausgabe Thema Datum Neuerstellung des Dokuments 04 / 2020 Korrektur: Funkzulassungen 12 / 2020 Korrektur: Terminologie... -
Seite 6: Sicherheitshinweise
io-key Sicherheitshinweise Inhalt Allgemein ..............................6 IT-Sicherheit ............................. 6 Notwendige Vorkenntnisse ........................6 > Allgemein 2272 • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 7: Bestimmungsgemäße Verwendung
• als IO-Link Master für den Betrieb von IO-Link Devices • als Mobilfunk-Gateway zwischen IO-Link Devices und ifm-Cloud Das Gerät ist für den schaltschranklosen Einsatz im Anlagenbau konzipiert. ► Das Gerät nur innerhalb der Genzen der technischen Daten einsetzen (→... -
Seite 8: Funktion
IO-Link Master (IO-Link Revision 1.0 und 1.1) • 2 IO-Link Ports Class A für den Anschluss von IO-Link Devices. Die IO-Ports des AIK050 erfüllen die Anforderungen der IO-Link Spezifikation 1.0 bis 1.1.2. Der AIK050 bietet keine Funktion für die Konfiguration der angeschlossenen IO-Link Devices. -
Seite 9: Mobilfunk
SIM-Karte 58662 Die Übertragung der Daten vom AIK050 zur ifm.cloud erfolgt über eine integrierte SIM-Karte (eSIM). Der Kunde ist nicht berechtigt die integrierte SIM-Karte aus dem Gerät zu entfernen, die Chipkarte selbst zu veräußern, als Anbieter von Telekommunikationsdiensten aufzutreten und Mobilfunkdienste, Vermittlungs-oder Zusammenschaltungsleistungen gegenüber Dritten... -
Seite 10: Digitale Ausgänge
Das Gerät stellt eine Alarmfunktion bereit. Die Funktion erlaubt es, regelbasiert Alarme zu definieren, die unabhängig von dem gewählten Mobilfunk-Übertragungsintervall in die ifm-cloud gesendet wird. Die Funktion wird über die ifm-cloud konfiguriert und per Mobilfunk auf das AIK050 geladen. Die Verarbeitung der konfigurierten Alarme läuft direkt auf dem AIK050 unabhängig von der Verbindung zur ifm-cloud. -
Seite 11: Edge-Schaltfunktion
Schwellwertfunktion (mit Hysterese) • Fensterfunktion Die Schaltfunktion wird über die ifm-cloud konfiguriert und per Mobilfunk auf das AIK050 geladen. Die Verarbeitung der Schaltfunktion erfolgt direkt auf dem AIK050 unabhängig von der Verbindung zur ifm-cloud. Details zu Konfiguration: → Online-Hilfe der ifm-cloud >... -
Seite 12: Edge-Fensterfunktion
io-key > 4.6.2 edge-Fensterfunktion 58757 Der Anwender kann 2 Schaltpunkte (SP1, SP2) als Fensterbereich definieren. Weitere Einstellmöglichkeiten: • Ausgangsfunktion als Öffner (FNC) oder Schließer (FNO) • separate Einschalt- und Ausschaltverzögerung... -
Seite 13: Bedien- Und Anzeigeelemente
io-key Bedien- und Anzeigeelemente Inhalt LED-Anzeigen ............................13 5440 > LED-Anzeigen 22024 Das Gerät verfügt über folgende LED-Anzeigen. > 5.1.1 Spannungsversorgung 58617 Dei LED "Power" zeigt den Status der Spannungsversorgung: Status-LED Bedeutung Power grün keine Versorgungsspannung an oder anliegende Versorgungsspannung zu niedrig Versorgungsspannung Us liegt an;... -
Seite 14: Montage
io-key Montage Inhalt Gerät montieren ............................14 22016 > Gerät montieren 58605 ► Anlage während der Montage spannungsfrei schalten. ► Zur Montage eine plane Montageoberfläche verwenden. ► Bei der Montage den Mindestabstand zwischen Gerät und Nutzer beachten: 20 cm ► Gerät auf der Montagefläche mit mindestens 4 Montageschrauben und Unterlegscheiben der Größe M5 befestigen. -
Seite 15: Elektrischer Anschluss
58608 Hinweise zur IO-Link Beschaltung: • Die Spannungsversorgung der angeschlossenene IO-Link Devices darf ausschließlich über den AIK050 erfolgen. • Es können pro Port IO-Link Devices mit einer max. Stromaufnahme von 500 mA betrieben werden. ► Anschlusstecker der IO-Link Devices mit den M12-Buchsen der IO-Ports 1 / 2 verbinden. -
Seite 16: Schaltausgänge Verbinden
io-key > Schaltausgänge verbinden 58629 Optional: Schaltausgänge DQ1 (Pin 2 ) und DQ2 (Pin 4) des Ports "Power" mit Aktuatoren verbinden. Ein digitaler Schaltausgänge kann max. 200 mA schalten. > Gerät verbinden 58607 Das Gerät hat eine Strombelastbarkeit von 2000 mA. ►... -
Seite 17: Inbetriebnahme
AIK050 montieren und anschließen 58635 Voraussetzungen: • ifm-cloud ist aktiviert. ► AIK050 ordnungsgemäß montieren. ► AIK050 an Spannungsversorgung anschließen. > AIK050 startet (Status-LED "Power" leuchtet). > AIK050 stellt Verbindung zur ifm-Cloud her (Status-LED " " leuchtet). Weitere Schritte: • IO-Link Devices anschließen. -
Seite 18: Io-Link Devices Anschließen
Der AIK050 verfügt über einen speziellen Modus für die Inbetriebnahme der IO-Link Devices. Sobald ein IO-Link Device an einen IO-Link Port angeschlossen wird, sendet der AIK050 für fünf Minuten in der Übertragungsintervall-Variante L (1x / 10 Sekunden), um die Inbetriebnahme der IO-Link Devices zu erleichtern. -
Seite 19: Fehlererkennung
Es liegt keine Versorgungsspannung Spannungsversorgung überprüfen. an oder anliegende Versorgungsspannung zu niedrig. ► Fehler in der Funkverbindung Standort des AIK050 wechseln. Status-LED " " leuchtet nicht ► Status-LED "IO Port1" / "IO Port 2" Fehler beim Anschluss oder der IO-Link Device wechseln. -
Seite 20: Wartung, Instandsetzung Und Entsorgung
Es werden keine Daten zwischen Gerät und ifm-cloud übertragen. ► Entsprechende Vorkehrungen treffen. Neue Firmware-Dateien werden im Download-Bereich der ifm-Webseite bereitgestellt. ► Neue Firmware herunterladen. Die Aktualisierung der Firmware des Geräts erfolgt über die ifm-cloud. Detallierte Informationen zur Aktualisierung der Firmware: → Online-Hilfe der ifm-cloud... -
Seite 21: Zulassungen Und Normen
Zulassungen und Normen 58756 Die EU-Konformitätserklärung, Zulassungen und länderspezifische Zertifikate sind abrufbar unter: → www.ifm.com Zulassungsrelevante Hinweise: → Beipackzettel... -
Seite 22: Maßzeichnung
io-key Maßzeichnung 58659... -
Seite 23: Zubehör
Zubehör 17853 Zubehörliste des AIK050: → www.ifm.com > Produktseite > Zubehör... -
Seite 24: Anhang
io-key Anhang Inhalt Sicherheit ..............................25 Abrechnung ............................27 Kündigungen oder Änderungen ......................27 Frequenzen und Fehlergrenzen ......................28 Betrieb der Server und Systemkomponenten ..................30 Service-Verfügbarkeit ..........................31 7156... -
Seite 25: Sicherheit
> 58646 Der mobile Zugangspunkt (APN) definiert die Art und Weise, wie sich der AIK050 mit dem Mobilfunknetz verbindet. Der AIK050 verbindet sich über den APN mit der M2M/IoT-Applikation in der ifm-cloud. Jeder AIK050 erhält eine dedizierte private IP-Adresse aus dem Mobilfunkbetreiber-Netzwerk. -
Seite 26: Datenübertragung Von Der Cloud Zum Kunden
Jede Kommunikation mit ifm-cloud unterliegt einer individuellen Authentifizierung und Autorisierung. Agenten kommunizieren mit der ifm-cloud über HTTPS, um Daten zu senden und zu empfangen. Ebenso verwenden IoT-Anwendungen HTTPS für die Kommunikation. Auf diese Weise wird der gesamte Weg vom Agenten zum Endbenutzer gesichert. -
Seite 27: Abrechnung
14.2.2 Intervallbezogene Dienste 58653 Die intervallbezogenen Services, wie beispielsweise Datenübertragung, Datenspeicherung und SMS-Service, sind im gewählten Tarif bereits enthalten. Die Kosten werden pro AIK050 berechnet. Die Rechnungsstellung erfolgt als Jahresrechnung (Prepaid-Funktion). Nähere Informationen finden Sie in den AGB. 14.3 Kündigungen oder Änderungen 58654 Zur Änderung oder Kündigung der Services kontaktieren Sie bitte schriftlich den Kundendienst unter:... -
Seite 28: Frequenzen Und Fehlergrenzen
io-key > 14.4 Frequenzen und Fehlergrenzen 58952 Technol Leistungs Frequenz Trägerfreq Maximale Verstärkungst Maximale Maximal ogie klasse band uenz Nennausgangsl oleranz (+/- Antennenverst übertragene (wenn eistung (dBm) dBm) ärkung (dBi) Kanalfrequenz- anwendba Leistung (dBm) Freq B2(1900) 33,5 High B3(1800) 34,4 High B5(850) -3,5... - Seite 29 io-key Technol Leistungs Frequenz Trägerfreq Maximale Verstärkungst Maximale Maximal klasse Nennausgangsl oleranz (+/- Antennenverst übertragene ogie band uenz (wenn eistung (dBm) dBm) ärkung (dBi) Kanalfrequenz- High anwendba Leistung (dBm) B19(800) -2,8 20,2 High B20(800) -3,2 19,8 High B26(850) -3,2 19,8 High B28(700) -2,9...
-
Seite 30: Betrieb Der Server Und Systemkomponenten
Ereignissen mit akutem Handlungsbedarf (z.B. Abwehr von Hacker-Angriffen oder Viren bzw. Würmern) können jederzeit auch ohne Vorankündigung zum schnellstmöglichen Schutz durchgeführt werden. Die auf durch ifm und seine Dienstleister in Anspruch genommene Wartungsfenster entfallenden Zeiten fließen nicht in die Berechnung der Verfügbarkeit ein (→ Service-Verfügbarkeit... -
Seite 31: Service-Verfügbarkeit
Einschränkungen ............................31 Änderungen ............................32 58639 Die Mindestverfügbarkeit beträgt in der Regel 99,0% im Jahresmittel für die ifm-cloud, in Kombination mit dem Mobilfunkleistungen zum AIK050. Die angegebene Verfügbarkeit versteht sich vorbehaltlich externer Störungen bzw. Ausfälle des Mobilfunknetzes, Wartungsarbeiten sowie höherer Gewalt. -
Seite 32: Änderungen
Services, die zum Zeitpunkt des Vorfalls reserviert, aber nicht bezahlt wurden. > 14.6.3 Änderungen 58642 Änderungen an diesem Service-Level-Agreement bleiben vorbehalten. ifm wird den Kunden und den Nutzer unter Einhaltung einer angemessenen Frist über Änderungen an dieser Vereinbarung informieren. -
Seite 33: Index
Index Kündigungen oder Änderungen ............27 Abrechnung ................... 27 Länderabdeckung ..................9 Agenten....................26 LED-Anzeigen ..................13 AIK050 montieren und anschließen ............17 Allgemein ....................6 Änderungen ................... 32 Änderungshistorie ..................5 Maßzeichnung ..................22 Anhang ....................24 Mobile Datenübertragung ..............25 APN ......................
