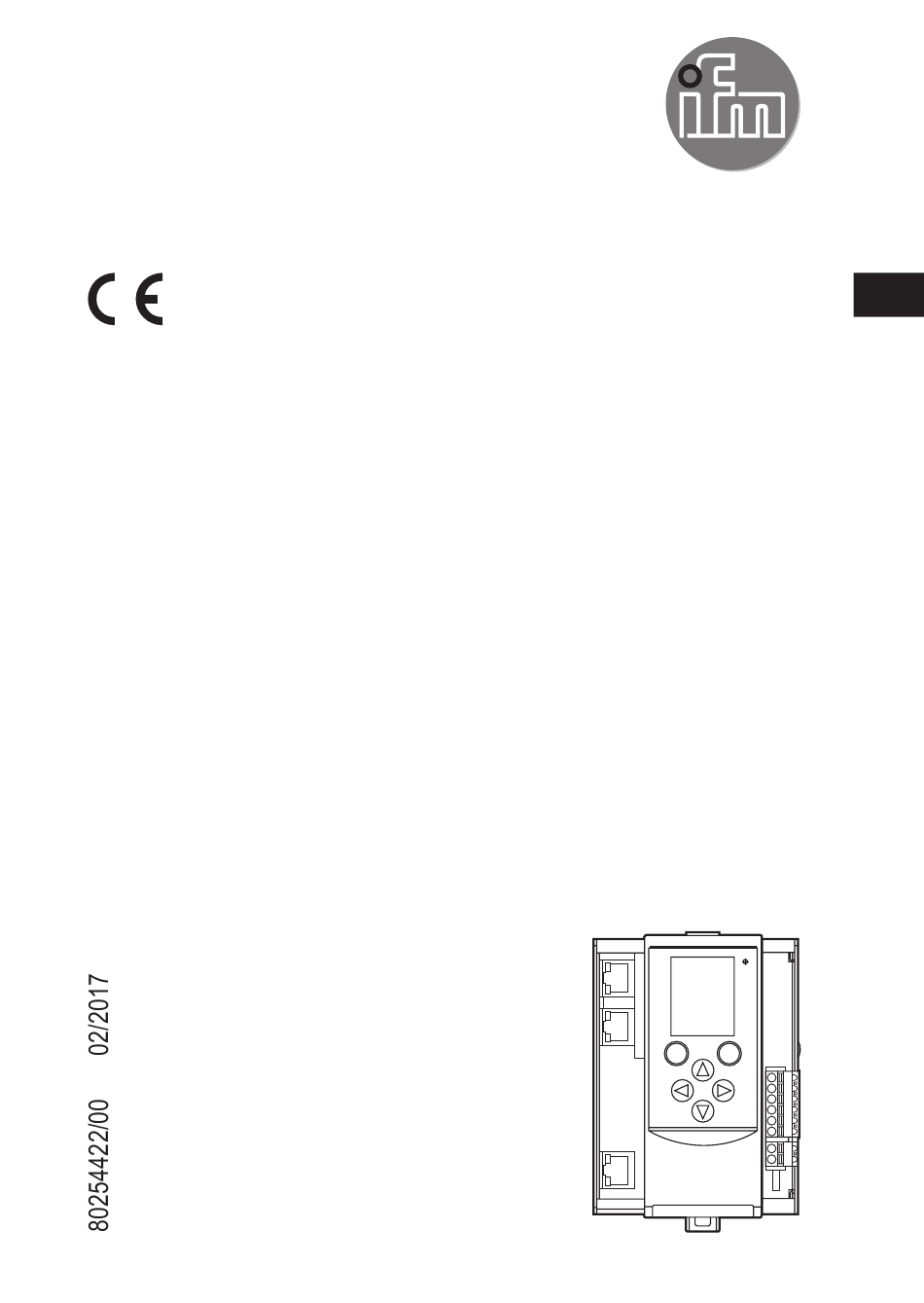

Bedienungsanleitung
DE

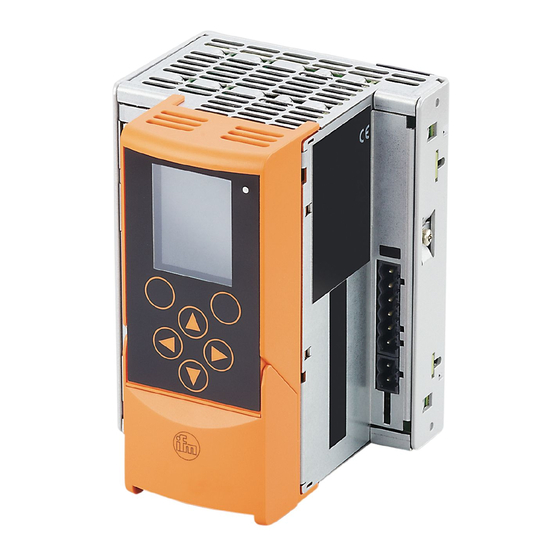

SmartSPS DataLine
mit EtherNet/IP-Device-Schnittstelle
AC1423 / AC1424

Werbung

loading

Inhaltszusammenfassung für ifm SmartSPS DataLine AC1423

  • Seite 1 Bedienungsanleitung SmartSPS DataLine mit EtherNet/IP-Device-Schnittstelle AC1423 / AC1424...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Hinweise zu diesem Dokument ���������������������������������������������������������������������4 1�2 Zeichenerklärung �������������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Montage und Anschluss ��������������������������������������������������������������������������������5 2�2 Eingriffe in das Gerät �������������������������������������������������������������������������������������5 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Konfigurations-Schnittstellen X3, X8 �������������������������������������������������������������5 3�2 Feldbus-Schnittstelle X6 und X7 �������������������������������������������������������������������6 3�3 Elektrische Versorgung ����������������������������������������������������������������������������������6 4 Montage ���������������������������������������������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Hinweise zu diesem Dokument Dieses Dokument gilt für Geräte des Typs „SmartSPS DataLine mit EtherNet/IP-Device-Schnittstelle“ (Art�-Nr�: AC1423 /AC1424)� Es ist Bestandteil des Geräts und enthält Angaben zum korrekten Umgang mit dem Produkt�...
  • Seite 5: 2�1 Montage Und Anschluss

    • Geräte und Kabel wirksam vor Beschädigung schützen� 2.1 Montage und Anschluss Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist� Montage und Anschluss müssen den gültigen nationalen und internationalen Nor- men entsprechen�...
  • Seite 6: 3�2 Feldbus-Schnittstelle X6 Und X7

    • 3S netzwerkglobale Variablen • HTTP-Server • OPC-UA-Server • CODESYS-Programmierschnittstelle • CODESYS-Web-Visualisierung 3.2 Feldbus-Schnittstelle X6 und X7 • EtherNet/IP-Device • max�100 Mbps 3.3 Elektrische Versorgung • Geräteversorgung wahlweise aus 24 V (AUX) oder AS-i • AS-i Power 24 V kompatibel 4 Montage ►...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� ► Vor Anschluss des Geräts die Anlage spannungsfrei schalten� ► Nationale und internationale Vorschriften zur Errichtung elektrotech- nischer Anlagen befolgen� ► Gerät entsprechend der Klemmenbeschriftung anschließen� ► Eine elektrische Verbindung zwischen Gerät (Klemme FE) und der Masse der Anlage herstellen�...
  • Seite 8: 5�1�2 Geräte- Und As-I Versorgung Über As-I Netzteil

    5.1.2 Geräte- und AS-i Versorgung über AS-i Netzteil ► AUX-Jumper auf Stecker X2 einstecken ► AS-i-Netzteil anschließen AS-i Bus 1 ► Die mit AS-i 1+ und AS-i 1- bezeichneten Pins von Klemme X1 an das AS-i- Netzteil (z�B� AC1257) des ersten AS-i Busses anschließen� AS-i Bus 2 (nur AC1424) ►...
  • Seite 9: 5�2 Anschlussbelegung

    Mit dem passiven Datenentkopplungsmodul AC1250 und einem DC-Netz- teil (SELV/PELV 21,5 V���31,6 V) versorgen Sie das Gerät und beide AS-i Stränge� Die am Netzteil eingestellte Ausgangsspannung entspricht dann auch der Spannungshöhe der beiden generierten AS-i-Busspannungen� Die Ausgangsspannung des verwendeten Netzteils ist daher entsprechend den Erfordernissen der Anwendung innerhalb der zulässigen Grenzen von 21,5���31,6 V zu wählen�...
  • Seite 10: Bedien- Und Anzeigeelemente

    6 Bedien- und Anzeigeelemente 1: Geräte LED H1 grün / gelb / rot 2: Softkeys 3: Navigationstasten 4: AS-i-Bus und FE Anschluss X1 5: 24 V Geräte-Spannungsversorgung X2 bzw� AUX-Jumper 6: Frontklappe 7: Einschub für SD-Karte 8: Konfigurationsschnittstelle X3 9: Konfigurationsschnittstelle X8 10: EtherNet/IP-Device-Schnittstelle 1 X7 11: EtherNet/IP-Device-Schnittstelle 2 X6...
  • Seite 11: 6�1 Led-Anzeigen

    6.1 LED-Anzeigen 6.1.1 Geräte-LED H1 Die frontseitige LED signalisiert den Zustand des Geräts und der angeschlos- senen Systeme� LED Status Beschreibung LED grün leuchtet: ► Gerät ist gestartet ► es liegt keine Warnmeldung vor ► es liegt keine Fehlermeldung vor LED gelb blinkt langsam (0,5 Hz): ►...
  • Seite 12: Betrieb

    7 Betrieb 7.1 Einstellungen Im Betrieb wird das Display nach 10 Minuten ohne Bedienvorgang abge- schaltet� ► Display mit einer beliebigen Taste aktivieren� 7.1.1 Sprachauswahl ► Bediensprache des Geräts durch gleichzeitiges Drücken der ►-Taste und der ▲-Taste oder der ▼-Taste ändern.
  • Seite 13: 7�2 Navigation

    7.2 Navigation 7.2.1 Navigationselemente 1: Fokus 2: Arbeitsbereich 3: Softkey Beschriftungen 4: Navigationskompass 5: Navigationsstatusleiste 6: Hauptnavigationsleiste 7: Infoleiste...
  • Seite 14: 7�2�2 Piktogramme Und Hauptnavigation

    7.2.2 Piktogramme und Hauptnavigation Quicksetup (Zusammenfassung der für eine Grundkonfiguration erforder- lichen Menüpunkte) • Alles projektieren Projektierungsabgleich für AS-i Master 1 und AS-i Master 2 (nur AC1424) • Betriebsart Umschaltung der Betriebsarten für - AS-i Master 1, - AS-i Master 2 (nur AC1424), - System (Gateway, Manuell) •...
  • Seite 15: Diagnose

    AS-i 2 (nur AC1404) • AS-i Master 2 Einstellungen • AS-i Diagnose • AS-i Slaves System • Informationen • Einstellungen • Diagnose Schnittstellen • Einstellungen und Informationen der Konfigurationsschnittstellen • Einstellungen und Informationen der Profinet-Schnittstelle 8 Diagnose Auftretende Warn- oder Fehlermeldungen werden im Display des Gerätes angezeigt�...
  • Seite 16: Maßzeichnung

    10 Maßzeichnung 106,2...
