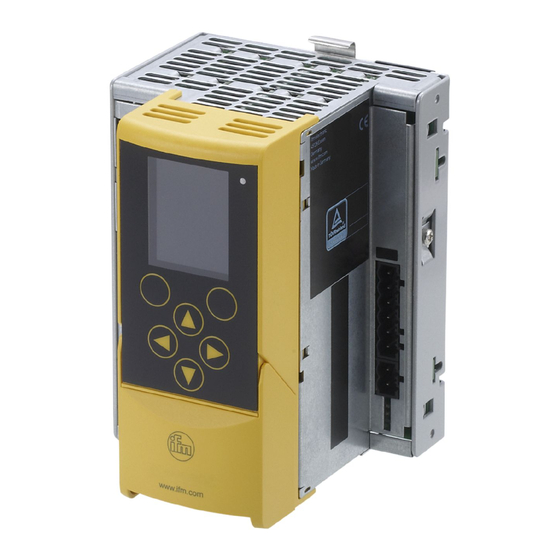

Seite 1 > > Gerätehandbuch SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle AC422S Master-Profil: M4 Firmware: 4.3.17 Deutsch...
Seite 2 3.2.4 Schnittstellen ..........................14 3.2.5 Typenschild ..........................16 Hardware ..........................17 3.3.1 Sicherheitsarchitektur ......................... 18 3.3.2 Betriebszustände des AC422S ....................22 3.3.3 Überwachungs- und Sicherungsmechanismen ................23 3.3.4 Fehlererkennung und -verarbeitung ................... 24 Software ..........................26 3.4.1 Software-Module des Geräts ...................... 26 3.4.2...
Seite 3 Safety: FSoE ..........................137 7.7.5 Safety: System ......................... 138 ifm-Systemlösungen ......................139 7.8.1 Hinweise zu ifm-Systemlösungen ..................... 140 7.8.2 Informationen über installierte ifm-Apps anzeigen ..............141 7.8.3 Single/Basis-App installieren ....................142 7.8.4 Multi-App installieren ........................ 143 7.8.5 ifm-Apps aktualisieren ......................144 7.8.6...
Seite 4 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Hinweis zur Firmware-Aktualisierung ................149 AS-i Slaves anschließen und adressieren ...............149 EtherNet/IP-Schnittstelle konfigurieren ................149 Ethernet-Konfigurationsschnittstelle einstellen ..............150 Standard AS-i Slave tauschen ..................150 8.10 Sicheren AS-i Slave tauschen ..................151 Fehlerbehebung Status-LEDs ........................153 9.1.1 Status-LED: Basisgerät ......................153 9.1.2 Status-LED: Feldbus EtherNet/IP .....................
Seite 5 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Index...
Seite 6 > Rechtliche Hinweise 1631 © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, -Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber: •...
Seite 7 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Zeichenerklärung 15989 WARNUNG! Tod oder schwere irreversible Verletzungen sind möglich. VORSICHT! Leichte reversible Verletzungen sind möglich. ACHTUNG! Sachschaden ist zu erwarten oder möglich. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis ► ... Handlungsaufforderung >...
Seite 8 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht: Anwender-Dokumentation für AC4S 18655 Für die Modelle der Geräteklasse "SmartSPS SafeLine AC4S" stellt die ifm electronic die folgenden Anwender-Dokumentationen bereit: Inhalt / Beschreibung Dokument Technische Daten des AC422S in Tabellenform Datenblatt ▪ Betriebsanleitung * Hinweise zur Montage und elektrischen Installation des AC422S ▪...
Seite 9 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Sicherheitshinweise Inhalt Allgemeine Sicherheitshinweise ......................9 Notwendige Vorkenntnisse ........................9 Eingriffe in das Gerät ..........................9 > Allgemeine Sicherheitshinweise 8516 Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. Das Produkt nur bestimmungsgemäß verwenden. Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
Seite 10 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systembeschreibung Inhalt Bestimmungsgemäße Verwendung ....................11 Angaben zum Gerät ..........................12 Hardware ............................. 17 Software .............................. 26 8697 Dieses Kapitel beschreibt den Aufbau und die Komponenten des Systems.
Seite 11 Verbotene Verwendung ........................11 5310 > 3.1.1 Zugelassene Verwendung 19458 Die SmartSPS SafeLine AC422S integriert zwei AS-i Master, eine sichere SPS, eine Standard-SPS, einen WEB-Server und eine EtherNet/IP-Schnittstelle mit 2-Port-Switch. Die fehlersichere SmartSPS SafeLine • steuert den Datenaustausch zur Sensor- / Aktuator-Ebene. •...
Seite 12 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Angaben zum Gerät Inhalt Überblick .............................. 12 Bedienelemente ........................... 13 Anzeigeelemente ..........................13 Schnittstellen ............................14 Typenschild ............................16 5330 > 3.2.1 Überblick 7112 Legende: Display Status-LED (H1) 2 Funktionstasten 4 Pfeiltasten Anschlussstecker (X1) für AS-i 1, AS-i 2, Funktionserde Anschlussstecker (X2) für AUX Lokale Ein- und Ausgänge (X4) (hinter der Frontklappe)
Seite 13 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 3.2.2 Bedienelemente 15840 Das Gerät verfügt über folgende Bedienelemente. > Pfeil- und Funktionstasten 15867 Unterhalb des Displays befindet sich das Tastenfeld mit 2 Funktionstasten und 4 Pfeiltasten. Mit den Tasten steuert der Bediener die grafische Benutzeroberfläche (GUI) des Geräts. Bedienhinweise: →...
Seite 14 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 3.2.4 Schnittstellen 15839 Das Gerät verfügt über folgende Schnittstellen: > Ethernet-Konfigurationsschnittstellen 7107 Die Konfigurationsschnittstelle 1 (X3) befindet sich hinter der Frontklappe des Geräts. Die Konfigurationsschnittstelle 2 (X8) befindet sich unterhalb der EtherNet/IP-Schnittstelle (X6/X7). Der Nutzer kann über beide Schnittstellen auf folgende Funktionen zugreifen: ▪...
Seite 15 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Spannungsquelle / Spannungserde 19824 Die +24V und GND dienen der Spannungsversorgung der Safety IO-Platine des Safety-Moduls des AC422S. • Elektrischer Anschluss Hinweise zum elektrischen Anschluss: → (→ S. 29) > Lokale Eingänge 19825 Die lokale E/A-Schnittstelle bietet 8 Eingangskanäle für den Anschluss von Geräten (z.B. Sensoren, Schalter, Lichtvorhänge).
Seite 16 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 3.2.5 Typenschild 19822 Das Typenschild befindet sich an der rechten Gehäuseseite des Geräts. Es enthält folgende Informationen: QR-Code für Produkt-Webseite CE/cULus-Kennzeichnung Schutzklasse AS-i Zertifizierung TÜV-Zertifizierung Hardware-Stand Betriebsspannung für – Aux / Local-IO-Platine – AS-i maximale Stromaufname des Geräts maximale Last pro Ausgangskanal der lokalen E/A-Schnittstelle Typenkennzeichnung inkl.
Seite 17 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Hardware Inhalt Sicherheitsarchitektur .......................... 18 Betriebszustände des AC422S ......................22 Überwachungs- und Sicherungsmechanismen ................... 23 Fehlererkennung und -verarbeitung ....................24 19834...
Seite 18 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 3.3.1 Sicherheitsarchitektur Inhalt Systemarchitektur ..........................19 Prozesssicherheitszeit ......................... 21 19815...
Seite 19 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemarchitektur 20485 Der Hardware-Aufbau des Safety-Moduls des AC422S entspricht einer Realisierung nach DIN EN ISO 13849-1:2008, IEC 62061:2010 sowie IEC61508:2010 mit einer zweikanaligen Architektur mit Hardware-Fehler-Toleranz (HFT = 1). Das Gerät erreicht folgende Sicherheitskennwerte: • SIL 3 / SIL CL 3 bezogen auf IEC 61508:2010 und IEC 62061:2010 •...
Seite 20 Safety-Modul (→ (→ S. 21)) > Display 19855 Das Display stellt die grafische Bedienoberfläche des AC422S dar, über die der Anwender das Gerät konfigurieren und diagnostizieren kann. Die dabei entstehenden Daten tauscht das Display mit dem Main-Modul aus. > COM-Modul 19856 Das COM-Modul stellt die EtherNet/IP-Funktionalität des AC422S bereit.
Seite 21 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Safety-Modul 19840 Das Safety-Modul enthält die sicherheitsbezogene Hardware des AC422S. Die Architektur des Safety- Moduls bietet folgende Strukturmerkmale: • 1oo2-Hardware-Architektur (1 out of 2 architecture) • 2-kanaliger Aufbau mit separater Diagnose in beiden Kanälen • 2-kanalige sichere Eingänge wählbar •...
Seite 22 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 3.3.2 Betriebszustände des AC422S 19835 Der AC422S hat folgende Betriebszustände: • INIT • NORMALBETRIEB • SYSTEM STOP Folgende Abbildung zeigt das Zustandsdiagramm: • INIT Den Zustand INIT nimmt das Gerät automatisch nach dem Start ( ). Im Zustand INIT durchläuft das Gerät verschiedene Hardware- und Integrationstests (PBIT = Power-up Built-In Test).
Seite 23 Fehlermeldung wird im Online Support Center (OSC) des Geräts ausgegeben > Normalbetrieb 19844 Während des Normalbetriebs durchläuft das Safety-Modul des AC422S permanent einen Continuous Built-in Test (CBIT). Der CBIT dient der Erkennung zufälliger Hardware-Fehler. Er überwacht alle sicherheitsrelevanten Hardware-Module. Der CBIT besteht aus folgenden Routinen: •...
Seite 24 • alle sicheren AS-i Ausgangs-Slaves stellen das Senden von Codefolgen ein • Wiederanlaufsperre der fehlersicheren SPS > Fehlermeldung 19850 Auftretende Fehler signalisiert das AC422S über folgende Mechanismen: • Status-LEDs Status-LED (→ (→ S. 153)) • Online Support Center (OSC) Online Support Center (→...
Seite 25 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Sicherer Zustand 19851 Das Safety-Modul des AC422S befindet sich grundsätzlich im sicheren Zustand. Ausnahmen sind folgende Betriebszustände des fehlersicheren SPS: • Debug-Betrieb • Download-Betrieb • Sicherer Betrieb Tritt während dieser Betriebszustände ein fataler, schwerer oder Ausnahme-Fehler auf, nimmt das Safety-Modul des AC422S selbständig den sicheren Zustand ein.
Seite 26 Sicherheitsfunktionen .......................... 27 Zertifizierte Software-Komponenten für sichere Anwendungen ............27 7077 > 3.4.1 Software-Module des Geräts 19830 Das AC422S besitzt folgende Software-Module: Bedeutung Software-Module Umgebung für die Installation der Firmware Recovery-System Firmware des AC422S Firmware Laufzeitumgebung für die Ausführung von CODESYS-Anwendungen nach...
Seite 27 3.4.3 Zertifizierte Software-Komponenten für sichere Anwendungen 19821 Um sichere Anwendungen für den AC422S zu programmieren, stellt die ifm electronic zertifizierte Software-Komponenten für die Programmierumgebung CODESYS Safety 3.5 bereit. Zusätzlich kann der Anwender die zum Lieferumfang von CODESYS-Safety gehörenden Funktionsbibliotheken nutzen.
Seite 28 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Montage Inhalt Gerät montieren ........................... 28 22016 Gerät montieren 14343 Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Geräts un der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist.
Seite 29 ► Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. ► Gerät entsprechend der Klemmenbeschriftung anschließen. ► Eine elektrische Verbindung zwischen dem AC422S (X1, Klemme FE) und der Masse der Anlage herstellen. ► Die Schnittstellen X3, X6, X7 und X8 beidseitig erden.
Seite 30 ► Für die 24 V-Versorgung (Gerät, Safe-IO) ein Netzteil auswählen, das einen Ausgangsstrom von mindestens 3 A liefert. ► Die Leitungslänge der DC-Versorgungsleitung zwischen Netzteil und AC422S auf maximal 3 m beschränken. Die verwendeten Netzteile müssen dem Standard DIN EN 60950-1 für SELV/PELV genügen.
Seite 31 E/A-Schnittstelle auf die maximal erreichbaren SIL / Kat. / PL-Werte achten! > 5.3.1 Unterstützte Anschlussarten 11234 Die lokale E/A-Schnittstelle des AC422S unterstützt den Anschluss von sicheren und nicht-sicheren Geräten. Folgende Anschlussarten lassen sich realisieren: Beschreibung Anschlussart ▪ Eingang, 1-kanalig, nicht-sicher entspricht einem Standard-Eingang ▪...
Seite 32 11210 Die lokale E/A-Schnittstelle (X4) unterstützt den Anschluss der folgenden sicheren Gerätetypen. Die Signale der Taktausgänge sicherer Sensoren werden vom AC422S nicht ausgewertet. ► Mögliche Auswirkungen auf das erreichbare SIL/PL des Gesamtsystems beachten! Die ordnungsgemäße Funktion eines angeschlossenen lokalen Gerätes kann nur durch die Wahl einer für die Einsatzbedingungen geeigneten logischen Geräteschnittstelle in...
Seite 33 Die angegebenen Sicherheitseinstufungen sind nur mit geschützter Verdrahtung zwischen Schalter und AC422S erreichbar! ► Aktuelle Normenlage des Landes beachten, in dem das AC422S- Automatisierungssystem betrieben werden soll! Schalter muss die Bedingungen der Norm IEC 60947-5-1 (Anhang K) erfüllen! ► Beschaltung der Eingänge entsprechend des maximalen Sicherheitseinstufung (SIL /...
Seite 34 Sicherheitseinstufung (SIL / Kat. / PL) wählen! ► Bei Anschluss mehrerer MS-2 müssen die Testsignale unterschiedlich ausgelegt werden! ► Aktuelle Normenlage des Landes beachten, in dem das AC422S- Automatisierungssystem betrieben werden soll! ► Sicherheitsfunktion innerhalb der Zweitfehler-Eintrittszeit testen! Die Zweitfehler-Eintrittszeit beträgt 24 Stunden. Innerhalb dieser Zeit sollte einmal die...
Seite 35 ► Versorgungsspannungsgrenzen des Sensors beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 36 ► Versorgungsspannungsgrenzen des Sensors beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 37 ► Versorgungsspannungsgrenzen des Sicherheitslichtvorhangs beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 38 ► Versorgungsspannungsgrenzen des Sicherheitslichtvorhangs beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 39 ► Versorgungsspannungsgrenzen des Sicherheitslichtgitters beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 40 ► Versorgungsspannungsgrenzen des Sicherheitslichtgitters beachten! ► Beschaltung der Eingänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! Unter Verwendung der genannten ifm-Artikel lässt sich die maximale Sicherheitseinstufung gemäß der in der Tabelle angegebenen SIL-/Kat.-/PL-Werte erreichen. Aktuelle Normenlage beachten! ►...
Seite 41 ► Relais einmal pro Jahr auf korrekte Funktionsweise testen! Die angegebenen Sicherheitseinstufungen sind nur mit geschützter Verdrahtung zwischen Schalter und AC422S erreichbar! ► Aktuelle Normenlage des Landes beachten, in dem das AC422S- Automatisierungssystem betrieben werden soll! ► Geeignete Anlauftests durchführen!
Seite 42 ► Relais einmal pro Monat auf korrekte Funktionsweise testen! ► Beschaltung der Ein -und Ausgänge entsprechend der maximalen Sicherheitseinstufung (SIL / Kat. / PL) wählen! ► Aktuelle Normenlage des Landes beachten, in dem das AC422S- Automatisierungssystem betrieben werden soll! ► Geeignete Anlauftests durchführen!
Seite 43 ▪ IN4 und IN5 Bei der Verwendung anderer als der o.g. Eingangskombinationen übernimmt die ifm electronic keine Garantie für das Erreichen der angestrebten SIL / Kat. / PL! ► Schaltsignale von Sensoren an die mit IN1...IN8 bezeichneten Pins von Klemme X4 anschließen.
Seite 44 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Bedienung Inhalt Grafische Benutzeroberfläche steuern ....................44 Menüansicht ............................46 Seitenansicht ............................49 Web-Interface des Geräts nutzen ....................... 63 14805 > Grafische Benutzeroberfläche steuern 6930 Unterhalb des Displays befindet sich das Tastenfeld mit 6 Folientasten. Mit diesen Tasten steuert der Bediener die grafische Benutzeroberfläche des Geräts.
Seite 45 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 6.1.1 Funktionstasten 7090 Mit den 2 Funktionstasten löst der Bediener definierte Aktionen aus (z.B. Kontrollfeld aktivieren). Die Belegung der Funktionstasten ist kontextabhängig. Die 2 Textfelder in der Navigationsstatusleiste sind den jeweils darunterliegenden Funktionstasten zugeordnet. Sie zeigen, welche Aktion die Betätigung der Funktionstaste im aktuellen Arbeitsschritt auslöst.
Seite 46 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Menüansicht 6996 In der Menüansicht wählt der Benutzer die Menüseite mit der gewünschten Bedien- oder Anzeigefunktion. Legende: Infoleiste Hauptnavigationsleiste 1. Subnavigationsleiste 2. Subnavigationsleiste Markiertes Menüelement (Fokus) Navigationsstatusleiste mit • Beschriftung der Funktionstasten • Navigationskompass Überlange Texte werden in der Infoleiste als Lauftext dargestellt.
Seite 47 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 6.2.1 Navigation im Menü 10967 Zentrale Bedienelemente in der Menüansicht sind die 3 Navigationsleisten. Sie bilden die Menüstruktur der Gerätesoftware ab. Jede Navigationsleiste repräsentiert eine Menüebene. Die Symbole einer Navigationsleiste stehen für Untermenüs und Menüpunkte. Für die Navigation im Menü gelten folgenden Regeln: ►...
Seite 48 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Beispiel 11770 Um die Menüseite für die Einstelloptionen der geräteinternen Standard-SPS aufzurufen: 1. > Ausgangsposition nach Aufruf der Menüansicht 2. ► Mit [] das Menüsymbol [System] wählen. > Menüsymbol [System] hat Fokus. > 1. Subnavigationsleiste erscheint. 3.
Seite 49 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Seitenansicht 7959 In der Seitenansicht wählt der Benutzer die gewünschte Funktion und führt diese aus. Legende: Infoleiste Hauptnavigationsleiste Seite Scroll-Leiste Register Seitenelement mit Fokus Navigationsstatusleiste mit - Beschriftung der Funktionstasten - Navigationskompass > 6.3.1 Auf einer Menüseite navigieren 15831 Die Seite enthält Elemente, mit denen der Bediener das Gerät steuern oder Informationen abrufen kann.
Seite 50 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 6.3.2 Navigationshilfen nutzen 14838 Für eine bessere Orientierung bei der Navigation auf einer Seite folgende Hilfen nutzen: > Die Infoleiste zeigt detaillierte Informationen zum markierten Element (Fokus). Überlange Texte zeigt die Infoleiste als Lauftext an. > Das aktive Menüsymbol in der Hauptnavigationsleiste besitzt einen dunklen Hintergrund.
Seite 51 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 6.3.3 Beschreibung der Steuerelemente Inhalt Register/Registerkarte ......................... 52 Schaltfläche ............................53 Kontrollfeld ............................53 Liste ..............................54 Slave-Selektor ............................. 55 Bestätigungsmeldung .......................... 60 Numerikfeld ............................61 Binärfeld .............................. 62 7013 Eine Seite besteht aus verschiedenen Steuerelementen.
Seite 52 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Register/Registerkarte 8737 Ein Register gruppiert die Funktionen einer Menüseite. Ein Register besteht aus mindestens 2 Registerkarten. Jede Registerkarte bündelt zusammengehörende Funktionen. Beispiel: > Registerkarte im Fokus hat orangefarbenen Hintergrund > Infoleiste zeigt Bezeichnung der aktiven Registerkarte (im Beispiel: Fehler/Slave).
Seite 53 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltfläche 14196 Mit einer Schaltfläche kann der Bediener eine definierte Aktion einmalig ausführen. Die Beschriftung der Schaltfläche benennt die Aktion. Beispiel: Bedienung: Schaltfläche wählen ► Mit Pfeiltasten [] / [] die Schaltfläche wählen. > Gewählte Schaltfläche erhält orangefarbenen Rahmen: Schaltfläche aktivieren ►...
Seite 54 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Liste 7042 Eine Liste stellt eine Menge definierter Werte bereit. Der Bediener kann aus dieser Menge genau einen Wert auswählen (= Auswahl 1 aus n). Beispiele: = Liste ohne Beschreibung = Liste mit Beschreibung Bedienung: Liste markieren ►...
Seite 55 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Slave-Selektor 7018 Der Slave-Selektor dient zur Auswahl eines AS-i Slaves oder einer AS-i Adresse. Legende: Anzeige des Betriebsart des AS-i Masters Symbol für AS-i Adresse Markierte AS-i Adresse (Fokus) Statusmeldung für markierte AS-i Adresse > Die Status-LED zeigt die aktive Betriebsart des AS-i Masters: = AS-i Master im Geschützten Betrieb = AS-i Master im Projektierungsmodus >...
Seite 56 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht Slave-Status 6992 > Der Slave-Selektor zeigt eine Übersicht der Slaves im gewählten AS-i Netzwerk. > Die Symbolfarbe gibt Auskunft über den Slave-Status. Bedeutung der Symbole und Farben: → Slave-Status: Farb-Code + Symbole (→ S. 57) >...
Seite 57 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Slave-Status: Farb-Code + Symbole 11236 A/B-Slave Farbe Single-Slave Bedeutung grau Kein Slave gefunden: Slave-Adresse ist weder in der LPS, noch in der LDS grün Slave ist aktiviert (in LAS) Konfigurationsfehler Typ 1: Slave ist projektiert (in LPS) aber nicht gefunden (in LDS) gelb Slave meldet einen Peripheriefehler pink...
Seite 58 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht freie Slave-Adressen 6993 Der Slave Selektor zeigt in dieser Ansicht die freien und belegten AS-i Adressen. > Die Symbolfarbe gibt Auskunft über den Zustand der AS-i Adresse. Bedeutung der Symbole und Farben: Freie Slave-Adressen: Farb-Code + Symbole →...
Seite 59 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Freie Slave-Adressen: Farb-Code + Symbole 11239 A/B-Slave Farbe Single-Slave Bedeutung Prio. grau Slave-Adresse ist bereits belegt. türkis Adresse ist frei gemäß LDS (= kein Slave gefunden), jedoch: Adresse gehört bereits zu einer gespeicherten Projektierung (= Applikations-Profil). blau Adresse ist frei gemäß...
Seite 60 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Bestätigungsmeldung 7033 Die Bestätigungsmeldung ist eine Sicherheitsabfrage. Sie erscheint bei tiefgreifenden Änderungen der Systemeinstellungen. Die Bestätigungsmeldung zeigt die vorgenommenen Änderungen. Der Bediener muss die Änderungen quittieren, damit diese wirksam werden. Beispiel: > Aktion: AS-i Slave-Adresse von 1a nach 1b ändern >...
Seite 61 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Numerikfeld 7046 Das Numerikfeld ermöglicht die Eingabe von ganzzahligen Werten. Der Wertebereich ist kontextabhängig. Numerikfelder sind Bestandteile folgender GUI-Elemente: Beispiel Bedeutung Steuerelement Eingabe einer IP-Adresse (IPv4) im Format [w.x.y.z] IP-Adresse ▪ w | x | y | z = Netzsegmente (Wertebereich: 0... 255) Eingabe eines Datums im Format [JJJJ-MM-TT] Datum ▪...
Seite 62 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Eingestellte Werte übernehmen ► Mit Funktionstaste [Auswahl] die eingestellten Werte übernehmen und den Editiermodus beenden. ODER: Mit Funktionstaste [Zurück] die bereits eingestellten Werte zurücksetzen und den Editiermodus beenden. > Datum-Steuerelement zeigt gültiges Datum Der eingestellte Wert ist nicht immer sofort wirksam. Oft muss die Änderung separat bestätigt werden (z.B.
Seite 63 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Web-Interface des Geräts nutzen Inhalt Allgemeines ............................63 Empfohlene Browser ........................... 64 Bedienhinweise ........................... 64 7068 Das Gerät verfügt über einen integrierten Web-Server. Er erzeugt ein Web-Interface, das einen Fernzugriff per Web-Browser auf das Gerät erlaubt. Der Bediener kann damit das Gerät über ein Ethernet-Netzwerk komfortabel konfigurieren, parametrieren und im Dauerbetrieb überwachen.
Seite 64 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 6.4.2 Empfohlene Browser 7070 Für eine korrekte Darstellung des Web-Interface einen der folgenden Internet-Browser verwenden: ▪ Microsoft Internet Explorer (ab Version 8.0) ▪ Mozilla Firefox (ab Version 3.5) > 6.4.3 Bedienhinweise 7072 > Web-Interface: Aufrufen 10283 ►...
Seite 65 Schließen und erneutes Starten des Web-Browsers • Neustart des PCs/Laptops • Neustart des AC422S Um nicht-autorisierte Zugriffe auf die Geräte-Einstellungen zu verhindern: ► Nach Beendigung des Zugriffs über den Web-Browser manuell vom Web-Interface des Geräts abmelden! (→ Vom Web-Interface abmelden (→...
Seite 66 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Vom Web-Interface abmelden 14276 ► Web-Interface aufrufen (→ Bedienhinweise (→ S. 64)). > Im oberen Bereich des Web-Interface erscheint Statuszeile mit Statusmeldung: ► Mit Mausklick auf Schaltfläche [Abmelden] vom Web-Interface abmelden. > Statusleiste zeigt geänderten Status: >...
Seite 67 Menüfunktionen ........................... 68 Quick-Setup ............................69 AS-i 1 / AS-i 2 ............................80 System ..............................91 Schnittstellen ............................. 111 Safety ..............................127 ifm-Systemlösungen .......................... 139 18788 Dieses Kapitel beschreibt die Menüfunktionen der grafischen Benutzeroberfläche (GUI) des Geräts. > Startbildschirm 18922 Nach dem Start des Geräts erscheint der Startbildschirm der grafischen Benutzeroberfläche...
Seite 68 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Menüfunktionen 23463 Die Hauptnavigationsleiste des AC422S bietet Zugriff auf folgende Menüs: Beschreibung Symbol Zugriff auf die wichtigsten Gerätefunktionen → System (→ S. 91) Konfiguration und Diagnose des AS-i 1 Netzwerks (AS-i Master, AS-i Slaves) AS-i 1 / AS-i 2 →...
Seite 69 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Quick-Setup 14809 Das Menü [Quick-Setup] bietet einen Schnellzugriff auf die wichtigsten Gerätefunktionen. Funktionen Navigationspfad → Quick-Setup: AS-i Netzwerke projektieren (→ S. 70) Quick-Setup: Betriebsart der AS-i Master einstellen → (→ S. 71) → Quick-Setup: Ausgangskontrolle einstellen (→...
Seite 70 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.1 Quick-Setup: AS-i Netzwerke projektieren 14810 Bei einem Projektierungsabgleich führt der AS-i Master folgende Aktionen aus: • Speicherung der Konfigurationsdaten aller erkannten AS-i Slaves (LDS) • Übernahme der erkannten AS-i Slaves in die Liste der projektierten Slaves (LPS) Bei einem Projektierungsabgleich werden im AS-i Master alle Ausgangsparameter der nicht angeschlossenen AS-i Slaves auf ihren Default-Wert rückgesetzt (Single-/A-Slaves = 0xF, B- Slaves = 0x7).
Seite 71 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.2 Quick-Setup: Betriebsart der AS-i Master einstellen 14812 Betriebsarten des AS-i Master Informationen zu den Betriebsarten eines AS-i Masters:→ (→ S. 170) Um die Betriebsarten der AS-i Master einzustellen: Menüseite wählen ► ► Registerkarte [Betriebsarten] wählen. Betriebsart des AS-i Master 1 und Verhalten der angeschlossenen AS-i Slaves einstellen ►...
Seite 72 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.3 Quick-Setup: Ausgangskontrolle einstellen 17867 Auf die Ausgänge der angeschlossenen AS-i Slaves darf immer nur genau eine Steuerungsinstanz schreibend zugreifen. Über den Parameter [Ausgangskontrolle] stellt der Bediener diese Steuerungsinstanz ein. Um die Steuerungsinstanz der AS-i Slave-Ausgänge einzustellen: Menüseite wählen ►...
Seite 73 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.5 Quick-Setup: EtherNet/IP-Schnittstelle einstellen 12131 Das Gerät bietet folgende Möglichkeiten für die Konfiguration der EtherNet/IP-Schnittstelle: • Der Bediener stellt die Schnittstellen-Parameter (IP-Adresse, Netzmaske, Manuell = Gateway-Adresse) manuell ein. • Schnittstellen-Parameter werden automatisch über eins der folgenden Automatisch = Protokolle eingestellt.
Seite 74 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle IP-Parameter automatisch einstellen ► In Liste [IP Mode] entweder DHCP oder BOOTP wählen. ► Mit [Übernehmen] die Änderungen speichern. > Gerät bezieht IP-Parameter von DHCP- oder BOOTP-Server. Die automatische Parametrisierung der Schnittstelle kann bis zu 10 Sekunden dauern. Aktuelle Einstellungen anzeigen >...
Seite 75 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.6 Quick-Setup: Konfigurationsmodus einstellen 12236 Das Gerät kann auf 2 unterschiedliche Arten konfiguriert werden: Top-Down-Modus: Die gerätespezifischen Parameter und die Modulkonfiguration werden über die Projektierungssoftware des EtherNet/IP-Controllers eingestellt. Unabhängig-Modus: Die Parameter der EtherNet/IP-Schnittstelle werden über die grafische Benutzerschnittstelle des Geräts eingestellt.
Seite 76 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.7 Quick-Setup: Konfigurationsschnittstelle 1 einstellen 14820 Das Gerät bietet folgende Möglichkeiten für die Konfiguration der Ethernet-Konfigurationsschnittstelle 1 (X3): • Der Bediener stellt die Schnittstellen-Parameter (IP-Adresse, Netzmaske, Manuell = Gateway-Adresse) manuell ein. • Schnittstellen-Parameter werden automatisch eingestellt. Der Bediener kann Automatisch = zwischen folgenden Protokollen wählen: •...
Seite 77 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle ► Weiter mit → Schritt 5 IP-Parameter automatisch einstellen ► [IP-Adresse autom. beziehen] aktivieren. ► Mit [Übernehmen] die Änderungen speichern. > Gerät versucht, IP-Parameter von einem DHCP-Server zu beziehen. > Schlägt die Konfiguration der IP-Parameter über DHCP-Server fehl, erzeugt das Gerät die IP-Parameter mit dem Zeroconf-Protokoll.
Seite 78 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.9 Quick-Setup: AS-i Slaves an AS-i Master 1 adressieren 14821 Um die Adresse eines AS-i Slaves an AS-i Master 1zu ändern: Menüseite wählen ► ► Registerkarte [Adressierung AS-i 1] wählen. AS-i Slave wählen > Seite zeigt Ansicht mit aktueller Adressierung und Status der AS-i Slaves am gewählten AS-i Master (→...
Seite 79 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.3.10 Quick-Setup: AS-i Slaves an AS-i Master 2 adressieren 11671 Die Adressierung der AS-i Slaves an AS-i Master 2 entspricht der Vorgehensweise bei der Quick-Setup: AS-i Slaves an AS-i Master 1 Adressierung der AS-i Slaves an AS-i Master 1 (→ adressieren (→...
Seite 80 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle AS-i 1 / AS-i 2 15912 Die Menüs [AS-i 1] bzw. [AS-i 2] bieten Zugriff auf Konfigurations- und Diagnosefunktionen der AS-i Netzwerk-Komponenten. Inhalt Navigationspfad AS-i Master-Einstellungen Betriebsart des AS-i Masters einstellen → (→ S. 81) Projektierungsabgleich ausführen →...
Seite 81 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.4.1 AS-i 1 / AS-i 2: Master-Einstellungen 8996 Der Menüpunkt [Master-Einstellungen] bietet Zugriff auf Konfigurationsoptionen des gewählten AS-i Masters. > Betriebsart des AS-i Masters einstellen 15877 Betriebsarten des AS-i Master Weitere Informationen zu den Betriebsarten des AS-i Masters: → (→...
Seite 82 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Projektierungsabgleich ausführen 14825 Beim Projektierungsabgleich übernimmt der AS-i Master die Konfiguration aller aktuell im AS-i Netz gefundenen AS-i Slaves in seinen Speicher und vergibt an jeden eine gültige AS-i Adresse. Der Projektierungsabgleich kann nur im Projektierungsmodus ausgeführt werden: Betriebsart des AS-i Masters einstellen ►...
Seite 83 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.4.2 AS-i 1 / AS-i 2: Diagnose 14891 Das Menü [Diagnose] bietet Zugriff auf Diagnosedaten des gewählten AS-i Netzwerks. > Fehlerzähler anzeigen und rücksetzen 14895 Um die AS-i Fehlerzähler anzuzeigen und zurückzusetzen: Menüseite wählen > oder >...
Seite 84 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Auswertung der Spannungsversorgung anzeigen 14897 Um die Auswertung der Spannungsversorgung anzuzeigen: Menüseite wählen > oder > ► ► Registerkarte [Spannungsversorgung] wählen. Auswertung der Spannungsversorgung anzeigen > Seite zeigt folgende Informationen: Beschreibung Mögliche Werte Name [Aux] Methode der Spannungsversorgung Spannung wird getrennt aus AS-i Netz und AUX [Versorgt durch] 24 V eingespeist.
Seite 85 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.4.3 AS-i 1 / AS-i 2: AS-i Slaves 9037 Das Menü [AS-i Slaves] bietet Zugriff auf Informationen und Konfigurationsoptionen der AS-i Slaves. Der Umfang der angezeigten Konfigurationsoptionen (Registerkarten [Daten] und [Einstellungen] hängt vom Status des gewählten AS-i Slaves ab. >...
Seite 86 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Beschreibung Beispiel / Mögliche Werte Name Aktuelle Werte der digitalen [Ausgänge] Ausgänge (binäre und hexadezimale Darstellung) Daten-Bit ist ausgeschaltet (0 / OFF) Daten-Bit ist eingeschaltet (1 / ON) Tippbetrieb deaktiviert ("Schalter-Modus") ▪ [Tippbetrieb] Parameter steuert das Verhalten der Ausgänge bei einer Änderung des >...
Seite 87 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Digitale Ausgangswerte manuell ändern 14910 WARNUNG! Manuelle Änderungen der Ausgangswerte können ungewollte Folgen für den Steuerungsprozess haben. > Gefahr von Personenschaden! > Gefahr von Sachschaden an der Maschine/Anlage! Die manuelle Änderung der digitalen Ausgangswerte liegt in der Verantwortung des Bedieners! ►...
Seite 88 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle AS-i Slave-Informationen anzeigen 10935 Um Informationen über einen AS-i Slave anzuzeigen: Menüseite wählen > oder > ► ► AS-i Slave wählen (→ Slave-Selektor (→ S. 55)). ► Registerkarte [Informationen] wählen. Informationen über AS-i Slave anzeigen > Seite zeigt folgende Informationen: Beschreibung Mögliche Werte...
Seite 89 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle AS-i Slave-Adresse ändern 14904 Um die Adresse eines AS-i Slaves zu ändern: Menüseite wählen ► > oder > ► AS-i Slave wählen (→ Slave-Selektor (→ S. 55)). ► Registerkarte [Einstellungen] wählen. Adresse des AS-i Slaves ändern ►...
Seite 90 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Extended ID1 des AS-i Slaves ändern 10952 Um die Extended ID1 eines AS-i Slaves einzustellen: Menüseite wählen > oder > ► ► AS-i Slave wählen (→ Slave-Selektor (→ S. 55)). ► Registerkarte [Einstellungen] wählen. Extended ID1 einstellen >...
Seite 91 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle System 10979 Das Menü [System] bietet Zugriff auf Konfigurationsoptionen des Systems und der geräteinternen Standard-SPS. Funktionen Navigationspfad Geräteinterne Standard-SPS System: Speicherprogrammierbare Steuerung (SPS) → (→ S. 92) > System-Informationen → Versionsinformationen anzeigen (→ S. 98) > System-Einstellungen Ausgangskontrolle einstellen →...
Seite 92 Standard-SPS-Applikationen steuern → > > (→ S. 95) → Target-Visualisierung anzeigen (→ S. 96) Standard-SPS-Diagnose → Speicherbelegung anzeigen (→ S. 97) > > Hinweise zur Programmierung der geräteinternen Standard-SPS mit CODESYS bietet das Programmierhandbuch: → www.ifm.com > Produktseite > [Downloads]...
Seite 93 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle SPS: Informationen 11778 Der Menüpunkt [Informationen] bietet Zugriff auf den Status der Standard-SPS und Projekt- Informationen. > Status der CODESYS-Standard-SPS anzeigen 14841 Um Informationen über den aktuellen Status der geräteinternen Standard-SPS anzuzeigen: Menüseite wählen > > ►...
Seite 94 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle SPS: Einstellungen 16217 Die Menüseite [Einstellungen] bietet Zugriff auf die Standard-SPS-Anwendungen (Apps) auf dem Gerät. > Einzelne Standard-SPS-Applikation steuern 14846 [App x/y] – x ... Nummer der angezeigten App – y ... Gesamtzahl der gespeicherten Apps Status und Name der Applikation = Applikation gestoppt = Applikation gestartet...
Seite 95 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Standard-SPS-Applikationen steuern 14847 Um alle auf dem Gerät gespeicherten Standard-SPS-Applikationen zu steuern: Menüseite wählen ► > > ► Registerkarte [Alle Applikationen] wählen. Statusinformationen über Standard-SPS-Applikationen anzeigen > Seite zeigt folgende Informationen: Beschreibung Name Anzahl der auf dem Gerät gespeicherten Applikationen [Gesamt] Anzahl der aktuell laufenden Applikationen [Gestartet]...
Seite 96 Target-Visualisierung anzeigen 9055 Der Anwender kann mit dem Programmiersystem CODESYS optional eine Target-Visualisierung programmieren, um eine anwendungsspezifische Bedienoberfläche für das Display des AC422S zu erstellen. Die Target-Visualisierung wird zusammen mit dem CODESYS-Projekt auf das Gerät geladen, muss aber manuell aktiviert werden.
Seite 97 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle SPS: Diagnose 10936 Der Menüpunkt [Diagnose] bietet Zugriff auf Diagnosedaten der geräteinternen Standard-SPS. > Speicherbelegung anzeigen 14845 Um Informationen über die aktuelle Speicherbelegung anzuzeigen: Menüseite wählen > > ► ► Registerkarte [Speicher] wählen. Speicherbelegung anzeigen > Seite zeigt folgende Informationen: Beschreibung Name...
Seite 98 ► ► Registerkarte [Version] wählen. Versionsinformationen anzeigen > Seite zeigt folgende Informationen: Beschreibung Mögliche Werte Name Artikelnummer des Geräts z.B. AC422S [Modell] z.B. 000000113034 Seriennummer des Geräts [S.-Nr.] Versionsnummer der installierten Firmware z.B. 4.3.9 [Build] Versionsnummer der Hauptplatine des Geräts z.B.
Seite 99 Die geräteinterne Standard-SPS steuert die Ausgänge der AS-i Slaves. Änderungen speichern ► Mit [Auswahl übernehmen] die Änderungen speichern. > Gewählte Instanz steuert die Ausgänge der AS-i Slaves. Die Ausgänge der sicheren AS-i Slaves werden immer von der fehlersicheren SPS des AC422S gesteuert!
Seite 100 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Menü-Sprache umschalten 7088 Um einzustellen, in welcher Sprache die Texte der grafischen Benutzeroberfläche (GUI) angezeigt werden: Menüseite wählen > ► ► Registerkarte [Systemeinstellungen] wählen. Menü-Sprache wählen > Liste [Sprache] zeigt die aktuell eingestellte Sprache, in der die GUI-Texte angezeigt werden. ►...
Seite 101 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Verhalten des Displays einstellen 9107 Um das Verhalten des Displays (Bildschirmschoner, Verhalten bei Inaktivität) einzustellen: Menüseite wählen ► > ► Registerkarte [Systemeinstellungen] wählen. Verhalten des Displays einstellen ► Folgende Parameter wie gewünscht einstellen: Beschreibung Mögliche Werte Parameter Status des Bildschirmschoners Bildschirmschoner ist inaktiv:...
Seite 102 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemzeit einstellen 10954 Die Systemzeit besteht aus Datum und Uhrzeit. Das Gerät bietet folgende Möglichkeiten, um die Systemzeit des Geräts einzustellen: • Der Bediener stellt Datum und Uhrzeit manuell ein. Manuell: • Das Gerät verfügt über einen NTP-Client. Damit kann die Systemzeit Per NTP-Server: mit einem NTP-Server synchronisiert werden.
Seite 103 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemzeit manuell einstellen 10963 Um die Systemzeit manuell einzustellen: Menüseite wählen ► > ► Registerkarte [Uhr] wählen. NTP-Client des Geräts deaktivieren ► Kontrollfeld [NTP aktivieren] deaktivieren (→ Systemzeit einstellen (→ S. 102)). ► Schaltfläche [Auswahl übernehmen] aktivieren. >...
Seite 104 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemzeit mit NTP-Server synchronisieren 10969 Um die Systemzeit mit einem NTP-Server zu synchronisieren: Um Systemzeit und Datum per Network Time Protocol (NTP) zu synchronisieren, muss die Konfigurationsschnittstelle des Geräts direkt oder über ein Netzwerk mit einem NTP-Server verbunden sein.
Seite 105 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemzeit vom PC übernehmen 15756 Um die Datum und Uhrzeit eines PC/Laptops zu übernehmen: Web-Interface des Diese Funktion ist nur über das Web-Interface des Geräts verfügbar (→ Geräts nutzen (→ S. 63)). Voraussetzungen: ► Gerät mit PC/Laptop verbinden (→ Konfigurationsschnittstellen: Verbindungskonzepte (→...
Seite 106 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gerätekonfiguration klonen 7276 Diese Funktion ist nur über die lokale Bedienoberfläche des Geräts verfügbar! Das Gerät bietet die Möglichkeit, ein Abbild der aktuellen Gerätekonfiguration zu erstellen, auf ein anderes Gerät zu übertragen und dort zu aktivieren (klonen). Der Export/Import der Konfigurationsdatei erfolgt über eine SD-Karte.
Seite 107 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gerätekonfiguration exportieren 16199 ACHTUNG! Während des Exports sind die Steuerungsfunktionen des Geräts nicht verfügbar. > Gefahr von unerwünschtem Systemverhalten ► Die Gerätekonfiguration nicht während des laufenden Betriebs der Anlage exportieren! ACHTUNG! Die Unterbrechung des Exports kann zu einer defekten Exportdatei führen. >...
Seite 108 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gerätekonfiguration importieren 14442 ACHTUNG! Der Import eines falschen oder fehlerhaften Bootprojekts kann zu einem nicht sicheren Zustand der Anlage führen. > Gefahr von unerwünschtem Systemverhalten ► Nach dem Import der Gerätekonfiguration alle Sicherheitsfunktionen der Anlage prüfen. 16200 ACHTUNG! Während des Imports sind die Steuerungsfunktionen des Gerät nicht verfügbar.
Seite 109 Menüseite wählen ► > ► Registerkarte [Diagnoseprotokoll] wählen. Diagnoseprotokoll speichern ► Schaltfläche [Diagnoseprotokoll generieren] aktivieren. > AC422S generiert Diagnoseprotokoll. > Fortschrittsbalken zeigt Zustand des Prozesses. > Dialog-Fenster erscheint. ► Dateiname und Speicherort wählen und mit [OK] bestätigen. > Diagnoseprotokoll wird als HTML-Datei an gewähltem Ort gespeichert.
Seite 110 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.5.4 System: Diagnose 9053: Der Menüpunkt [Diagnose] bietet Zugriff auf die Diagnosedaten des Geräts. > Diagnosedaten anzeigen 15827 Um die Diagnosedaten des Geräts anzuzeigen: Menüseite wählen > ► Diagnosedaten anzeigen > Seite zeigt folgende Informationen: Beschreibung Mögliche Werte Name Betriebszeit der Systems und der...
Seite 111 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schnittstellen 7106 Das Menü [Schnittstellen] bietet Zugriff auf Konfigurationsoptionen der Schnittstellen des Geräts. Funktionen Navigationspfad Konfigurationsschnittstelle 1 IP-Parameter manuell einstellen → (→ S. 113) → IP-Parameter automatisch einstellen > (→ S. 113) → Ethernet-Informationen anzeigen (→ S. 114) Konfigurationsschnittstelle 2 →...
Seite 112 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.6.1 Schnittstellen: Konfigurationsschnittstelle 1 7279 Das Menü [Konfigurationsschnittstelle 1] bietet Zugriff auf Einstellungen der Ethernet- Konfigurationsschnittstelle 1 (Port X3). > Hinweise zu IP-Einstellungen 14856 Das Gerät bietet folgende Möglichkeiten für die Konfiguration der Ethernet-Konfigurationsschnittstelle • Der Bediener stellt die Schnittstellen-Parameter (IP-Adresse, Netzmaske, Manuell = Gateway-Adresse) manuell ein.
Seite 113 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle IP-Parameter manuell einstellen 14860 Um die IP-Parameter der Konfigurationsschnittstelle 1 manuell einzustellen: Menüseite wählen ► > ► Registerkarte [IP-Setup] wählen. DHCP-Client deaktivieren ► Kontrollfeld [IP-Adresse autom. beziehen] deaktivieren (→ Hinweise zu IP-Einstellungen (→ S. 112)). > IP-Adressfelder [IP-Adresse], [Subnetzmaske] und [Gateway-Adresse] sind editierbar.
Seite 114 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Ethernet-Informationen anzeigen 14857 Um Ethernet-Informationen zur Konfigurationsschnittstelle 1 anzuzeigen: Menüseite wählen > ► ► Registerkarte [Ethernet-Informationen] wählen. Ethernet-Informationen anzeigen > Seite zeigt folgende Informationen: Beschreibung Name MAC-Identifikationsnummer der Schnittstelle [MAC-ID] > 7.6.2 Schnittstellen: Konfigurationsschnittstelle 2 7234 Das Menü...
Seite 115 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.6.3 Schnittstellen: EtherNet/IP-Schnittstelle 16197 Das Menü [EtherNet/IP] bietet Zugriff auf Informationen, Einstellungen und Diagnosedaten der EtherNet/IP-Schnittstelle. Funktionen Navigationspfad EtherNet/IP-Informationen Informationen anzeigen → (→ S. 116) → EtherNet/IP-Daten anzeigen > > (→ S. 117) → Modulkonfiguration anzeigen (→...
Seite 116 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle EtherNet/IP: Informationen 11781 Der Menüpunkt [Informationen] bietet Zugriff auf Informationen über die EtherNet/IP-Schnittstelle. > Informationen anzeigen 12166 Um Informationen über die EtherNet/IP-Schnittstelle anzuzeigen: Menüseite wählen ► > > ► Registerkarte [Informationen] wählen. Informationen über die EtherNet/IP-Schnittstelle anzeigen >...
Seite 117 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle EtherNet/IP-Daten anzeigen 12168 Um die EtherNet/IP-Daten anzuzeigen: Menüseite wählen ► > > ► Registerkarte [Daten] wählen. EtherNet/IP-Daten anzeigen > Seite zeigt folgende Informationen: Bedeutung Mögliche Werte Bezeichnung MAC-ID der EtherNet/IP-Schnittstelle z.B. 00:02:01:01:27:CF [MAC-ID] RPI-Zeit in Millisekunden [ms] [RPI Zeit] (RPI = Requested Packet Interval) →...
Seite 118 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Modulkonfiguration anzeigen 12193 Um die aktuelle Konfiguration der EtherNet/IP-Module anzuzeigen: Menüseite wählen > > wählen. ► ► Registerkarte [Modulkonfiguration] wählen. Modulkonfiguration anzeigen > Seite zeigt die aktive Konfiguration der EtherNet/IP-Module (→ Übersicht: EtherNet/IP-Module (→ S. 204)). >...
Seite 119 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle EtherNet/IP: Einstellungen 16196 Der Menüpunkt [Einstellungen] bietet Zugriff auf die Konfigurationsoptionen der EtherNet/IP- Schnittstelle. > Hinweise zu IP-Einstellungen 12228 Das Gerät bietet folgende Möglichkeiten für die Konfiguration der EtherNet/IP-Schnittstelle: • Der Bediener stellt die Schnittstellen-Parameter (IP-Adresse, Netzmaske, Manuell = Gateway-Adresse) manuell ein.
Seite 120 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle IP-Parameter manuell einstellen 15883 Um die IP-Parameter der EtherNet/IP-Schnittstelle manuell einzustellen: Voraussetzungen: • Schnittstelle X6 / X7 ist mit <Feldbus>-Netzwerk verbunden (Status-LED des Ports leuchtet grün). Menüseite wählen > > ► ► Registerkarte [Feldbus] wählen. Manuelle Konfiguration aktivieren ►...
Seite 121 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Konfigurationsmodus einstellen 15884 Gerät konfigurieren Weiterführende Informationen: → (→ S. 235) Um den Konfigurationsmodus des Geräts einzustellen: Menüseite wählen > > ► ► Registerkarte [Feldbus] wählen. Konfigurationsmethode für EtherNet/IP-Parameter wählen > Folgenden Parameter wie gewünscht einstellen: Beschreibung Mögliche Werte Parameter...
Seite 122 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gerätespezifische Parameter einstellen 15909 Parameter können nur geändert werden, wenn der Konfigurationsmodus auf den Wert Konfigurationsmodus einstellen Unabhängig eingestellt ist (→ (→ S. 121)). Um die gerätespezifischen Parameter einzustellen: Anzahl der zu übertragenden Kanäle pro analogem Eingangs-Slave einzustellen: Menüseite wählen >...
Seite 123 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Rückfallwert einstellen ► Folgenden Parameter wie gewünscht einstellen: Beschreibung Mögliche Werte Parameter Verhalten der Slave- [Ausgänge halten] Ausgänge halten die Werte, welche [Rückfallwert] Ausgänge im Falle einer unmittelbar vor der Unterbrechung der Verbindungsunterbrechung angelegen EtherNet/IP-Verbindung haben. [Ausgangs-Reset] Ausgänge werden auf die Initialwerte zurückgesetzt.
Seite 124 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle EtherNet/IP-Modulkonfiguration einstellen 12230 ACHTUNG Gefahr von Datenverlust! Für die Übertragung der zyklischen Prozessdaten zwischen Gerät und EtherNet/IP-SPS stehen pro Übertragungsrichtung jeweils eine begrenzte Anzahl von Datenworten bereit: • Eingangsdaten (= Module 1, 3, 5, 7, 9, 10, 13, 14): 248 Worte •...
Seite 125 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Beschreibung Mögliche Werte Parameter → Steckplatz 9 – Analoge Eingangsdaten Analoge Eingänge, Bereich 1 (→ S. 211) [EtherNet/IP Steckplatz 9] Steckplatz 10 – Analoge Eingangsdaten → Analoge Eingänge, Bereich 2 (→ S. 212) [EtherNet/IP Steckplatz 10] →...
Seite 126 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle EtherNet/IP: Diagnose 9126 Der Menüpunkt [Diagnose] bietet Zugriff auf Diagnosedaten der EtherNet/IP-Schnittstelle: > Diagnosedaten anzeigen 15875 Um Diagnosedaten der EtherNet/IP-Schnittstellen anzuzeigen: Menüseite wählen ► > > Diagnosedaten anzeigen > Seite zeigt folgende Informationen: Beschreibung Mögliche Werte Name Anzeige des Verbindungsstatus der [EtherNet/IP-...
Seite 127 (→ S. 138) > Die Elemente des Menüs [Safety] dienen ausschließlich Diagnosezwecken! Die Programmierung und Steuerung der sicherheitsrelevanten Funktionen des AC422S darf nur über das Entwicklungssystem CODESYS erfolgen (→ Programmierhandbuch) Hinweise zur Bedeutung abweichender Menüsymbole des Menüs [Safety] beachten! Verfügbarkeit der fehlersicheren SPS →...
Seite 128 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.7.1 Safety: Status der sicheren AS-i 1 Slaves 9019 Die Menüseite [Status der sicheren AS-i 1 Slaves] bietet Zugriff auf Diagnosedaten und Schaltzustände der sicheren AS-i Eingangs-Slaves an AS-i Master 1. > Status der sicheren AS-i Eingangs-Slaves anzeigen 14850 Die Menüseite zeigt Statusinformationen der sicheren AS-i Eingangs-Slaves am gewählten AS-i Master.
Seite 129 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Konfigurationsstatus: Farb-Codes + Symbole 18273 Farbe Symbol Bedeutung gelb keine sichere Konfiguration vorhanden grün sichere Konfiguration vorhanden > Diagnosedaten: Farb-Codes + Symbole 10926 Farbe Symbol Bedeutung weiß kein sicherer AS-i Eingangs-Slave vorhanden grau Sicherer AS-i Eingangs-Slave vorhanden, gehört aber nicht zur sicheren Konfiguration grün Sicherer AS-i Eingangs-Slave arbeitet fehlerfrei, kein Test notwendig gelb...
Seite 130 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltzustände der sicheren AS-i Eingangs-Slaves anzeigen 14851 Die Menüseite zeigt die Schaltzustände der sicheren AS-i Slaves am gewählten AS-i Master. Menüseite wählen > ► ► Registerkarte [Schaltzustände] wählen. Sicheren AS-i Slave wählen. > Seite zeigt Slave-Selektor mit den Schaltzuständen der sicheren AS-i Eingangs-Slaves: Legende: Schaltzustände S1/S2 der sicheren AS-i Eingangs- Slaves (Auswertung der Code-Halbfolgen)
Seite 131 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltzustände: Farb-Codes + Symbole 9020 Farbe Symbol Bedeutung weiß kein sicherer AS-i Eingangs-Slave der sicheren Konfiguration grau – Schalter offen – Code-Folge bereits eingelernt – Schalter offen – Code-Folge noch nicht eingelernt grün – Schalter geschlossen –...
Seite 132 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.7.2 Safety: Status der sicheren AS-i 2 Slaves 9014 Die Menüseite [Status der sicheren AS-i 2 Slaves] bietet Zugriff auf Diagnosedaten und Schaltzustände der sicheren AS-i Eingangs-Slaves an AS-i Master 2. Die Menüfunktionen entsprechen den Funktionen des Menüs [Status der sicheren AS-i 1 Slaves].
Seite 133 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.7.3 Safety: Lokale EAs 16661 Die Menüseite [Lokale EAs] bietet Zugriff auf Informationen über die Schaltzustände der lokalen Ein- und Ausgänge. > Schaltzustände der lokalen Eingänge anzeigen 15874 Um die Schaltzustände der lokalen Eingänge anzuzeigen: Menüseite wählen >...
Seite 134 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltzustände der Eingänge: Farb-Codes + Symbole 11776 Farbe Symbol Bedeutung grau Lokaler Eingang ist ausgeschaltet grün Lokaler Eingang ist eingeschaltet > Schaltzustände der logischen Geräte: Farb-Codes + Symbole 9017 Farbe Symbol Bedeutung weiß Lokaler Eingang ist als nicht-sicherer Eingang konfiguriert. gelb Testung des logischen Geräts angefordert grün...
Seite 135 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltzustände der lokalen Ausgänge anzeigen 9022 Um die Schaltzustände der lokalen Ausgänge anzuzeigen: Menüseite wählen ► > ► Registerkarte [Lokale Ausgänge] wählen. Schaltzustände der lokalen Ausgänge anzeigen > Menüseite zeigt folgende Informationen: Legende: Schaltzustände der logischen Geräte der lokalen Ausgänge (→...
Seite 136 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Schaltzustände der lokalen Ausgänge: Farb-Codes + Symbole 18799 Farbe Symbol Bedeutung grau Lokaler Ausgang ist ausgeschaltet grün Lokaler Ausgang ist eingeschaltet > Schaltzustände der logischen Geräte: Farb-Codes + Symbole 14837 Farbe Symbol Bedeutung weiß Lokaler Ausgang ist als nicht-sicherer Ausgang konfiguriert grün Logisches Gerät für sicheren Ausgang arbeitet korrekt Logisches Gerät für sicheren Ausgang ist im Fehlerzustand...
Seite 137 Ereignis Die Menüseite zeigt Informationen zu maximal 32 FSoE-Verbindungen. > Status der sicheren Quervernetzung anzeigen 23617 Um den Status der sicheren Quervernetzung zu einem anderen AC422S anzuzeigen: Menüseite wählen > ► ► Registerkarte [FSoE-Slaves] wählen. Status der Verbindung zu einem FSoE-Slave anzeigen >...
Seite 138 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.7.5 Safety: System 15913 Die Menüseite [System] bietet Zugriff auf Statusinformation der fehlersicheren SPS des AC422S. > Status-Informationen der fehlersicheren SPS anzeigen 14852 Um Status-Informationen der fehlersicheren SPS anzuzeigen: Menüseite wählen > ► Status-Informationen der fehlersicheren SPS anzeigen >...
Seite 139 7065 Dieses Menü ist nur über das Web-Interface des AC422S verfügbar. Web-Interface des Geräts nutzen → (→ S. 63) Das Menü [ifm Systemlösungen] bietet Zugriff auf Informationen und Installationsoptionen für ifm- Systemlösungen. Funktionen Navigationspfad ifm-Systemlösungen: Informationen über installierte ifm-Apps anzeigen →...
Seite 140 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.8.1 Hinweise zu ifm-Systemlösungen 7053 Für die einfache Umsetzung typischer Aufgabenstellungen mit dem AC422S stellt ifm electronic verschiedene Systemlösungen bereit. Systemlösungen bestehen aus Anwendungen, die von der geräteinternen CODESYS-Standard-SPS abgearbeitet werden. ifm-Systemlösungen und vom Anwender erstellte Standard-Anwendungen dürfen nicht gleichzeitig auf dem AC422S gespeichert und ausgeführt werden!
Seite 141 Um Informationen über die auf dem Gerät installierten ifm-Systemlösungen anzuzeigen: Menüseite wählen ► ► Registerkarte [Informationen] wählen. Informationen über installierte ifm-Apps anzeigen > Browser-Fenster zeigt Übersicht der installierten ifm-Apps. Zu jeder ifm-App werden folgende Informationen angezeigt: Bedeutung Information Bezeichnung der ifm-Systemlösungs-App [Name] Versionsnummer der ifm-Systemlösungs-App...
Seite 142 7092 Es darf nur eine Single-App, Basis-App oder CODESYS-Standard-SPS-Anwendung auf dem Gerät gespeichert sein. Bei der Installation einer Single/Basis-App werden alle auf dem Gerät gespeicherten ifm- Systemlösungen und CODESYS-Standard-SPS-Anwendungen gelöscht! Um eine Single- oder Basis-App auf dem Gerät zu installieren: Menüseite wählen...
Seite 143 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.8.4 Multi-App installieren 6954 Es dürfen maximal 5 Multi-Apps gleichzeitig auf dem Gerät gespeichert sein. Um eine Multi-App auf dem Gerät zu installieren: Voraussetzungen: > Basis-App ist installiert und gestartet (RUN-Zustand) (→ Single/Basis-App installieren (→ S. 142)) Menüseite wählen ►...
Seite 144 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 7.8.5 ifm-Apps aktualisieren 6925 Der Anwender kann eine auf dem Gerät installierte ifm-Systemlösung aktualisieren, indem er sie mit der neuen Version der ifm-Systemlösung überschreibt. Namenskonvention der ifm-Apps: AppName_x.y.z.ifmapp AppName = Name der ifm-App x.y.z = Versionsnummer der ifm-App...
Seite 145 EtherNet/IP-Schnittstelle konfigurieren ..................... 149 Ethernet-Konfigurationsschnittstelle einstellen ................. 150 Standard AS-i Slave tauschen ......................150 Sicheren AS-i Slave tauschen ......................151 15844 Dieser Abschnitt enthält Informationen über die Inbetriebnahme des AC422S. > Gerät montieren 15953 ► AC422S ordnungsgemäß montieren (→ Gerät montieren (→...
Seite 146 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 8.2.3 Lokale E/A-Schnittstelle 10860 Gehören zur geplanten Systemkonfiguration auch nicht-sichere und sichere Peripheriegeräte ohne AS-i Schnittstelle, müssen diese über die lokale E/A-Schnittstelle (X4) des AC422S eingebunden werden. • Installationshinweise zur lokalen E/A-Schnittstelle: → Geräte an lokaler E/A-Schnittstelle anschließen (→...
Seite 147 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Startbildschirm "Basic settings" 11226 Der Startbildschirm "Basic settings" erscheint nach folgenden Aktionen/Ereignissen: ▪ Erst-Inbetriebnahme ▪ Firmware-Update ▪ Datenverlust wegen Batterieausfalls "Basic settings" bietet Zugriff auf die Grundeinstellungen des Geräts (Sprache der GUI-Texte, Systemzeit). Auf dem Startbildschirm "Basic settings" gelten die gleichen Bedienhinweise wie in der Seitenansicht Seitenansicht (→...
Seite 148 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Systemzeit einstellen Option 1: Systemzeit manuell einstellen ► [Uhrzeit] und [Datum] zeigen die aktuelle Systemzeit. ► Kontrollfeld [NT aktivieren] deaktivieren. > Status-LED = ► In Gruppe [Uhrzeit] stellenweise die gewünschte Uhrzeit einstellen. ► In Gruppe [Datum] stellenweise das gewünschte Datum einstellen.
Seite 149 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Hinweis zur Firmware-Aktualisierung 13545 Ein Update der Firmware des AC422S darf nur durch autorisierte Mitarbeiter der ifm electronic durchgeführt werden! ► Kontaktieren Sie ihren AS-i Fachberater für weitere Informationen. Der Anwender muss nach einem Firmware-Update die existierende sicherheitsgerichtete Anwendung neu bewerten und sicherstellen, dass die definierte Sicherheitsfunktion weiterhin korrekt erfüllt wird.
Seite 150 AC422S erkennt einen Konfigurationsfehler und erzeugt eine entsprechende OSC-Meldung. Neuen AS-i Slave installieren ► Neuen AS-i Slave mit dem AS-i Netz verbinden. > AC422S erkennt den neuen AS-i Slave und weist ihm automatisch die Adresse des alten AS-i Slave zu. > OSC-Fehlermeldung verschwindet. >...
Seite 151 ► Neuen AS-i Slave mit dem AS-i Netz verbinden. > AC422S erkennt den neuen AS-i Slave und weist ihm automatisch die Adresse des alten AS-i Slave zu. > AC422S erkennt inkorrekte Codefolge und fordert per OSC-Meldung eine Testung des neuen AS-i Slaves an.
Seite 152 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Fehlerbehebung Inhalt Status-LEDs ............................153 Startbildschirm: Status-LEDs ......................154 Online-Diagnosefunktion ........................156 Online Support Center (OSC) ......................157 Verfügbarkeit der fehlersicheren SPS ....................160 Diagnoseprotokoll anzeigen ......................160 7288 Dieses Kapitel gibt Hinweise zur Erkennung von Fehlern und deren Beseitigung.
Seite 153 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Status-LEDs 7094 Die Status-LEDs des Geräts geben Auskunft über den aktuellen Zustand von Systemkomponenten. Lage der Status-LEDs am Gerät: → Überblick (→ S. 12) > 9.1.1 Status-LED: Basisgerät 6950 Bedeutung Status-LED grün Gerät ist gestartet und es liegt keine Warn- oder Fehlermeldung vor. gelb blinkt 0,5 Hz Es liegt eine Warnmeldung vor, jedoch keine Fehlermeldung.
Seite 154 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Startbildschirm: Status-LEDs 7777 Der Startbildschirm der grafischen Benutzeroberfläche bietet folgende Statusinformationen (→ Startbildschirm (→ S. 67)): > 9.2.1 Status des Web-Interface 20766 Bedeutung Status-LED Offline Web-Interface Status grün Online Web-Interface des Diese Funktion ist nur über das Web-Interface des Geräts verfügbar (→ Geräts nutzen (→...
Seite 155 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 9.2.5 Status der fehlersicheren SPS 20765 Bedeutung Status-LED grau keine Safety-Konfiguration vorhanden Safety SPS Status grün Safety-Konfiguration vorhanden Web-Interface des Diese Funktion ist nur über das Web-Interface des Geräts verfügbar (→ Geräts nutzen (→ S. 63)).
Seite 156 Das Gerät verfügt über eine Online-Diagnose-Funktion. Sie hilft dem Nutzer, Ursachen für auftretende Störungen und Fehler zu lokalisieren und zu beseitigen. > 9.3.1 Meldungstypen 18986 Die Online-Diagnosefunktion des AC422S unterscheidet 3 Arten von Meldungen: Bedeutung Symbol Meldungstyp ▪ Fehler Ein Fehler ist aufgetreten, ordnungsgemäßer Betreib des Geräts gestört ▪...
Seite 157 [Historie]: → OSC: Historie der Meldungen zeigen (→ S. 159) Es gelten folgende Regeln für die Anzeige von Meldungen: • Systemkomponenten des AC422S (Hardware, Firmware): ▪ Alle Meldungstypen werden angezeigt. • logische Geräte (sichere AS-i Slaves und sichere lokale Geräte): ▪...
Seite 158 Die Registerkarte [Aktuell] listet alle aktuelle Meldungen auf. Die Meldungen sind chronologisch geordnet. Angezeigt werden Warnungen und Fehler. Unter [Aktuell] werden nur Meldungen angezeigt, die im nicht-sicheren Bereich des AC422S erzeugt werden. Die im sicheren Bereich des AC422S erzeugten Meldungen werden OSC: Historie der Meldungen zeigen ausschließlich in der Meldungshistorie angezeigt (→...
Seite 159 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 9.4.2 OSC: Historie der Meldungen zeigen 11775 Die Registerkarte [Historie] listet alle Meldungen auf, die während der Betriebszeit des Geräts aufgetreten sind. Die Meldungen sind chronologisch geordnet. Angezeigt werden Ereignisse, Warnungen und Fehler. Die Meldungen werden in einem Ringpuffer gespeichert. Der Ringpuffer kann 2000 Meldungen aufnehmen.
Seite 160 ▪ Der Bediener kann auf alle anderen Menüs sowie deren Untermenüs und Funktionen zugreifen. ▪ Die fehlersichere SPS des AC422S ist aufgrund eines fatalen Fehlers nicht verfügbar. ▪ Der Bediener kann nicht auf die Untermenüs und Funktionen des [Safety]-Menüs zugreifen.
Seite 161 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Anhang Inhalt Abnahmetests / Zertifizierungen ......................161 Technische Daten..........................162 Adressvergabe in Ethernet-Netzwerken ................... 166 Konfigurationsschnittstellen: Verbindungskonzepte................167 AS-i Master ............................169 AS-i Slaves ............................173 Feldbus EtherNet/IP .......................... 182 OSC-Meldungen ..........................238 7156 > 10.1 Abnahmetests / Zertifizierungen 12555 Für Software relevante Zertifizierungen:...
Seite 162 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.2 Technische Daten Inhalt Umgebungsbedingungen ........................162 Sicherheitskennwerte ........................162 Versorgungsanschlüsse ........................162 Elektrische Daten ..........................163 Anzeigeelemente ..........................163 Gehäuse ............................163 Schnittstellen ............................. 164 AS-interface ............................164 Speicherprogrammierbare Steuerungen (SPS) ................165 9011 > 10.2.1 Umgebungsbedingungen 15940...
Seite 163 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.2.4 Elektrische Daten 18981 Elektrische Daten 18...32 DC (AUX) Betriebsspannung [V] < 750 (24 V) / < 10 aus AS-i 1 / < 10 V aus AS-i 2 Stromaufnahme aus 24 V DC und AS-i [mA] Potentialtrennung >...
Seite 164 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.2.7 Schnittstellen 18272 Eingänge (Lokale E/A-Schnittstelle) ▪ Anzahl 4 (zweikanalig, sicher) ▪ 8 (einkanalig, nicht-sicher) DC PNP (Typ 2 gemäß IEC 61131-2) Beschaltung nach SELV/PELV Sensorversorgung 24 DC (18...32 DC) Spannungsbereich [V] Eingangsstrom [mA] Ausgänge (Lokale E/A-Schnittstelle) ▪...
Seite 165 Speicher für Standard-SPS-Anwendungen / RETAIN-Variablen Fehlersichere SPS CODESYS Control Safety Runtime System (zertifiziert) CODESYS Development System 3.5 SP9 Patch 7 Hotfix 3 mit Programmiersystem installiertem ifm AS-i Package 1.5.2.10 Programmiersprachen 384 KBytes / 128KBytes Speicher für sichere Anwendung / Daten...
Seite 166 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.3 Adressvergabe in Ethernet-Netzwerken 14436 Im Ethernet-Netzwerk MUSS jede IP-Adresse einmalig sein. Folgende IP-Adressen sind für netzinterne Zwecke reserviert und deshalb als Teilnehmer- Adresse nicht zulässig: nnn.nnn.nnn.0 | nnn.nnn.nnn.255. Nur Netzwerkteilnehmer, deren Subnetzmaske identisch ist und deren IP-Adressen im Rahmen der Subnetzmaske identisch sind, können miteinander kommunizieren.
Seite 167 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.4 Konfigurationsschnittstellen: Verbindungskonzepte Inhalt Direktverbindung ..........................167 Verbindung über Ethernet-Netzwerk ....................168 1970 Ethernet-Konfigurationsschnittstellen Das Gerät verfügt über 2 Konfigurationsschnittstellen X3 und X8 (→ (→ S. 14)). Um die Schnittstellenfunktionen nutzen zu können, muss die Konfigurationsschnittstelle X3 oder X8 mit der notwendigen IT-Infrastruktur verbunden werden.
Seite 168 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.4.2 Verbindung über Ethernet-Netzwerk 1978 ► Entweder Konfigurationsschnittstelle 1 (X3) oder 2 (X8) per Ethernet-Kabel mit Switch / WiFi-Router verbinden. ► IP-Parameter der Konfigurationsschnittstelle und des Switch/WiFi-Router so einstellen, dass der Datenaustausch zwischen beiden Geräten gewährleistet ist. (→ Adressvergabe in Ethernet-Netzwerken (→...
Seite 169 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.5 AS-i Master Inhalt Betriebsarten des AS-i Master ......................170 Master Flags ............................172 8900 Master = Wickelt die komplette Organisation auf dem →Bus ab. Der Master entscheidet über den zeitlichen Buszugriff und fragt die →Slaves zyklisch ab.
Seite 170 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.5.1 Betriebsarten des AS-i Master Inhalt Geschützter Betrieb ........................... 170 Projektierungsmodus ......................... 170 Betriebsarten umschalten ........................171 14824 Der AS-i Master kann in folgenden Betriebsarten arbeiten: > Geschützter Betrieb 14833 In der Betriebsart "Geschützter Betrieb" (= Normalbetrieb) kommuniziert der AS-i Master nur mit AS-i Slaves, die in der Liste der projektierten Slaves (LPS) eingetragen sind und deren Ist- und Soll- Konfiguration übereinstimmen.
Seite 171 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Betriebsarten umschalten 5487 Der Bediener / Programmierer kann die Betriebsarten des AS-i Masters mit folgendermaßen umschalten: • Betriebsart des AS-i Masters einstellen per GUI / Web-Interface (→ (→ S. 81)) • per Funktionsbaustein Set_Mode (→ Programmierhandbuch: Set_Mode) Wenn ein AS-i Slave mit der Adresse 0 angeschlossen ist, dann kann der AS-i Master nicht vom "Projektierungsmodus"...
Seite 172 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.5.2 Master Flags 16936 Die Master Flags enthalten Informationen über die Status des AS-i Masters und des Feldbus-Hosts. Die Master Flags werden zusammen mit den Eingangsdaten der digitalen AS-i Slaves im azyklischen Datensatz DS2 übertragen (→ Ergänzung Gerätehandbuch – Azyklische Datensätze und Kommandoschnittstelle).
Seite 173 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.6 AS-i Slaves Inhalt Profile der AS-i Slaves ........................174 8893 Slave = Passiver Teilnehmer am Bus, antwortet nur auf Anfrage des →Masters. Slaves haben im Bus eine eindeutige →Adresse.
Seite 174 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.6.1 Profile der AS-i Slaves Inhalt Konfigurationsdaten (CDI) der Slaves (Slave-Profile) ............... 174 Slave-Profile für Slaves mit kombinierter Übertragung ..............180 Kombinierte Übertragung – Verwendung von Analogkanälen im Gateway je nach Slave-Profil ..180 8902 > Konfigurationsdaten (CDI) der Slaves (Slave-Profile) 5346 Die Konfigurationsdaten CDI (= Configuration Data Image) für Single-, A- und B-Slaves werden jeweils...
Seite 175 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Bedeutung des IO-Code bei digitalen Slaves 5349 Struktur Slave-Profil = S-[IO-Code].x.x IO-Code Funktion der Peripherie-Bits IO-Code (Bits 3…0) (hex) Eingang 0000 Eingang Eingang Eingang Eingang 0001 Ausgang Eingang Eingang Eingang 0010 Ein- / Ausgang Eingang Eingang Eingang 0011 Ausgang...
Seite 176 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Bedeutung des Extended ID-Code 1 5353 Ist vom Anwender änderbar, jedoch kein Bestandteil des Slave-Profils. Voreinstellung: 0xF für Single-Slaves 0x7 für A/B-Slaves Der Wert wird vom Master ausgewertet und geprüft. Der Anwender kann hier eine zusätzliche Unterscheidung von Slaves treffen, die sich im AS-i System nicht unterscheiden, z.B.
Seite 177 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gültige Kombinationen IO-Code / ID-Code / Extended ID-Code 2 5359 Struktur Slave-Profil = S-[IO-Code].[ID-Code].[ext.ID-Code2] ID-Code Ext. ID- IO-Code Bedeutung (hex) Code 2 (hex) (hex) 0…E binäre E/A-Anschlüsse für Sensoren und Aktuatoren nicht: 9, B, D 1 oder 2 binäre Sensoren oder Aktuatoren mit je 2 Signalen (Dual-Signal-Geräte) 0, 3, 8 4 binäre Eingänge für 2 Dual-Signal Sensoren 0…E...
Seite 178 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle ID-Code Ext. ID- IO-Code Bedeutung (hex) Code 2 (hex) (hex) Slave arbeitet im "erweiterten Adressiermodus" (B-Slave oder A/B-Slave) Kombi-Slave; unterstützt kombinierte Übertragung Typ 2 Slave arbeitet im "erweiterten Adressiermodus" (B-Slave oder A/B-Slave) 4 binäre Eingänge + 4 binäre Ausgänge Slave arbeitet im "erweiterten Adressiermodus"...
Seite 179 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Geräte mit Master-Profil M4 erlauben den Anschluss von Slaves mit mehr als 4 digitalen Ein- /Ausgängen. Die Übertragung erfolgt kombiniert: Ein Teil der Datenübertragung erfolgt über die digitalen Bits D0…D3, ein anderer Teil über die "analogen" Kanäle. Je mehr Daten zu übertragen sind, desto länger dauert es, bis alle Daten eines Slaves übertragen wurden.
Seite 180 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Slave-Profile für Slaves mit kombinierter Übertragung 5362 Struktur Slave-Profil = S-[IO-Code].[ID-Code].[ext.ID-Code2] Master- Belegung Analog-Kanäle im Gerät Bits zusätzliche Kombinierte Slave- Profil D0...D3 azyklische Übertragung Anzahl Belegung analog / digital Profil String-Daten- Kanäle Üebrtragung 2/3/4 x 4 binäre Eingänge ––...
Seite 181 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Analoge Ausgangskanäle Analoge Eingangskanäle Slave- Slave- Anzahl Übertra- Profil Kanäle Trans. Trans. gung – – – – – – – – – 7.3.C – – – – – – – – 7.3.D – – – – –...
Seite 182 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.7 Feldbus EtherNet/IP Inhalt Feldbus-Objekte ..........................183 Feldbusparameter ..........................184 Gerätespezifische Parameter ......................185 Zyklische Daten ..........................203 Azyklische Daten ..........................228 EtherNet/IP-Projektierungssoftware: Hinweise für Programmierer ........... 234 12469 Informationen über EtherNet/IP: → www.odva.org (Dachorganisation)
Seite 183 Anwendungen in sogenannten Objektklassen. Jede Objektklasse besitzt bestimmte Eigenschaften (Attribute) und definierte Schnittstellen. Über diese kann auf die Funktionen der Objektinstanz zugegriffen werden. Der AC422S nutzt folgende Objektklassen für die Übertragung der Daten: • Assembly-Instanz-Objekte für die Übertragung von ▪...
Seite 184 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Azyklische Daten 17548 Die azyklischen Daten werden in herstellerspezifischen Objekten übertragen: Instanz Attribut Inhalt Zugriff max. Objekt- [dez] [dez] r = read Anzahl klasse w = write Worte [dez] 1, 21, 22 Azyklische Datensätze (System) 32 ... 47 Azyklische Datensätze (AS-i Master 1) r/w* 64 ...
Seite 185 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.7.3 Gerätespezifische Parameter Inhalt Parameter: Unabhängig-Modus ......................185 Parameter: Top-Down-Modus ......................186 Parametrierung über Configuration Assembly Object ............... 188 EDS-Datei ............................202 12788 Die gerätespezifischen Parameter ermöglichen die individuelle Einstellung des Systems. In Abhängigkeit des gewählten Konfigurationsmodus stehen folgende Parameter zur Verfügung. >...
Seite 186 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Parameter: Top-Down-Modus 12792 Wertebereich Beschreibung Parameter Anzahl der analogen Kanäle je [4 channels]* 4 Kanäle Analog channels per input slave Eingangs-Slave (variable Slave-Zuordnung) [2 channels] 2 Kanäle (feste Slave-Zuordnung) [1 channel] 1 Kanal (feste Slave-Zuordnung) [1 channel per 1 Kanal pro A/B-Slave A/B slave] (feste Slave-Zuordnung)
Seite 187 AS-i Parameter -Download Übertragung der AS-i Slave- [Disabled]* Die folgenden AS-i Parameter von Host an den Parameterdaten werden NICHT an AC422S das AS-i System gesendet. [Enabled]* Die folgenden AS-i Parameterdaten werden an das AS-i System gesendet. P3...P0 = 0x0 (= 0b0000) Param.
Seite 188 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Parametrierung über Configuration Assembly Object Inhalt Gerätespezifische Parameter ......................189 Parameter der Feldbus-Steckplätze ....................196 Herleitung der Parameterwerte für freie Slave-Zuordnung ............... 202 12810 Im Konfigurationsmodus "Top-Down" werden die Parameterdaten in der EtherNet/IP- Konfigurationsmodus: Top-Down Projektierungssoftware eingestellt (→ (→...
Seite 189 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Gerätespezifische Parameter 12812 Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=60 AS-i Ausgänge rücksetzen C.Failsafe state AS-i Ausgänge halten n=61 deaktiviert C.Swap byteorder aktiviert n=62 1 Kanal C.Analogue...
Seite 190 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS 81 ... 9F AS-i 2 Slave 1 ... 31 C.1st analogue IN Slot 10 n=81 41 ... 5F AS-i 1 Slave 1 ...
Seite 191 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=103 41 ... 5F AS-i 1 Slave 1 ... 23 ...31 C.8th analogue 81 ... 9F AS-i 2 Slave 1 ... 31 Slot 11 n=104 41 ...
Seite 192 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS 81 ... 9F AS-i 2 Slave 1 ... 30, 31 C.15th analogue OUT Slot 12 n=126 deaktiviert C.AS-i Parameter Download aktiviert...
Seite 193 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=153 00 ... 0F Parameter für AS-i 1 Slave 27(A) C.Parameter Slave 27(A) AS-i 1 n=154 00 ... 0F Parameter für AS-i 1 Slave 28(A) C.Parameter Slave 28(A) AS-i 1...
Seite 194 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=181 00 ... 0F Parameter für AS-i 1 Slave 24B C.Parameter Slave 24B AS-i 1 n=182 00 ... 0F Parameter für AS-i 1 Slave 25B C.Parameter Slave 25B AS-i 1...
Seite 195 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=209 00 ... 0F Parameter für AS-i 2 Slave 21(A) C.Parameter Slave 21(A) AS-i 2 n=210 00 ... 0F Parameter für AS-i 2 Slave 22(A) C.Parameter Slave 22(A) AS-i 2...
Seite 196 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mögliche Defaultwerte bei Beschreibung Datenpunkte in der Einstellwerte Verwendung Configuration Assembly [hex] einer EDS-Datei ohne AC1421 AC1422 mit EDS n=237 00 ... 0F Parameter für AS-i 2 Slave 18B C.Parameter Slave 18B AS-i 2 n=238 00 ... 0F Parameter für AS-i 2 Slave 19B C.Parameter Slave 19B AS-i 2...
Seite 197 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Datenpunkte in Mögliche Einstellwerte Defaultwerte bei Beschreibung Steck- [hex] Verwendung platz Configuration einer EDS-Datei [dez] Assembly mit EDS ohne AC1421 AC1422 C.Slot1 Leermodul 1: digital IN AS-i 1, Slaves 01(A) ... 03(A) 1: digital IN AS-i 1, Slaves 01(A) ... 07(A) 1: digital IN AS-i 1, Slaves 01(A) ...
Seite 198 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Datenpunkte in Mögliche Einstellwerte Defaultwerte bei Beschreibung Steck- [hex] Verwendung platz Configuration einer EDS-Datei [dez] Assembly mit EDS ohne AC1421 AC1422 C.Slot6 n=20 Leermodul 6: digital OUT AS-i 1, Slaves 01B ... 03B 6: digital OUT AS-i 1, Slaves 01B ... 07B 6: digital OUT AS-i 1, Slaves 01B ...
Seite 199 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Datenpunkte in Mögliche Einstellwerte Defaultwerte bei Beschreibung Steck- [hex] Verwendung platz Configuration einer EDS-Datei [dez] Assembly mit EDS ohne AC1421 AC1422 9: analog IN Bereich 1, 60 Wörter C.Slot10 n=36 Leermodul 10: analog IN Bereich 2, 04 Wörter 10: analog IN Bereich 2, 08 Wörter 10: analog IN Bereich 2, 12 Wörter 10: analog IN Bereich 2, 16 Wörter...
Seite 200 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Datenpunkte in Mögliche Einstellwerte Defaultwerte bei Beschreibung Steck- [hex] Verwendung platz Configuration einer EDS-Datei [dez] Assembly mit EDS ohne AC1421 AC1422 12: analog OUT Bereich 2, 40 Wörter 12: analog OUT Bereich 2, 44 Wörter 12: analog OUT Bereich 2, 48 Wörter 12: analog OUT Bereich 2, 52 Wörter 12: analog OUT Bereich 2, 56 Wörter 12: analog OUT Bereich 2, 60 Wörter...
Seite 201 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Datenpunkte in Mögliche Einstellwerte Defaultwerte bei Beschreibung Steck- [hex] Verwendung platz Configuration einer EDS-Datei [dez] Assembly mit EDS ohne AC1421 AC1422 15: Outputs to AC142n-PLC, 8 Worte 15: Outputs to AC142n-PLC, 12 Worte 15: Outputs to AC142n-PLC, 16 Worte 15: Outputs to AC142n-PLC, 20 Worte 15: Outputs to AC142n-PLC, 24 Worte 15: Outputs to AC142n-PLC, 28 Worte...
Seite 202 > EDS-Datei 12789 Die EDS-Datei (Electronic Data Sheet) bildet den AC422S in einer Feldbus-Projektierungssoftware ab. Das EDS liefert in Form einer ASCII-Datei ein Profil des Feldbus-Geräts. Es beschreibt alle Eigenschaften des Geräts wie Kommunikationsparameter und -objekte. Die EDS-Datei ist im Gerät gespeichert. Sie kann über das Web-Interface direkt auf den PC mit der Geräte- und E/A-Beschreibung herunterladen...
Seite 203 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.7.4 Zyklische Daten 12417 Die zyklische Prozessdaten werden in regelmäßigen Zeitabständen über die Feldbus-Mechanismen Implicit Messaging) und sind daher aktualisiert. Sie gehören zur Kategorie der impliziten Nachrichten (→ echtzeitfähig. Sogenannte Steckplätze ("Slots") fassen die Prozessdaten mehrerer AS-i Slaves zusammen. Die folgenden Tabellen zeigen die verfügbaren EtherNet/IP-Module.
Seite 204 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht: EtherNet/IP-Module 12419 ACHTUNG Gefahr von Datenverlust! Für die Übertragung der zyklischen Prozessdaten zwischen Gerät und EtherNet/IP-SPS stehen pro Übertragungsrichtung jeweils eine begrenzte Anzahl von Datenworten bereit: • Eingangsdaten (= Module 1, 3, 5, 7, 9, 10, 13, 14): 248 Worte •...
Seite 205 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 1 – Digitale Eingangsdaten Single- oder A-Slaves, AS-i Master 1 12428 Beschreibung Wertebereich Länge Steck- [Worte] platz Digitale Eingangsdaten von Leermodul = Modul ist deaktiviert Single- oder A-Slaves, 01 ... 03 = Modul ist aktiviert mit Slaves 1(A) ... 3(A), AS-i Master 1 angeschlossen an AS-i- 01 ...
Seite 206 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 3 – Digitale Eingangsdaten Single- oder A-Slaves, AS-i Master 2 12430 Beschreibung Wertebereich Länge Steck- [Worte] platz Digitale Eingangsdaten von Leermodul = Modul ist deaktiviert Single- oder A-Slaves, 01 ... 03 = Modul ist aktiviert mit Slaves 1(A) ... 3(A), AS-i Master 2 angeschlossen an AS-i- Master 2 01 ...
Seite 207 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 5 – Digitale Eingangsdaten B-Slaves, AS-i Master 1 12433 Beschreibung Wertebereich Länge Steck- [Worte] platz Digitale Eingangsdaten von Leermodul = Modul ist deaktiviert B-Slaves, angeschlossen an 01B ... 03B = Modul ist aktiviert mit Slaves 1B ... 3B, AS-i Master 1 AS-i-Master 1 01B ...
Seite 208 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 7 – Digitale Eingangsdaten B-Slaves, AS-i Master 2 12436 Beschreibung Wertebereich Länge Steck- [Worte] platz Digitale Eingangsdaten von Leermodul = Modul ist deaktiviert B-Slaves, angeschlossen an 01B ... 03B = Modul ist aktiviert mit Slaves 1B ... 3B, AS-i Master 2 AS-i-Master 2 01B ...
Seite 209 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Mapping: digitale Ein-/Ausgangsdaten 13447 Folgende Tabelle zeigt die Zuordnung der digitalen Ein-/Ausgangsdaten der einzelnen Slaves zu den Bytes der übertragenen Worte: AS-i Slave-Adressen Wort Bits 15...12 Bits 11...8 Bits 7...4 Bits 3...0 M-Flags* 1(A) / 1B 2(A) / 2B 3(A) / 3B 4(A) / 4B...
Seite 210 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Tabelle: Master Flags 12475 Bits 12...15 des 1. Worts der digitalen Eingangsdaten enthalten die Master Flags. Sie liefern Informationen über den Betriebszustand des AS-i Masters. Folgende Tabelle zeigt die Bedeutung der einzelnen Bits: Bit 12 Bit 14 Bit 13 Bit 15 Konfigurationsfehler im...
Seite 211 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 9 – Analoge Eingangsdaten 12438 Beschreibung Wertebereich Länge Steck- [Worte] platz Datenbereich mit einer Leermodul = Modul ist deaktiviert maximalen Länge von 60 004 Worte = Modul ist aktiviert mit 4 Worten Worten für die zyklische 008 Worte = Modul ist aktiviert mit 8 Worten Übertragung von analogen 012 Worte = Modul ist aktiviert mit 12Worten...
Seite 212 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 10 – Analoge Eingangsdaten 124390 Beschreibung Wertebereich Länge Steck- [Worte] platz Datenbereich mit einer Leermodul = Modul ist deaktiviert maximalen Länge von 60 004 Worte = Modul ist aktiviert mit 4 Worten Worten für die zyklische 008 Worte = Modul ist aktiviert mit 8 Worten Übertragung von analogen 012 Worte = Modul ist aktiviert mit 12 Worten...
Seite 213 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 11 – Analoge Ausgangsdaten 12440 Beschreibung Wertebereich Länge Steck- [Worte] platz Datenbereich mit einer Leermodul = Modul ist deaktiviert maximalen Länge von 60 004 Worte = Modul ist aktiviert mit 4 Worten Worten für die zyklische 008 Worte = Modul ist aktiviert mit 8 Worten Übertragung von analogen 012 Worte = Modul ist aktiviert mit 12 Worten...
Seite 214 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 12 – Analoge Ausgangsdaten 12442 Beschreibung Wertebereich Länge Steck- [Worte] platz Datenbereich mit einer Leermodul = Modul ist deaktiviert maximalen Länge von 60 004 Worte = Modul ist aktiviert mit 4 Worten Worten für die zyklische 008 Worte = Modul ist aktiviert mit 8 Worten Übertragung von analogen 012 Worte = Modul ist aktiviert mit 12 Worten...
Seite 215 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Konfiguration der analogen Kanäle in den Steckplätzen 9 ... 12 12471 Die Konfiguration der EtherNet/IP-Geräteparameter [Analog Kanäle/E-Slave] und [Analog Kanäle/A- Slave] bestimmt, welche analogen Kanäle der AS-i Slaves übertragen werden. Folgende Tabelle zeigt die Bedeutung der einstellbaren Parameterwerte: Parameterwerte Beschreibung 4 Kanäle...
Seite 216 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Tabelle: Feste Slave-Zuordnung für Steckplätze 9 ... 12 12472 Inhalt des Wortes für folgende Anzahl der analogen Kanäle pro Eingangs-/Ausgangs-Slave Wort 2 Kanäle 1 Kanal 1 Kanal A/B-Slave Mx / Slave 1(A) / Kanal 1 Mx / Slave 1(A) / Kanal 1 Mx / Slave 1(A) / Kanal 1 Mx / Slave 1B / Kanal 1 = Mx / Slave 1 / Kanal 3 Mx / Slave 1(A) / Kanal 2...
Seite 217 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Inhalt des Wortes für folgende Anzahl der analogen Kanäle pro Eingangs-/Ausgangs-Slave Wort 2 Kanäle 1 Kanal 1 Kanal A/B-Slave Mx / Slave 25(A) / Kanal 1 Mx / Slave 25(A) / Kanal 1 Mx / Slave 25B / Kanal 1 = Mx / Slave 25 / Kanal 3 Mx / Slave 25(A) / Kanal 2 Mx / Slave 26(A) / Kanal 1 Mx / Slave 26(A) / Kanal 1...
Seite 218 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Tabelle: Variable Slave-Zuordnung für Steckplätze 9 ... 12 13451 Inhalt des übertragenen Worts für Parameterwert 4 Kanäle Wort Offset-Nr. Mx / Slave m(A) / Kanal 1 Mx / Slave m(A) / Kanal 2 Mx / Slave m(A) / Kanal 1 = Mx / Slave mB / Kanal 1 Mx / Slave m(A) / Kanal 2 = Mx / Slave mB / Kanal 2 Legende: n ...
Seite 219 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Steckplatz 13 – Diagnosedaten 12470 Länge Steck- Beschreibung Wertebereich [Worte] platz Diagnosedaten, die an den I/O- Leermodul Moduleinstellung: AC1421 Scanner gesendet werden AC1421 (→ (→ S. 220)) Inhalt der Diagnosedaten: Moduleinstellung: AC1422 AC1422 (→ (→ S. 220)) →...
Seite 220 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Moduleinstellung: AC1421 12624 Details Worte Beschreibung Diagnose – System-Diagnose (→ S. 222) Systemdiagnose Diagnose – AS-i Diagnose (→ S. 222) 2...5 AS-i Master 1: AS-i Diagnose Diagnose – Liste der fehlenden Slaves (LCEMS) (→ S. 223) 6...9 AS-i Master 1: Liste der fehlenden Slaves Diagnose –...
Seite 221 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Die Inhalte der Moduleinstellung sind kompatibel zu den Diagnosedaten des Vorgängermodells AC1327. Details Worte Beschreibung Diagnose – Masterflags (→ S. 223) AS-i Master 1: Masterflags Diagnose – Liste der detektierten Slaves (LDS) (→ S. 223) 2...5 AS-i Master 1: Liste der detektierten Slaves Diagnose –...
Seite 222 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Details der Diagnosebereiche 12739 > Diagnose – System-Diagnose 12657 Offset Wort-Nr. Legende: Flag Beschreibung Internal System Error Interner Systemfehler Over Temperature: Temperatur im Geräteinneren hat den erlaubten Temperatur-Grenzwert überschritten Gateway Inactive: Der Gateway-Modus wurde deaktiviert PLC Stop: Die Steuerung wurde gestoppt >...
Seite 223 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Diagnose – Masterflags 12674 Offset Wort-Nr. CNOT PNOT LDS0 CACT Legende: Flag Beschreibung CACT Configuration Active: AS-i Master befindet sich im Projektierungsmodus. LDS0 LDS.0: Eine einziger Slave mit der Adresse 0 wurde erkannt AS-i_Power_Fail: AS-i Spannung zu niedrig PNOT NOT Periphery_OK: Peripheriefehler CNOT...
Seite 224 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Diagnose – Liste der nicht projektierten Slaves (LCEAS) 12660 Offset Wort-Nr. 15(A) 14(A) 13(A) 12(A) 11(A) 10(A) 9(A) 8(A) 7(A) 6(A) 5(A) 4(A) 3(A) 2(A) 1(A) 31(A) 30(A) 29(A) 28(A) 27(A) 26(A) 25(A) 24(A) 23(A) 22(A) 21(A) 20(A) 19(A)
Seite 225 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Diagnose – Liste der Peripheriefehler (LPF) 12664 Offset Wort-Nr. 15(A) 14(A) 13(A) 12(A) 11(A) 10(A) 9(A) 8(A) 7(A) 6(A) 5(A) 4(A) 3(A) 2(A) 1(A) 31(A) 30(A) 29(A) 28(A) 27(A) 26(A) 25(A) 24(A) 23(A) 22(A) 21(A) 20(A) 19(A) 18(A) 17(A)
Seite 226 Daten von der Leermodul = Modul ist deaktiviert geräteinternen Standard- 004 Worte = 4 Worte AC422S Standard-SPS >> Feldbus-SPS SPS an die EtherNet/IP- 008 Worte = 8 Worte AC422S Standard-SPS >> Feldbus-SPS 012 Worte = 12 Worte AC422S Standard-SPS >> Feldbus-SPS 016 Worte = 16 Worte AC422S Standard-SPS >>...
Seite 227 Daten von der EtherNet/IP- Leermodul = Modul ist deaktiviert SPS an die geräteinterne 004 Worte = 4 Worte Feldbus-SPS >> AC422S Standard-SPS Standard-SPS 008 Worte = 8 Worte Feldbus-SPS >> AC422S Standard-SPS 012 Worte = 12 Worte Feldbus-SPS >> AC422S Standard-SPS 016 Worte = 16 Worte Feldbus-SPS >>...
Seite 228 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.7.5 Azyklische Daten Inhalt Übersicht: Azyklische Daten ......................228 Übersicht: Azyklische Datensätze (DSx) ................... 230 Übersicht: System-Kommandos ......................231 Übersicht: AS-i Master-Kommandos ....................232 Feldbus-Projektierungssoftware: Hinweise für Programmierer ............233 7164 > Übersicht: Azyklische Daten 12459 Die Attribute in der Objektklasse 801, Instanz 1 sind wie folgt belegt: Inhalt Zugriff...
Seite 229 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Inhalt Zugriff Anzahl Attribut Byte-Nr. Byte-Nr. r = read Worte [dez] [dez] [dez] w = write M2: Slave-Listen LAS, LDS, LPF, LCE M2: Slave-Liste LPS DS10 M2: Aktuelle Konfigurationsdaten CDI DS11 M2: Projektierte Konfigurationsdaten PCD DS12 M2: Eingangsparameter-Image DS13 M2: Ausgangsparameter-Image...
Seite 230 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht: Azyklische Datensätze (DSx) 17035 Worte Daten- Inhalt Zugriff satz r = read w = write Systeminformationen Digitale Slave-Eingänge 1(A)…31(A) und 1B…31B + Masterflags (Status AS-i Master und Exec.-Ctl.-Flags und Host-Flags) Analoge Slave-Eingänge 1(A)…15(B) Analoge Slave-Eingänge 16(A)…31(B) Digitale Slave-Ausgänge 1(A)…31(A) und 1B…31B Analoge Slave-Ausgänge 1(A)…15(B) Analoge Slave-Ausgänge 16(A)…31(B)
Seite 231 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht: System-Kommandos 11078 Komm.-Nr. Komm.-Nr. Beschreibung [dez] [hex] 0101 Quick Setup AS-i Master 1/2 0103 Bediensprache umschalten 0104 Display-Einstellungen ändern 0105 Ausgangskontrolle setzen 0106 Standard-SPS-Betriebsmodus setzen 0109 Datum / Uhrzeit setzen 010A Einstellungen des NTP-Servers setzen 010B Datum / Zeit / NTP-Server-Einstellungen lesen 010C...
Seite 232 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Übersicht: AS-i Master-Kommandos 7250 Komm.-Nr. Komm.-Nr. Beschreibung Hinweis [dez] [hex] 0001 Parameter an einen angeschlossenen AS-i Slave schreiben ConfDataInput Slave 0003 Aktuell angeschlossene AS-i Slaves in Konfiguration übernehmen und → Projected speichern Configuration Data and Durch dieses Kommando wird die Feldbus-Verbindung LDS →...
Seite 233 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Komm.-Nr. Komm.-Nr. Beschreibung Hinweis [dez] [hex] CTT2-Slave-Profil *) 004B CTT2 device group selective read from buffer: Herstellerspezifischer Schreib-/Leseaufruf eines AS-i Slaves mit CTT2- Profil CTT2-Slave-Profil *) 004C CTT2 device group selective write from buffer: Devicegroup-Schreib-/Leseaufruf eines AS-i Slaves mit CTT2-Profil 0050 AS-i Master-Einstellungen setzen 0051...
Seite 234 > EDS-Datei registrieren 18093 ifm stellt für die Abbildung des AC422S in einer EtherNet/IP-Projektierungssoftware eine EDS-Datei bereit. Die EDS-Datei ist auf dem Gerät gespeichert. In der EDS-Datei sind alle Parameter- und Prozessdaten sowie deren gültige Wertebereiche definiert. Um den AC422S zum Gerätekatalog von RSLogix 5000 hinzuzufügen: ►...
Seite 235 RSLogix 5000 fügt AC422S als Unterelement des IO-Scanners zum Projekt hinzu. > Gerät konfigurieren 12945 Um den AC422S für den Dauerbetrieb im EtherNet/IP-Netzwerk einzustellen, müssen Art und Umfang der zu übertragenden Daten sowie die Parameter der EtherNet/IP-Schnittstelle definiert werden. Dafür stehen folgende Konfigurationsmodi bereit: •...
Seite 236 ► Heruntergeladene E/A-Beschreibungsdatei wählen und [Import] klicken. > RSLogix 5000 importiert die E/A-Beschreibung in die [Controller Tags]. ► In [Controller Organizer]: Doppelklick auf [Controller Tags] > Detailansicht der Controller Tags erscheint. > Input Assembly [AC422S:I) und Output Assembly [AC422S:O] zeigen Beschreibungen der Ein- und Ausgänge. >...
Seite 237 ► Heruntergeladene E/A-Beschreibungsdatei wählen und [Import] klicken. > RSLogix 5000 importiert die E/A-Beschreibung in die [Controller Tags]. ► In [Controller Organizer]: Doppelklick auf [Controller Tags] > Detailansicht der Controller Tags erscheint. > Input Assembly [AC422S:I) und Output Assembly [AC422S:O] zeigen Beschreibungen der Ein- und Ausgänge.
Seite 238 AC422S. > 10.8.1 OSC-Meldungen: System 14284 Abhilfe Meldung Fehler ► Ein interner Gerätefehler wurde erkannt Meldung notieren und ifm-Service-Center kontaktieren <Fehlernummer> Warnung ► Erlaubter Temperaturgrenzwert im Thermische Bedingungen der Systemumgebung Geräteinneren wurde überschritten (<xxx,x> °C) überprüfen Ereignis nicht notwendig Erstbetrieb nach Auslieferung...
Seite 239 Abhilfe Meldung Fehler ► Systemfehler: AS-i Master <1,2> Gerät neu starten Wenn Fehler erneut auftritt: ► Meldung notieren und ifm-Service-Center kontaktieren! Fehler ► Erdschlussfehler: AS-i <1,2> Erdschluss des AC422S überprüfen Fehler ► Falsches Profil: AS-i <1,2>, Slave <1(A)..31(A), Profil des AS-i Slaves überprüfen 1B..31B>...
Seite 240 OSC-Meldungen: Safety-Modul 14278 Abhilfe Meldung Fehler ► Ein interner Fehler im Safety-Board wurde Meldung notieren und ifm-Service-Center kontaktieren! erkannt <Fehlernummer1>, <Fehlernummer2> Fehler ► Falsche Codefolge am sicheren Slave AS-i Slave tauschen gegen Slave mit eindeutiger Code-Folge <1,2>, Slave <1,...,31> Fehler ►...
Seite 241 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle OSC-Meldungen: AS-i 1 / AS-i 2 (Safety) 6977 Abhilfe Meldung Fehler ► ASi_GlobalCom_FailureAscendingAddrSequ_e; Meldung notieren und ifm-Service-Center kontaktieren currDev=%s; currDiagState=%s; prevDiagState=%s; addr1=%s; addr2=%s Fehler ► ASi_GlobalCom_FailureMissingBusCycleEvents Meldung notieren und ifm-Service-Center kontaktieren _e; currDev=%s; currDiagState=%s; prevDiagState=%s; addr1=%s; addr2=%s Fehler ►...
Seite 242 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle OSC-Meldungen: CODESYS (Safety) 6979 Abhilfe Meldung Warnung ► CODESYS: ungültiger FB-Parameter Einstellung des Parameters "ASi_Master" prüfen "ASi_Master": currDev=%s; currDiagState=%s; prevDiagState=%s; addr1=%s; addr2=%s Warnung ► CODESYS: mehrfache Verwendung einer AS-i Adressierung der AS-i Slaves prüfen Adresse: currDev=%s; currDiagState=%s; prevDiagState=%s;...
Seite 243 überprüfen tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Fehler im Dateisystem (0x4045): Bitte Meldung notieren und ifm-Service-Center kontaktieren! kontaktieren Sie das ifm Servicecenter: tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Fehler im Dateisystem (0x4043): Bitte Meldung notieren und ifm-Service-Center kontaktieren! kontaktieren Sie das ifm Servicecenter: tmn=%s;...
Seite 244 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_ASI_CANT_ADD_OUT_WARN_2; tmn=%s; ln=%s; p1=%s; p2=%s Hinweis ► Systeminformation: Meldung notieren und ifm-Service-Center kontaktieren! BIT_ASI_ENOUGH_SLAVES_INFO_2; tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_ASI_LOST_FRMSYNC_WARN_1;...
Seite 245 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: BIT_BSP_DRAM_ERR_0; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: BIT_BSP_EXC_ABORT_ERR_2; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_BSP_EXC_PREFETCH_ERR_1;...
Seite 246 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CHALSYNC_SND_TO_WARN_2; tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CHFILE_EXEC_CMD_WARN_0; tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CHFILE_FILE_LOC_WARN_1;...
Seite 247 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CORELIB_VERSION_GOOD_1; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CS_BGINIT_READY_GOOD_0; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_CS_CLK_MONITOR_ERR_2;...
Seite 248 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_HBIT_OUTPUT_DIS_ERR_2; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_HBIT_OUTPUT_ENABLE_ERR_2; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_HBIT_OUTPUT_TST_ERR_2;...
Seite 249 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: BIT_LIO_SSP_BUSY_ERR_0; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_LIO_SSP_BUSY_WARN_1; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: BIT_LIO_SSP_HANDLE_ERR_0; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s;...
Seite 250 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_OS_EVENT_NAME_SET_ERR_1; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: BIT_OS_EVT_RECV_ERR_0; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: BIT_OS_EVT_SEND_ERR_1; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s;...
Seite 251 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_OS_TASK_NOT_CALLED_ERR_1; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_OS_TASK_NOT_PRESENT_ERR_1; tmn=%s; ln=%s; p1=%s; p2=%s Fehler ► Systemfehler: Meldung notieren und ifm-Service-Center kontaktieren! BIT_OS_TASK_RESUME_ERR_1;...
Seite 252 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: BIT_SAFESTORAGE_ERR_2; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_SAFESTORAGE_READ_WARN_2; tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_SB_GETACTLEN_WARN_1;...
Seite 253 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle Abhilfe Meldung Fehler ► Systemfehler: BIT_TEMP_VALUE_GOOD_2; Meldung notieren und ifm-Service-Center kontaktieren! tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_TIMEOUT_MCOOKIE_WARN_1; tmn=%s; ln=%s; p1=%s; p2=%s Warnung ► Systemwarnung: Meldung notieren und ifm-Service-Center kontaktieren! BIT_TL_INVALID_CMD_WARN_1;...
Seite 254 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle OSC-Meldungen: Logische Geräte (Safety) 7010 Abhilfe Meldung Fehler Logisches Gerät des sicheren AS-i Slaves im verriegelten FEHLER (%s): DC=%s, DC-1=%s, AS-i %s, Fehlerzustand Slave %s Fehler Logisches Gerät des sicheren lokalen Ein-/Ausgangs im FEHLER (%s): DC=%s, DC-1=%s, Klemmen %s verriegelten Fehlerzustand und %s Fehler...
Seite 255 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle OSC-Meldungen: Lokale Ein-/Ausgänge (Safety) 20743 Abhilfe Meldung Fehler ► Testsignal für Querschlusserkennung kann nicht Einstellungen der Parameters des logischen Geräts detektiert werden: currDev=%s; "SF_local_testpulse" prüfen currDiagState=%s; prevDiagState=%s; addr1=%s; addr2=%s Fehler ► Querschluss an einem sicheren Eingang: Verbindung zu lokalem Gerät prüfen! currDev=%s;...
Seite 256 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle 10.8.4 OSC-Meldungen: Safety-PLCopen-Funktionsbausteine 20613 Ctrl_SetDiagInfo Diagnose-Codes der Safety-PLCopen-Funktionsbausteine werden mithilfe des FB das OSC weitergeleitet. Die daraus erzeugten OSC-Meldungen besitzen folgende Struktur: Message #LogID: [currDevice] [hwid] [currDiagState] [prevDiagState] [Addr1] [Addr2] Bedeutung Mögliche Werte Parameter ID der Quelle der Meldung 0x8001 = CODESYS_LOG_ID Message #LogID...
Seite 257 Index COM-Modul ................... 20 Abnahmetests / Zertifizierungen ............161 Details der Diagnosebereiche ............. 222 AC422S in das EtherNet/IP-Projekt einbinden ........235 Diagnose – AS-i Diagnose ..............222 Adressvergabe in Ethernet-Netzwerken..........166 Diagnose – Liste der detektierten Slaves (LDS) ......... 223 Allgemeine Sicherheitshinweise ..............
Seite 258 Informationen anzeigen ............... 116 Online-Diagnosefunktion ..............156 Informationen über CODESYS-Projekte anzeigen ....... 93 Optional Informationen über installierte ifm-Apps anzeigen ......141 Einstellungen des sicheren AS-i Eingangs-Slaves ändern ....129, 131 IP-Parameter automatisch einstellen ......... 113, 120 Sprache per Tastenkombination umschalten ..........100 IP-Parameter manuell einstellen ..........
Seite 259 SmartSPS SafeLine mit EtherNet/IP-Device-Schnittstelle AS-i 1 / AS-i 2 (Safety) ................241 Scheduling-Fehler.................. 24 CODESYS (Safety) ..................242 Schnittstellen ................ 14, 111, 164 FSoE (Safety) ....................255 EtherNet/IP-Schnittstelle ................115 Logische Geräte (Safety) ................254 Konfigurationsschnittstelle 1 ............... 112 Lokale Ein-/Ausgänge (Safety) ..............255 Konfigurationsschnittstelle 2 ...............
Seite 260 Feste Slave-Zuordnung für Steckplätze 9 ... 12 ......... 216 Master Flags ....................210 Variable Slave-Zuordnung für Steckplätze 9 ... 12........218 Target-Visualisierung anzeigen ............. 96 Technische Daten ................162 Typen von ifm-Systemlösungen ............140 Typenschild .................... 16 Überblick ....................12 Übersicht Anwender-Dokumentation für AC4S............... 8 AS-i Master-Kommandos ................

ifm AC422S Gerätehandbuch

Quicklinks

Verwandte Anleitungen für ifm AC422S

Inhaltszusammenfassung für ifm AC422S
