ZB0929

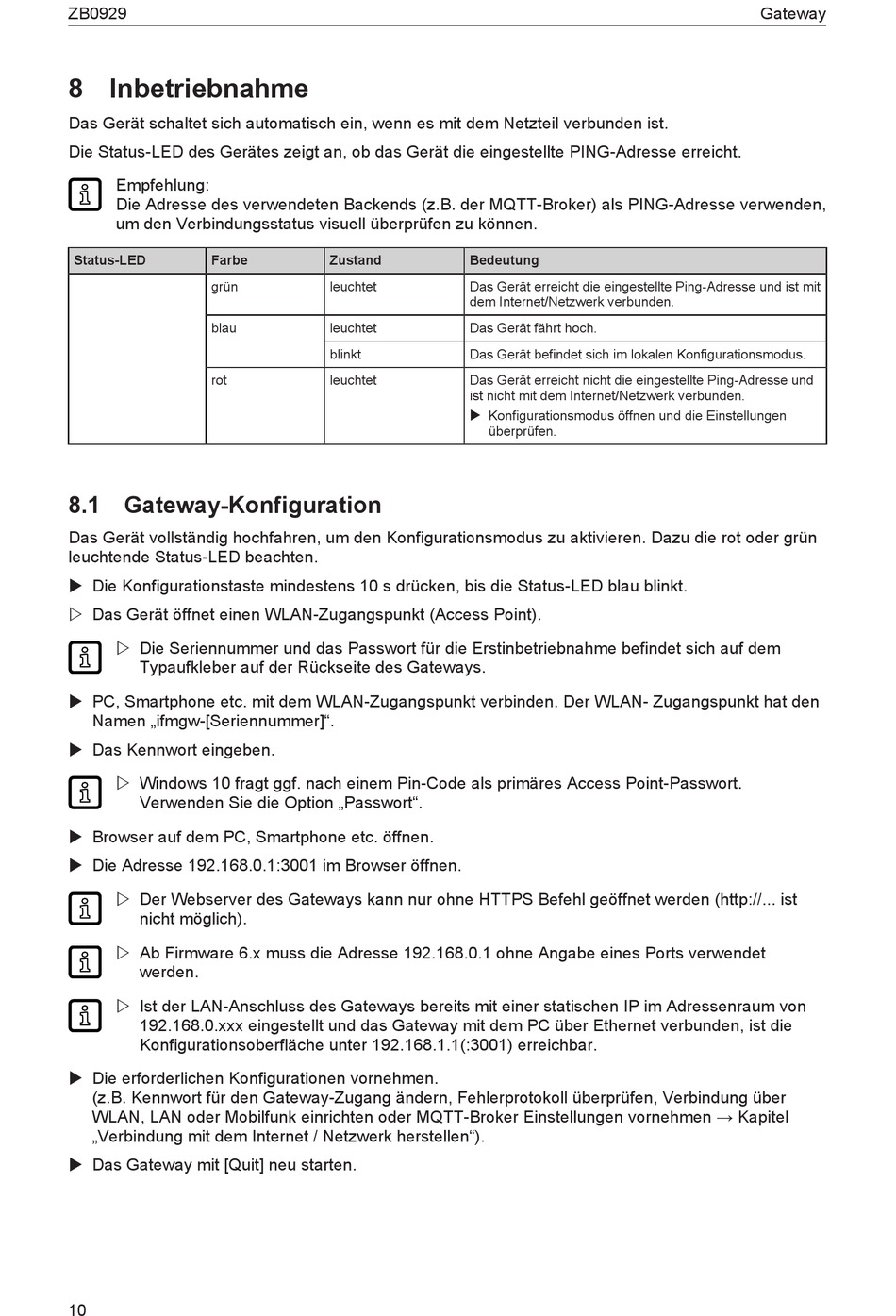

8 Inbetriebnahme
Das Gerät schaltet sich automatisch ein, wenn es mit dem Netzteil verbunden ist.
Die Status-LED des Gerätes zeigt an, ob das Gerät die eingestellte PING-Adresse erreicht.
Empfehlung:
Die Adresse des verwendeten Backends (z.B. der MQTT-Broker) als PING-Adresse verwenden,
um den Verbindungsstatus visuell überprüfen zu können.
Status-LED
Farbe
grün
blau
rot
8.1 Gateway-Konfiguration
Das Gerät vollständig hochfahren, um den Konfigurationsmodus zu aktivieren. Dazu die rot oder grün
leuchtende Status-LED beachten.
u Die Konfigurationstaste mindestens 10 s drücken, bis die Status-LED blau blinkt.
w Das Gerät öffnet einen WLAN-Zugangspunkt (Access Point).
w Die Seriennummer und das Passwort für die Erstinbetriebnahme befindet sich auf dem
Typaufkleber auf der Rückseite des Gateways.
u PC, Smartphone etc. mit dem WLAN-Zugangspunkt verbinden. Der WLAN- Zugangspunkt hat den
Namen „ifmgw-[Seriennummer]".
u Das Kennwort eingeben.
w Windows 10 fragt ggf. nach einem Pin-Code als primäres Access Point-Passwort.
Verwenden Sie die Option „Passwort".
u Browser auf dem PC, Smartphone etc. öffnen.
u Die Adresse 192.168.0.1:3001 im Browser öffnen.
w Der Webserver des Gateways kann nur ohne HTTPS Befehl geöffnet werden (http://... ist
nicht möglich).
w Ab Firmware 6.x muss die Adresse 192.168.0.1 ohne Angabe eines Ports verwendet
werden.
w Ist der LAN-Anschluss des Gateways bereits mit einer statischen IP im Adressenraum von
192.168.0.xxx eingestellt und das Gateway mit dem PC über Ethernet verbunden, ist die
Konfigurationsoberfläche unter 192.168.1.1(:3001) erreichbar.
u Die erforderlichen Konfigurationen vornehmen.
(z.B. Kennwort für den Gateway-Zugang ändern, Fehlerprotokoll überprüfen, Verbindung über
WLAN, LAN oder Mobilfunk einrichten oder MQTT-Broker Einstellungen vornehmen → Kapitel
„Verbindung mit dem Internet / Netzwerk herstellen").
u Das Gateway mit [Quit] neu starten.
10
Zustand
Bedeutung
leuchtet
Das Gerät erreicht die eingestellte Ping-Adresse und ist mit
dem Internet/Netzwerk verbunden.
leuchtet
Das Gerät fährt hoch.
blinkt
Das Gerät befindet sich im lokalen Konfigurationsmodus.
leuchtet
Das Gerät erreicht nicht die eingestellte Ping-Adresse und
ist nicht mit dem Internet/Netzwerk verbunden.
u Konfigurationsmodus öffnen und die Einstellungen
überprüfen.
