Bauform, Maße
Gewicht
Werkstoffe
Prozessanschlüsse
8

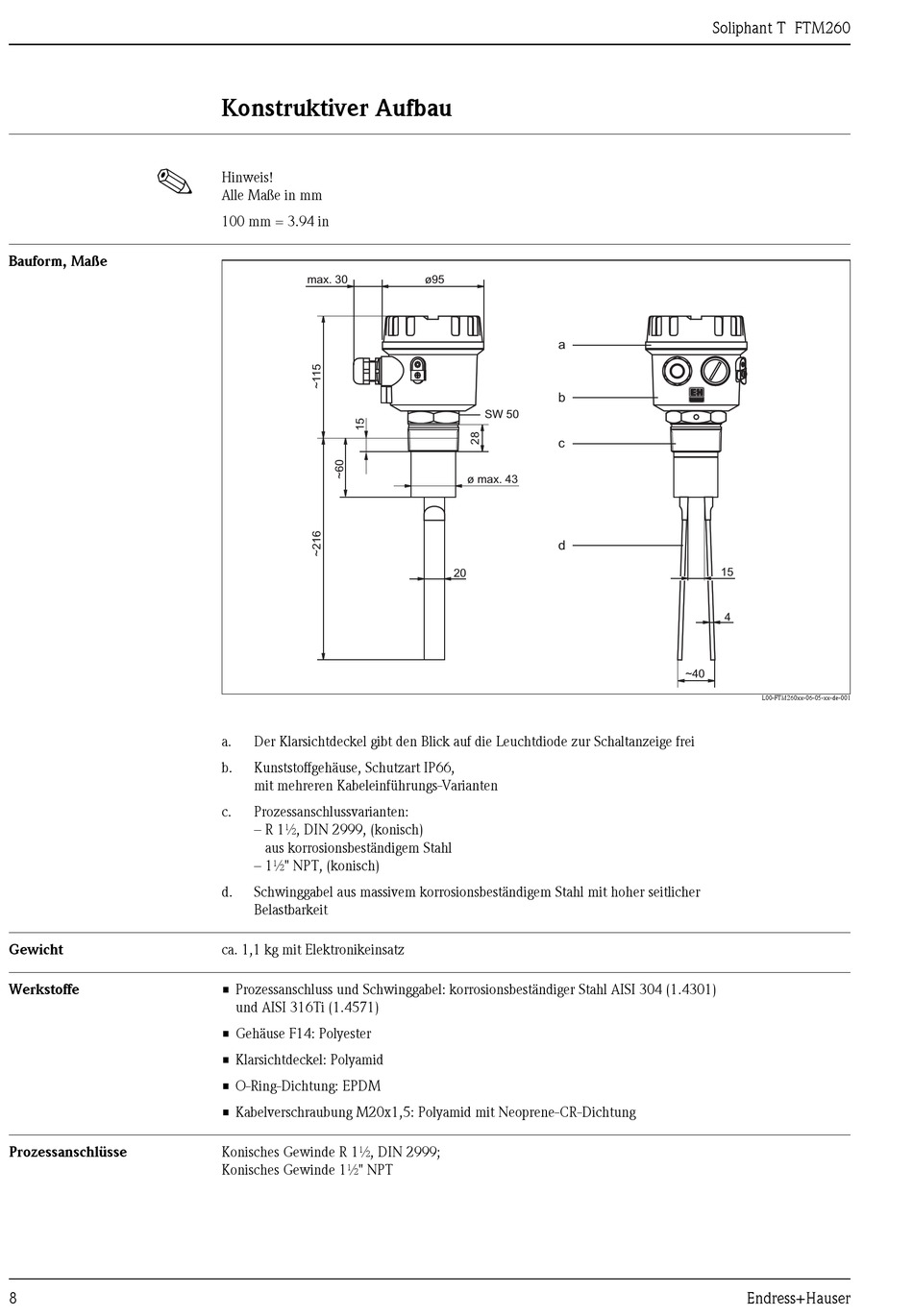

Konstruktiver Aufbau
Hinweis!
Alle Maße in mm
100 mm = 3.94 in
max. 30
a.
Der Klarsichtdeckel gibt den Blick auf die Leuchtdiode zur Schaltanzeige frei
b.
Kunststoffgehäuse, Schutzart IP66,
mit mehreren Kabeleinführungs-Varianten
c.
Prozessanschlussvarianten:
– R 1½, DIN 2999, (konisch)
aus korrosionsbeständigem Stahl
– 1½" NPT, (konisch)
d.
Schwinggabel aus massivem korrosionsbeständigem Stahl mit hoher seitlicher
Belastbarkeit
ca. 1,1 kg mit Elektronikeinsatz
• Prozessanschluss und Schwinggabel: korrosionsbeständiger Stahl AISI 304 (1.4301)
und AISI 316Ti (1.4571)
• Gehäuse F14: Polyester
• Klarsichtdeckel: Polyamid
• O-Ring-Dichtung: EPDM
• Kabelverschraubung M20x1,5: Polyamid mit Neoprene-CR-Dichtung
Konisches Gewinde R 1½, DIN 2999;
Konisches Gewinde 1½" NPT
ø95
a
b
SW 50
c
ø max. 43
d
20
Soliphant T FTM260
15
4
~40
L00-FTM260xx-06-05-xx-de-001
Endress+Hauser
