REMKO Serie MXT
3
Aufbau und Funktion
Gerätebeschreibung
Das Innengerät der Kompakt Wandtruhen in Multi-
Splitausführung dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnommenen Wärme.
Das Außenteil gibt diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und Heizen kann wäh-
rend des Heizbetriebes im zu beheizenden Raum
am Innengerät die vom Außenteil aufgenommene
Wärme abgegeben werden.
Das Gerät ist im Innenbereich für den Wandbe-
reich konzipiert. Die Bedienung erfolgt über eine
Infrarot-Fernbedienung.
Das Innengerät besteht aus einem Verdampfer in
Lamellenbauform, Verdampferventilator, Regelung
und Kondensatwanne. Kombinierbar ist das Innen-
gerät mit REMKO Außenteilen der Serie
MVT 603 DC-1403 DC entsprechender Kombinati-
onsmöglichkeiten. Die Ansteuerung des Außen-
teiles erfolgt über die Regelung des Innengerätes.
Als Zubehör sind Kondensatpumpen erhältlich.
1
2
5
6
3
4

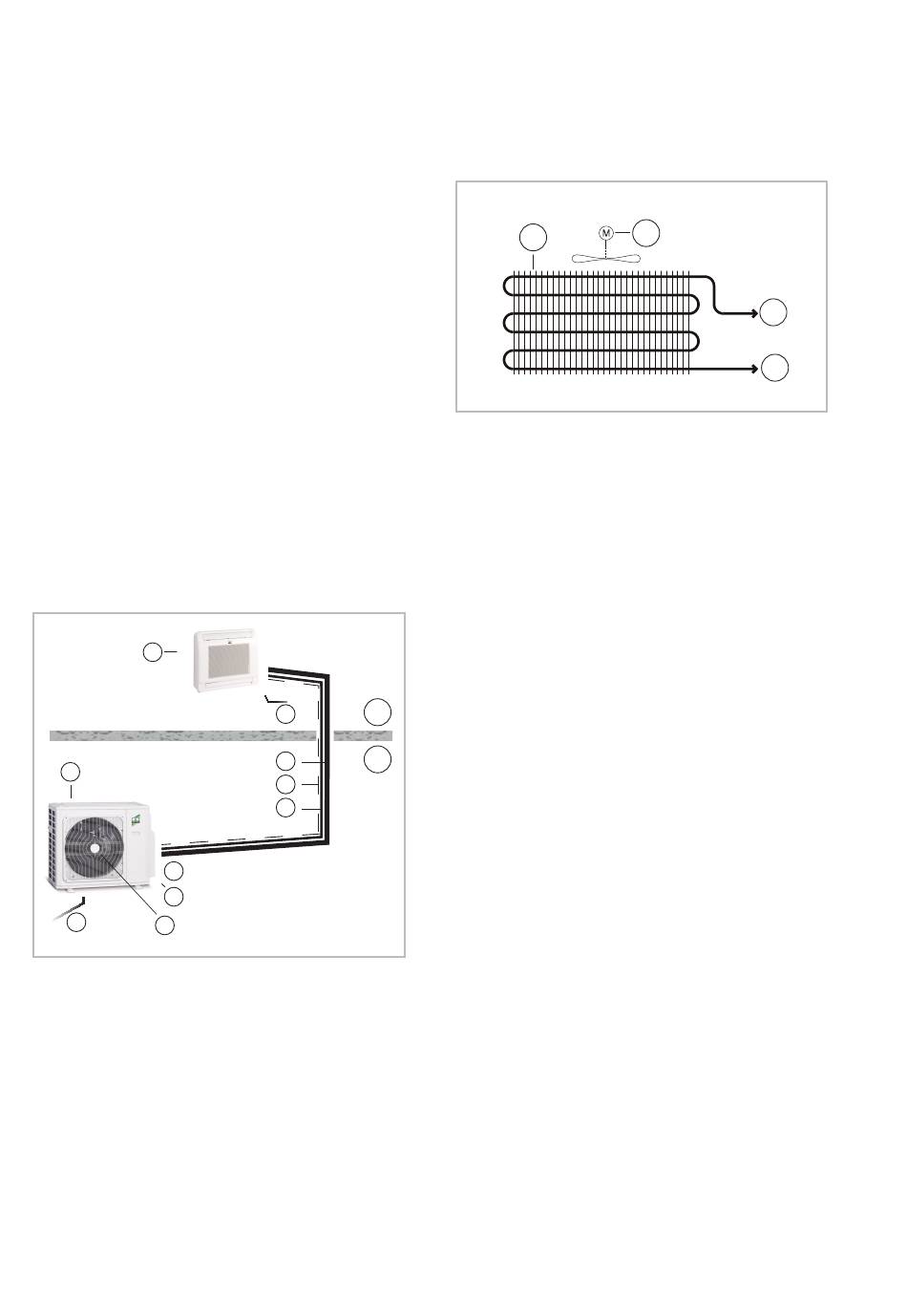

Abb. 2: Systemaufbau
A: Außenbereich
B: Innenbereich
1: Innengerät
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitung
8: Steuerleitung
9: Einspritzleitung
10
B
3
A
7
8
9
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
1
Abb. 3: Schema Kältekreis
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Einspritzleitung
2
3
4
