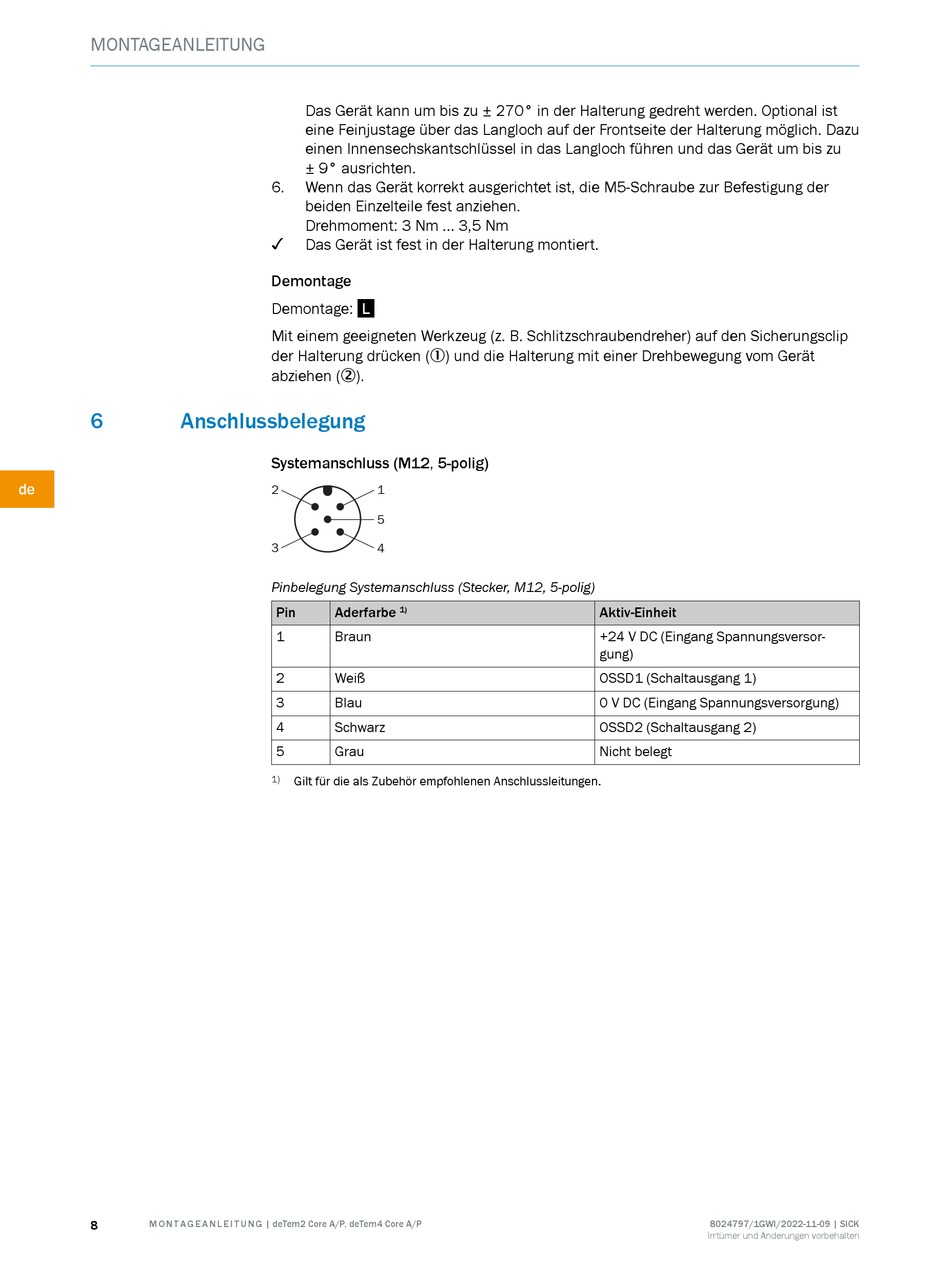

MONTAGEANLEITUNG
6
Anschlussbelegung
de
8
M O N T A G E A N L E I T U N G | deTem2 Core A/P, deTem4 Core A/P
Das Gerät kann um bis zu ± 270° in der Halterung gedreht werden. Optional ist
eine Feinjustage über das Langloch auf der Frontseite der Halterung möglich. Dazu
einen Innensechskantschlüssel in das Langloch führen und das Gerät um bis zu
± 9° ausrichten.
6.
Wenn das Gerät korrekt ausgerichtet ist, die M5-Schraube zur Befestigung der
beiden Einzelteile fest anziehen.
Drehmoment: 3 Nm ... 3,5 Nm
✓
Das Gerät ist fest in der Halterung montiert.
Demontage
Demontage:
L
Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) auf den Sicherungsclip
der Halterung drücken (1) und die Halterung mit einer Drehbewegung vom Gerät
abziehen (2).
Systemanschluss (M12, 5-polig)
2
1
5
3
4
Pinbelegung Systemanschluss (Stecker, M12, 5-polig)
Pin
Aderfarbe
1)
1
Braun
2
Weiß
3
Blau
4
Schwarz
5
Grau
1)
Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Aktiv-Einheit
+24 V DC (Eingang Spannungsversor‐
gung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Spannungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
8024797/1GWI/2022-11-09 | SICK
Irrtümer und Änderungen vorbehalten
