ESX VISION ANDROID Serie Einbauanleitung Seite 11

KAMERA-EINSTELLUNG

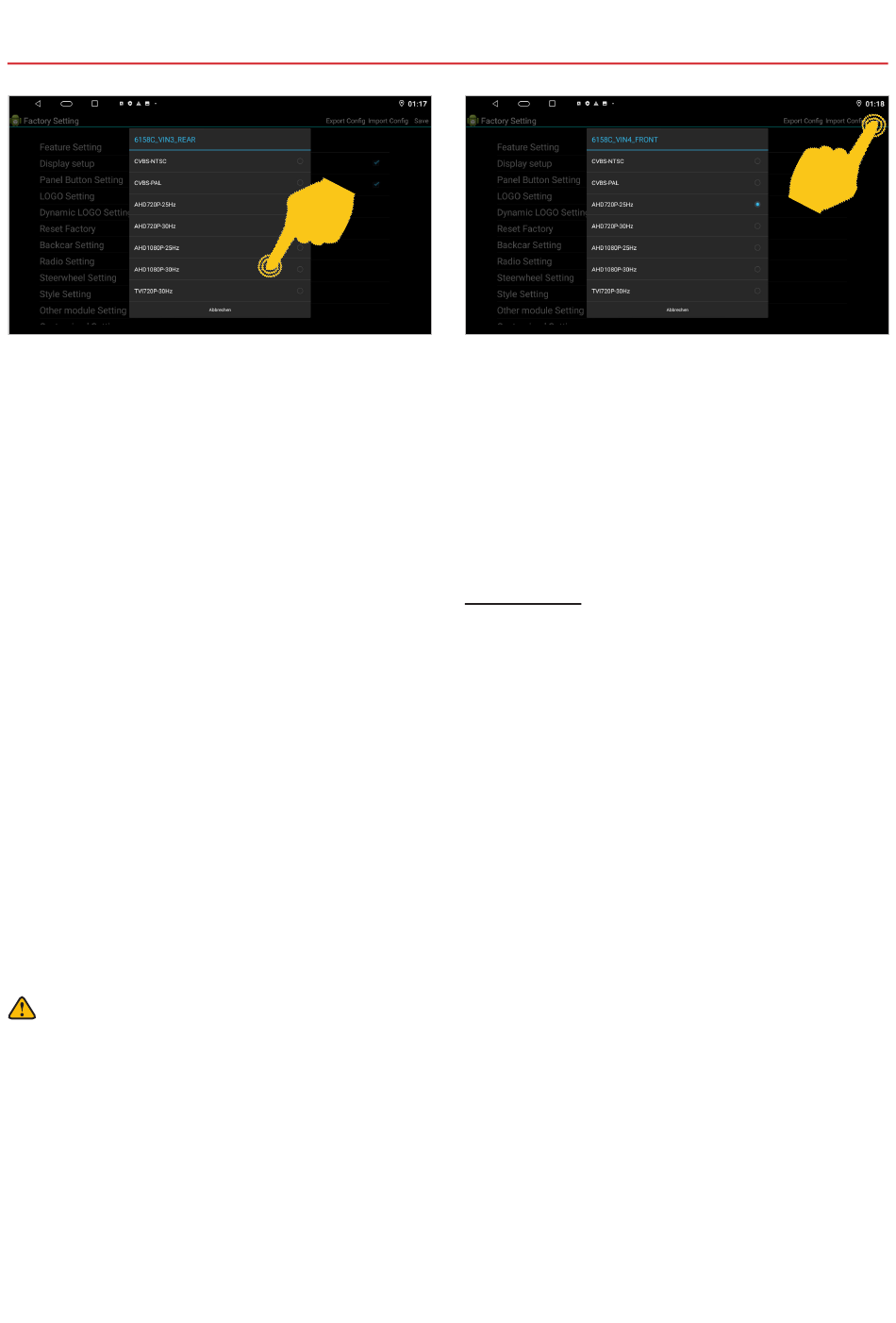

Wählen Sie unter 6158C_VIN3_REAR die
Voreinstellung für die Rückfahrkamera
und unter 6158C_VIN4_FRONT
Voreinstellung für die Frontkamera.
ESX HD-Kameras wie z.B. VNA-RCAM-
DBJ228HD oder VNA-RCAM-CS240HD
benötigen die Voreinstellung AHD720P-
25Hz.
Kameras von anderen Herstellern benötigen
eventuell eine andere dazu passende
Voreinstellung. Beachten Sie dazu die
technischen Daten des Herstellers. Sollten
Sie eine Kamera
betreiben, wählen Sie z.B. CVBS-NTSC.
Hinweise zur Stromversorgung der angeschlossenen Kamera(s):
• Sollte die Rückfahrkamera (R-CAM 10-poliger Stecker) über die Stromversorgung
CAM-12V am ESX Naviceiver angeschlossen sein, wird diese ausschließlich über den
Rückwärtsgang aktiviert.
• Soll jedoch die Rückfahrkamera auch während der Vorwärtsfahrt aktivierbar sein, z.B.
für die Rückspiegelfunktion der Zusatzkamera, sollte zur Kamera-Stromversorgung das
Kabel AMP CONT des 20-poligen Steckers (AV-Kabelsatz 1) verwendet werden. Somit
können Sie die Kamera-App auch ohne Rückwärtsgang für die Kameras verwenden.
• Gleiches gilt auch für die Stromversorgung der Frontkamera (F-CAM 20-poliger Stecker),
um diese unabhängig vom Rückwärtsgang aktivieren zu können.
die
mit NTSC-System
Nach dem Sie die Voreinstellung für die
Rückfahr- oder Frontkamera ausgewählt
haben, bestätigen
Voreinstellung rechts oben mit Save.
Der ESX Naviceiver startet dann neu.
Führen Sie danach einen Funktionstest der
Kamera(s) durch.
ACHTUNG: Nehmen Sie im Menü „Factory
Setting" keine anderen Einstellungen
vor. Dies könnte eine Fehlfunktion am
ESX Naviceiver verursachen.
Sie die neue
