9.3 Steckdüsenwechsel SMBM
<
VORSICHT
Verbrennungsgefahr
Herauslaufendes Öl ist möglicherweise heiß
<
VORSICHT
Federspannung
Der Steuerkolben steht unter Federspannung
9.3.1 Steckdüsenwechsel SMBM-X
siehe Abbildung 39
• Ölzulauf des Mengenbegrenzers (1) unterbrechen.
• Anschlagschraube (2) mittels Innensechskantschlüssel
(SW 12) lösen und zusammen mit Dichtring (2a) entfernen.
• Kompletten Steuerkolben (3) aus dem Mengenbegrenzerge-
häuse (1) entfernen.
• Druckfeder (5) aus dem Steuerkolben(3) herausziehen.
HINWEIS
Als Hilfsmittel zum nachfolgenden Herausdrücken der
Steckdüse aus dem Steuerkolben sollte ein Montagekeil aus
Messing (auf keinen Fall ein harter Gegenstand wie z.B. ein
Schraubendreher) verwendet werden.
• Montagekeil zwischen Steuerkolben (3) und Steckdüse (4) an-
setzen und alte Steckdüse (4) mit Dichtring (4a) vorsichtig
herausdrücken.
HINWEIS
Als Hilfsmittel zum nachfolgenden Hineindrücken der
Steckdüse in den Steuerkolben sollte ein Montagedorn
(ø 10 mm) aus Messing (auf keinen Fall ein harter Gegen-
stand) verwendet werden. Zur Auswahl der Steckdüse siehe
Kapitel 4.6 .
• Neue Steckdüse (4) und Dichtring (4a) mittels Montagedorn
ohne Verkantung in die Bohrung des Steuerkolbens (3) ein-
drücken.
• Druckfeder (5) in Steuerkolben (3) einsetzen.
• Kompletten Steuerkolben (3) vorsichtig wieder in das Men-
genbegrenzergehäuse (1) einsetzen, dabei nicht verkanten.
• Leichtgängigkeit des Steuerkolben (3) durch mehrmaligen
Druck gegen die Federkraft prüfen.
• Anschlagschraube (2) mit neuem Dichtring (2a) am Gewinde
des Mengenbegrenzergehäuses (1) ansetzen und mit Innen-
sechskantschlüssel anziehen 3 Anzugsdrehmo-
ment 15 ± 1 Nm.
• Ölzulauf zum Mengenbegrenzer öffnen.

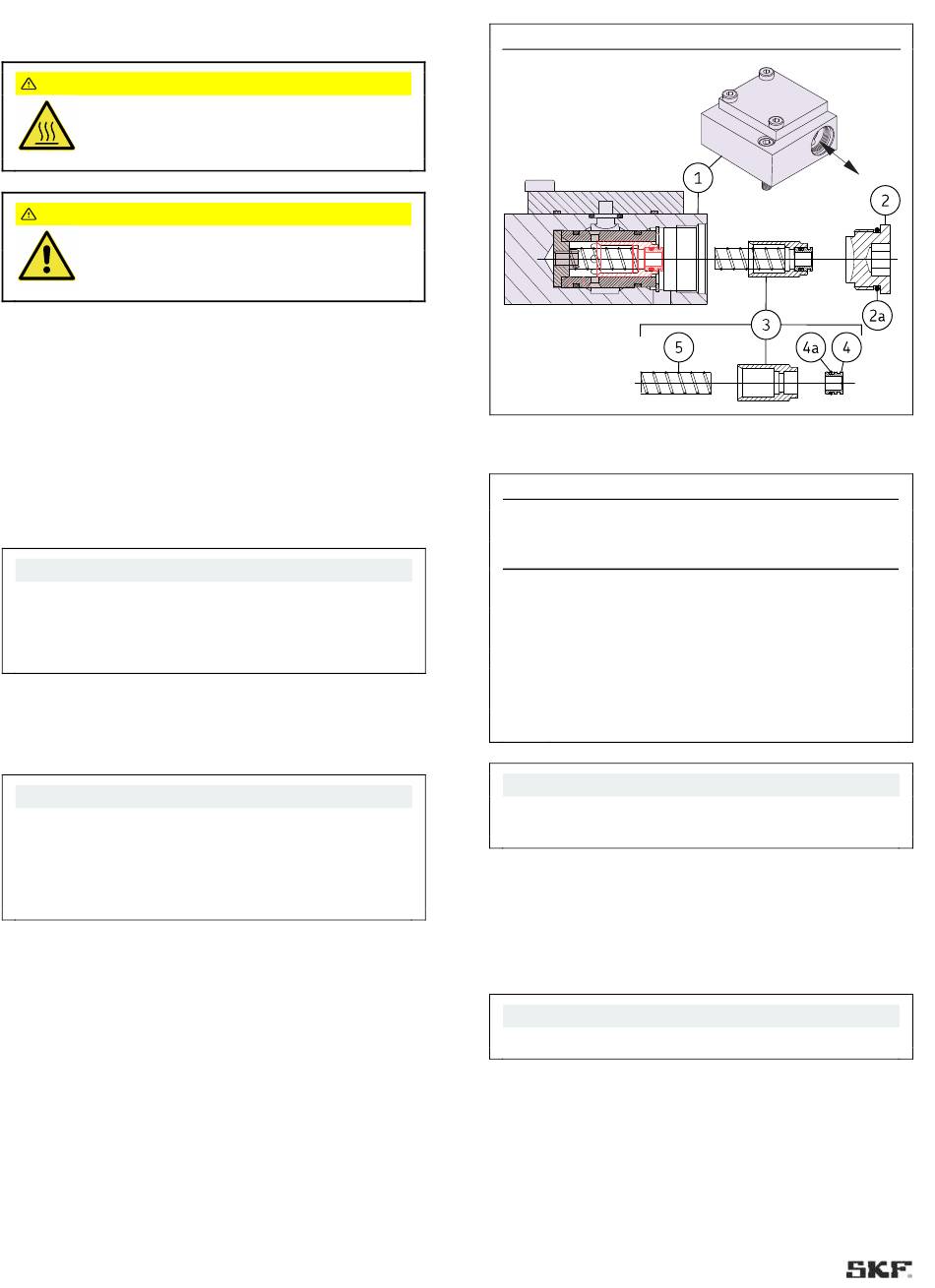

Steckdüsenwechsel SMBM-X
Legende zu Abbildung 39
Pos. Bezeichnung
<Content>
1 Gehäuse Mengenbegrenzer
2 Anschlagschraube
2a Dichtring Anschlagschraube
3 Steuerkolben mit Steckdüse und Druckfeder
4 austauschbare Steckdüse
4a Dichtring für Steckdüse
5 Druckfeder
HINWEIS
Bei geändertem Düsenquerschnitt sind auf dem Typen-
schild die Düsenangaben entsprechend zu ändern.
9.3.2 Steckdüsenwechsel SMBM-V
siehe Abbildung 40
• Ölzulauf des Mengenbegrenzers (7) unterbrechen.
HINWEIS
Der Steuerkolben (5) steht unter Federspannung!
• Anschlagschraube (1) (Innensechskant SW 12) mit Dichtring
langsam herausdrehen.
58
Abb. 39
Tabelle 41
