6.6 Mechanische Anschlussmöglichkeiten
SMBM

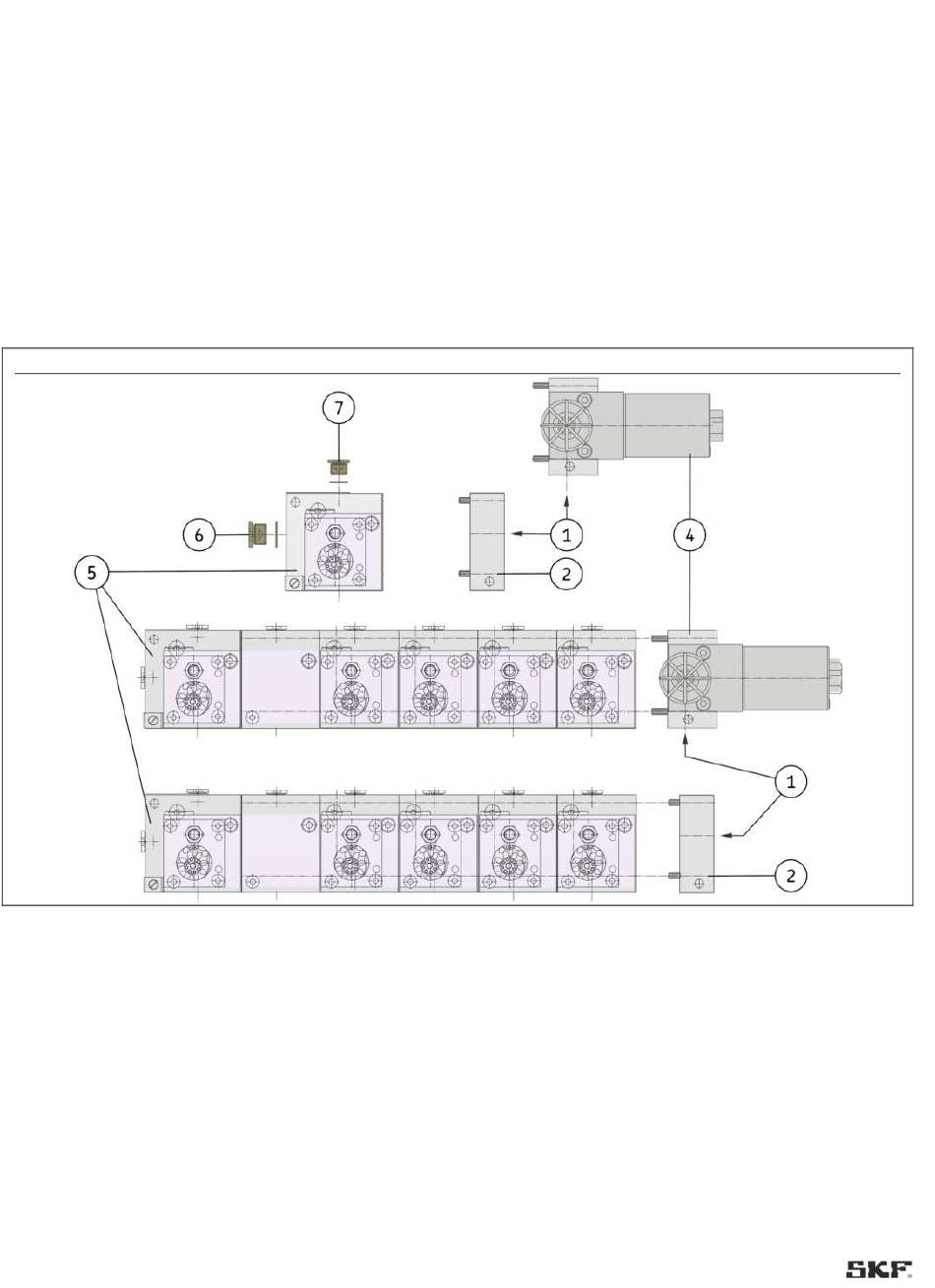

Mechanische Anschlussmöglichkeiten siehe Abbil-
dung 32 und 33
Der Zulauf (1) für die Mengenbegrenzer der Baureihe SMBM
befindet sich standardmäßig an der rechtsseitig montierten An-
schlussplatte (2), mit oder ohne Umsteuerventil (3) (nur SMBM-
V). Bei SMBM mit Filtereinheit befindet sich der Anschluss an
der Filtereinheit (4). Im letzten Modul (linksseitig) dem soge-
nannten Basis Modul (5), ist die durchgehende Zulaufbohrung
durch eine Verschlussschraube mit Dichtring (R 1/2<) (6) ver-
schlossen.
Mechanische Anschlussmöglichkeiten SMBM-X
Ein Wechsel des Zulaufanschlusses von rechts nach links kann
bei SMBM-X Mengenbegrenzer kundenseitig erfolgen, mit Aus-
nahme bei Anbau einer Filtereinheit. Beim Mengenbegrenzer
SMBM-V ist dies nicht möglich. Die Verschlussschraube (6) ist
danach mit einem Anzugsdrehmoment von 40 ± 1 Nm anzuzie-
hen.
Die Auslassbohrungen der Module befinden sich in der
Grundplatte auf der dem Mengenbegrenzer zugewandten Seite,
während auf der Rückseite die Bohrungen mit je einer Ver-
schlussschraube (R 3/8<) (7) mit Dichtring verschlossen sind. Ein
Seitenwechsel der Auslassbohrungen kann für jedes Modul se-
parat erfolgen. Hierfür ist nur die Verschlussschraube (7) (mit
Verschlussschraube (7) ist danach mit einem Anzugsdrehmo-
Dichtring) von der Rückseite zur Vorderseite zu wechseln. Die
ment von 30 ± 1 Nm anzuziehen.
50
Abb. 32
