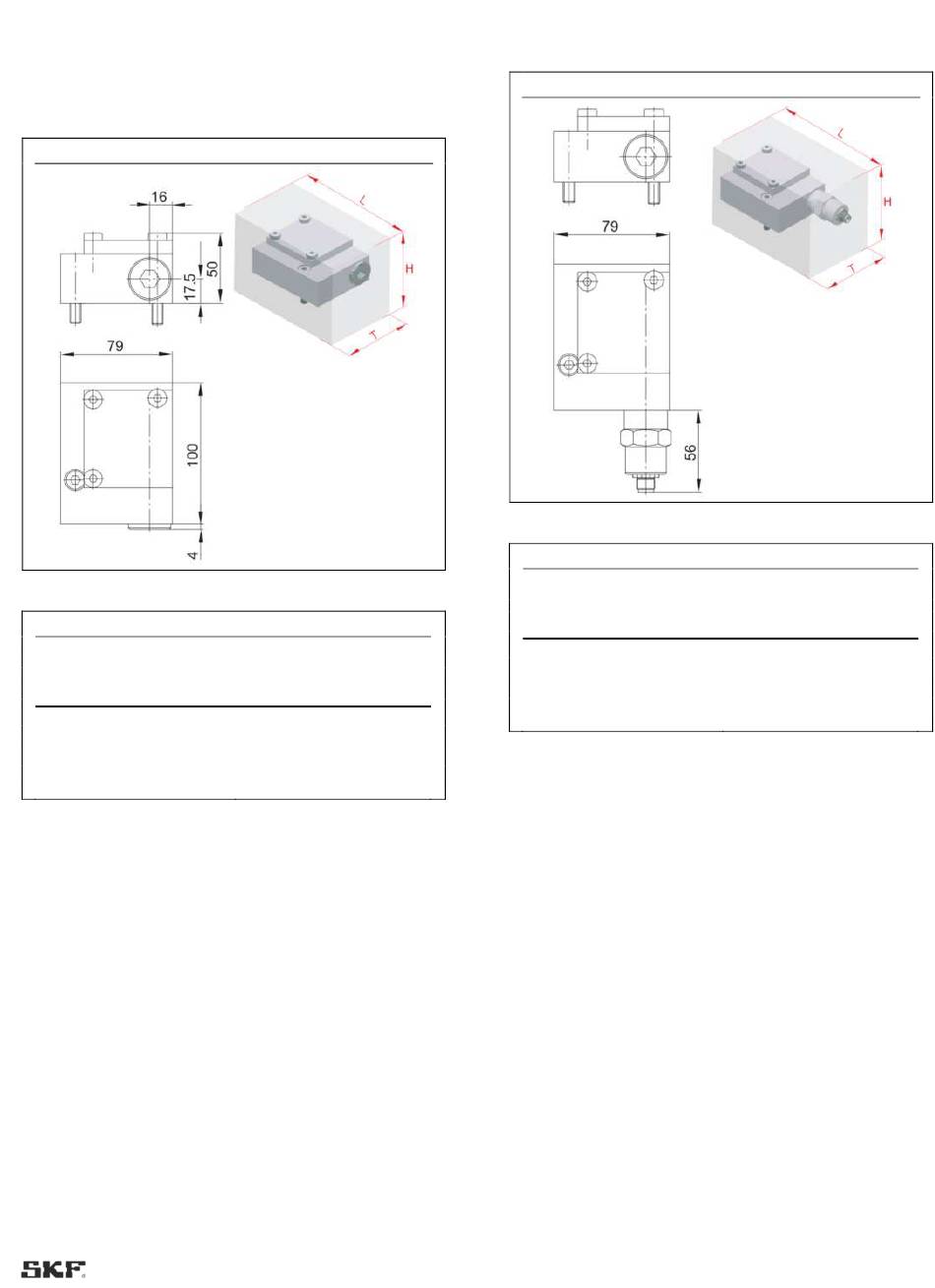

6.4 Montagezeichnungen SMBM-V

6.4.1 SMBM-V00 ohne Zahnradkontrolle,
ohne Signalgeber
Mengenbegrenzer, SMBM-V00
Mindesteinbaumaße SMBM-V00
Bezeichnung:
T = Breite:
L = Länge:
H = Höhe:
Abb. 23
Tabelle 26
Maß
<Content>
80 mm
150 mm
80 mm

6.4.2 SMBM-V22 mit Signalgeber

Mengenbegrenzer mit Signalgeber, SMBM-V22
Mindesteinbaumaße SMBM-V22
Bezeichnung:
T = Breite:
L = Länge:
H = Höhe:
Alle weiteren Maße 3 siehe Zeichnung SMBM-V00
43
Abb. 24
Tabelle 27
Maß
<Content>
80 mm
190 mm
80 mm
