4.2 Befestigung des Trägerprofils / Beispiel mit Fremdflügel-
profil AI2995

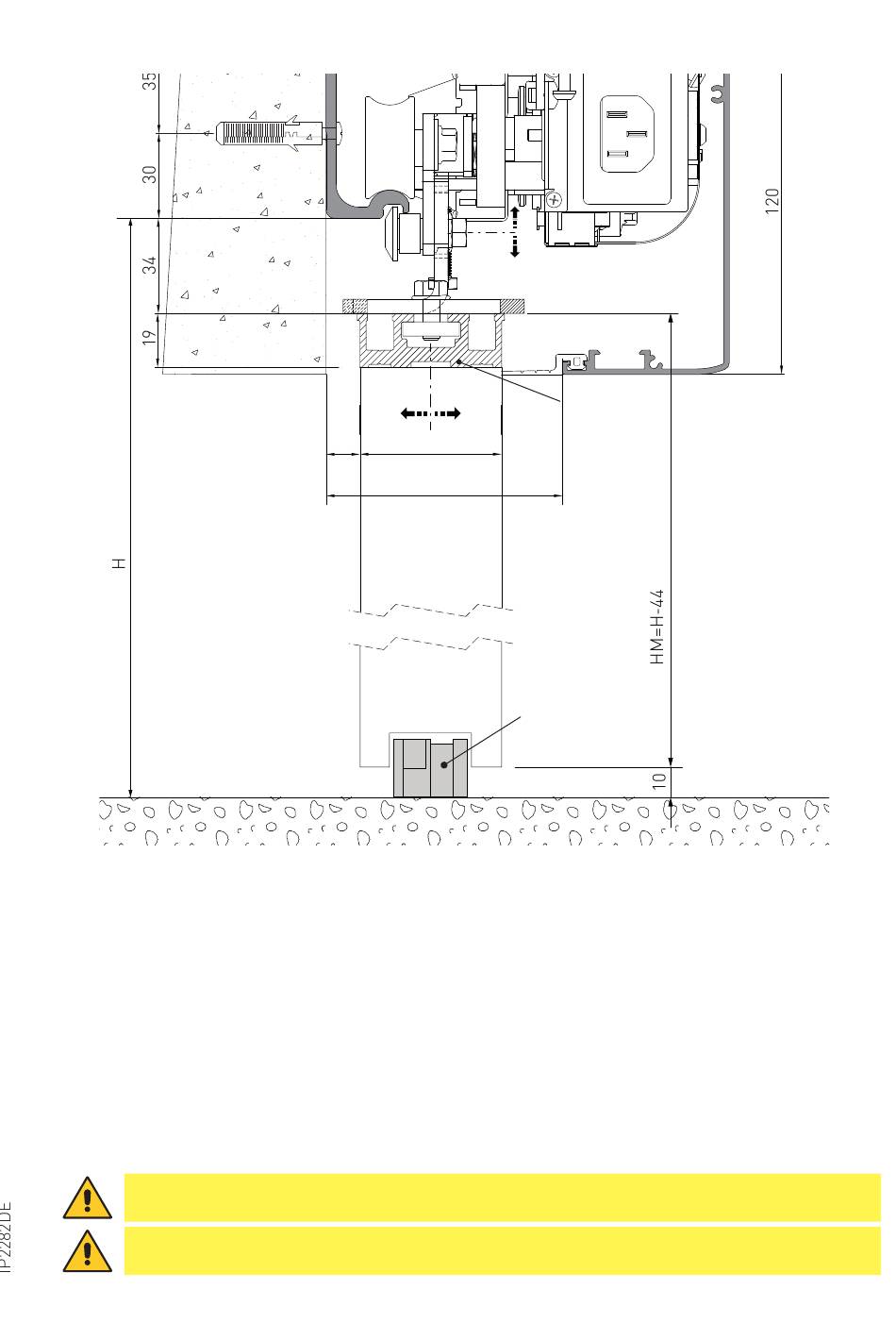

Alle Maße sind in Millimeter(mm) ausgedrückt, wenn nicht anders angegeben. In der Abbildung sind die Maße für
die Wandbefestigung des Antriebs ersichtlich.Dabei wurde angenommen, dass die Flügel mit Profilen hergestellt
wurden, die nicht aus dem DITEC Produktportfolio stammen. Wenn die Flügel mit Profilen der Baureihe ALU/
PAM hergestellt wurden, finden Sie die Maßein den entsprechenden Handbüchern.Bohren Sie die Laufschiene
auf der Bezugslinie auf der Rückseite der Laufschiene an und befestigenSie sie mit M6 Ø12 Stahldübeln oder
6MA Schrauben. Die Befestigungspunkte mit einem Abstand vonca. 400 mm festlegen..Sicherstellen, dass die
Laufschiene nivelliert ist, ihre Rückseite einen rechten Winkel mit dem Bodenbildet und die Wand in Längs-
richtung keine Unebenheiten aufweist. Eventuelle Unebenheiten der Wand müssen mit Eisenplatten, an denen
dann die Laufschiene befestigt wird, ausgeglichen werden.
ACHTUNG: Die Befestigung der Laufschiene an der Wand muss sicher und dem Ge-
wicht der Flügelangemessen sein.
ACHTUNG: Beschädigen Sie das Laufprofil für die Laufwagen während der Bearbei-
tung nicht. Das Laufprofil reinigen.
+/- 8
+/- 19
12
50
80
9
2995
0KP515AB
