4.8 Installation und Einstellung der Flügel
ACHTUNG: Nach dem Installieren und Einstellen der Flügel ENTFERNEN SIE ALLE
LAUFWAGENTRÄGER [K].
Befestigen Sie die Flügel an den Laufwagen mit den Schrauben [J].

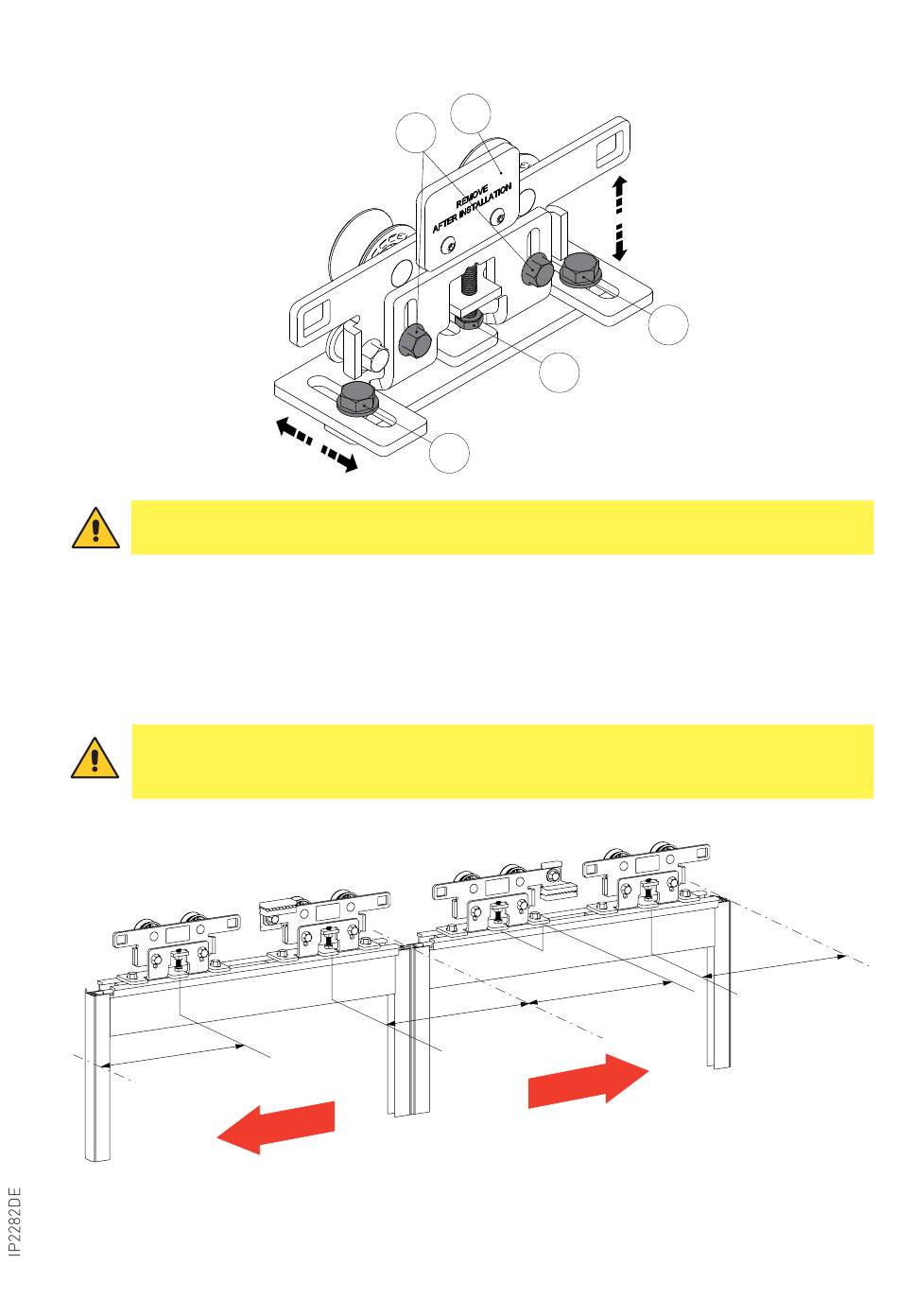

Die Flügeleinstellung erfolgt wie in der Abbildung angezeigt:
• Lösen Sie die Schrauben (H) und stellen Sie die Höhe mit den Schrauben [I] ein;
• Stellen Sie die seitliche Position des Flügels mit den Schrauben [J] ein;
• Den Flügel manuell bewegen und prüfen, dass er frei und reibungslos läuft und alle Rollen
auf der Laufschiene aufliegen.
ACHTUNG: Lassen Sie zwischen Ganzglastüren ohne Mitteldichtung mindestens
10 mm Raum in der Schließposition, um ein Zusammenstoßen der Glasscheiben zu
vermeiden.
ANTRIEB MIT 2-FLÜGELIG
130
H
+/- 19
T
Ö F F N E
K
I
J
130
130
Ö F F N E
15
+/- 8
J
130
T
