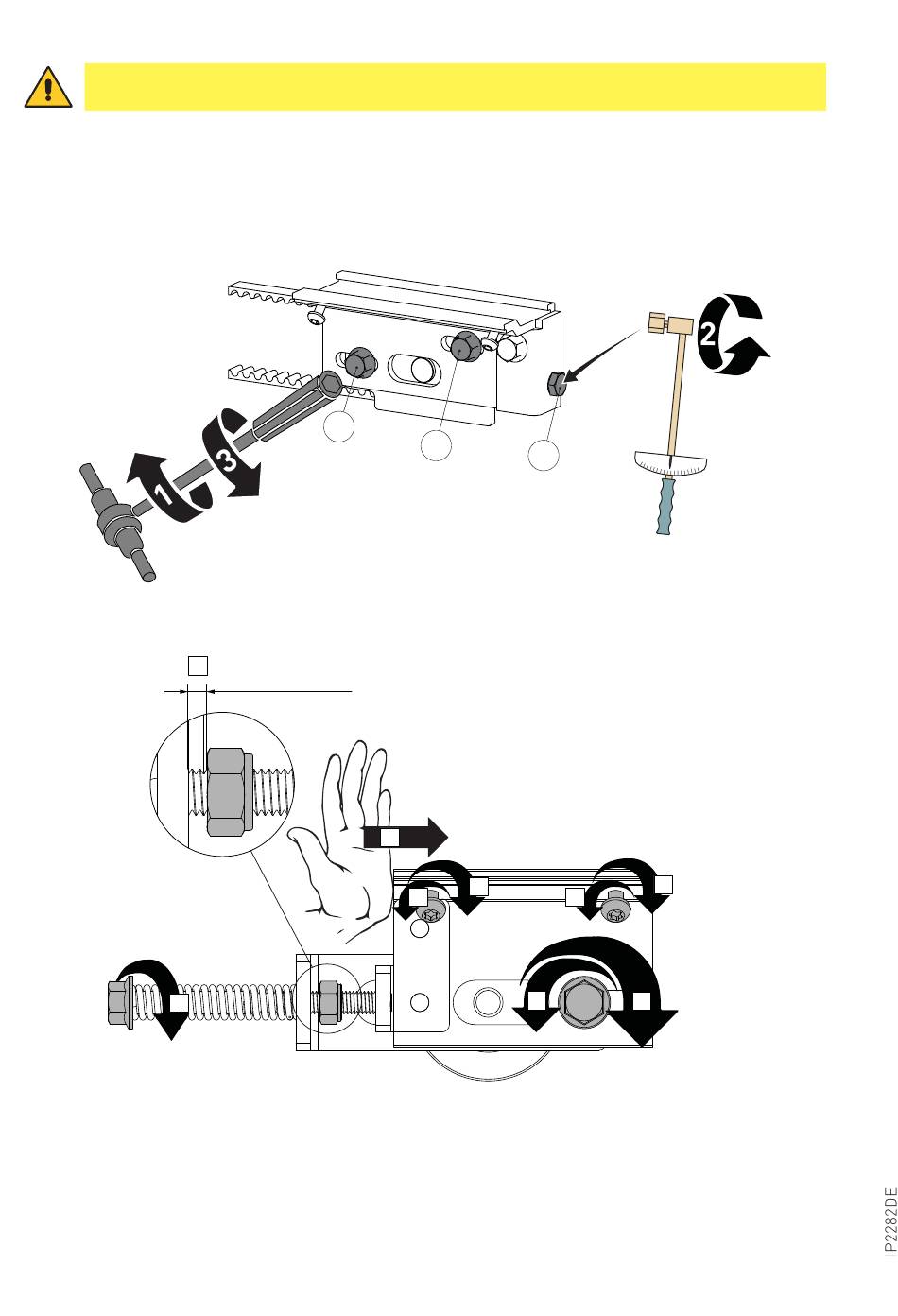

4.11 Einstellung der Zahnriemenspannung

ACHTUNG: Eine nicht korrekte Einstellung beeinträchtigt den Betrieb des Antriebs.
Wenn Sie sie noch korrigieren müssen, gehen Sie wie folgt vor:

4.11.1 Sorte A

a) Lösen Sie die zwei Befestigungsschrauben (F).
b) Ziehen Sie die Zahnriemenspannungs-Schraube M6 (G) mit einem Drehmoment von 0,9 / 1,1 Nm an.
c) Ziehen Sie die zwei Befestigungsschrauben (F) fest.

4.11.2 Sorte B

5
5
F
LT ≤ 3000 = 2 mm
LT > 3000 = 3 mm
3
F
G
LT ≤ 3000 = 0,9 N m
LT > 3000 = 1,1 N m
4
2 2
1
18
4
6
