Anmerkung: Die Stifthaltevorrichtungen der Schienen unterstützen Rackmodelle mit runden oder
rechteckigen Bohrungen.
1
Rackrückseite

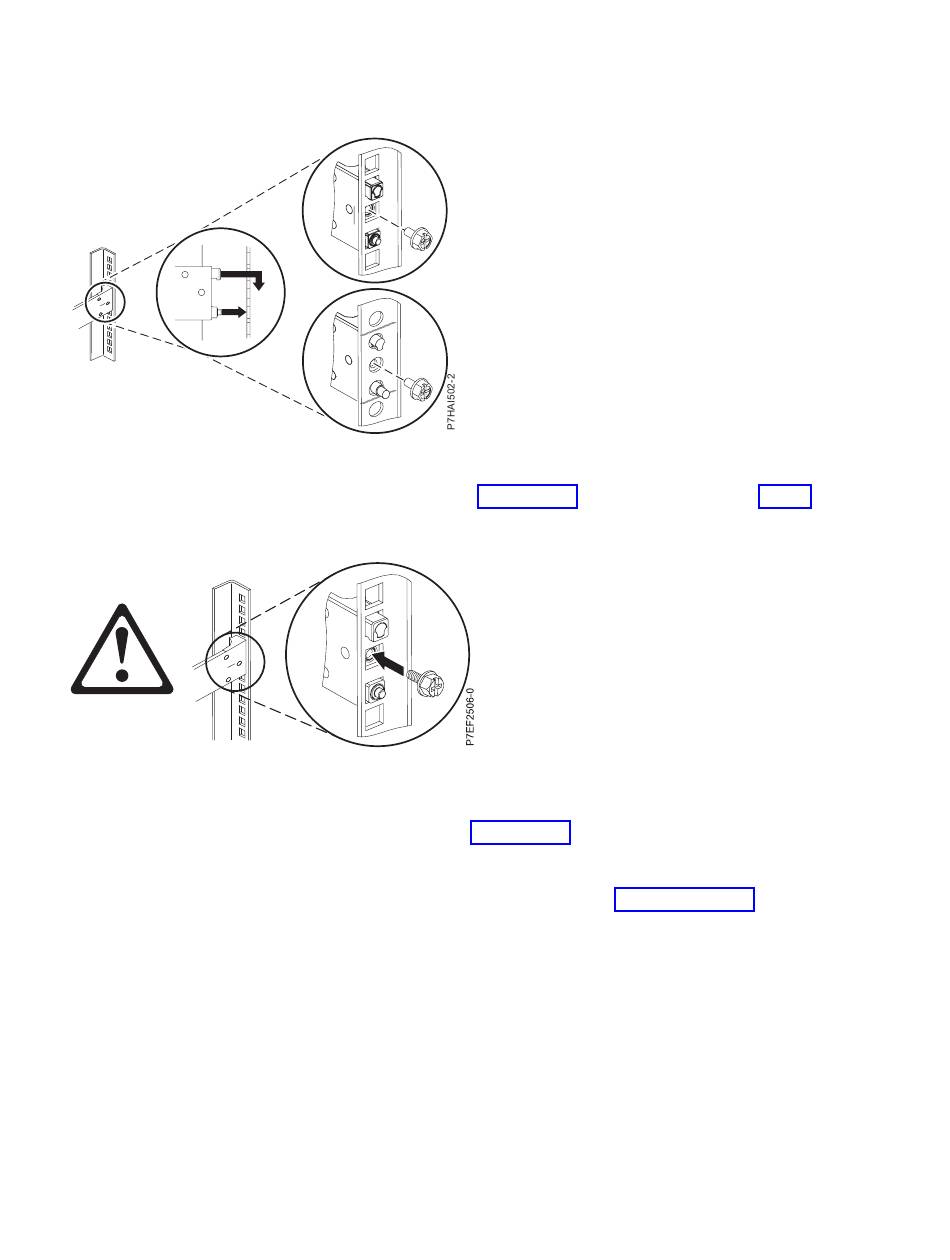

Abbildung 3. Stifte an den Bohrungen in der Rückseite des Racks ausrichten und in den Bohrlöchern einrasten lassen
4. Setzen Sie die Schraube erneut ein, die in Schritt 2 auf Seite 4 entfernt wurde, wie in Abb. 4 darge-
stellt.
Abbildung 4. Schraube erneut einsetzen
5. Kehren Sie zur Vorderseite des Racks zurück. Stellen Sie sicher, dass die Verriegelung an der Vorder-
seite der Schiene noch geöffnet ist. Siehe Schritt 2 auf Seite 4.
6. Ziehen Sie die Schiene nach vorne und setzen an der Vorderseite der Schiene drei Stifte in die zuvor
markierten Bohrungen in der ausgewählten EIA-Einheit ein. Senken Sie die Schiene ab (1), damit der
hakenförmige mittlere Stift einrastet. Einzelheiten finden Sie unter Abb. 5 auf Seite 6.
3
2
3
Installation von IBM Power System S822 (8284-22A)
5
