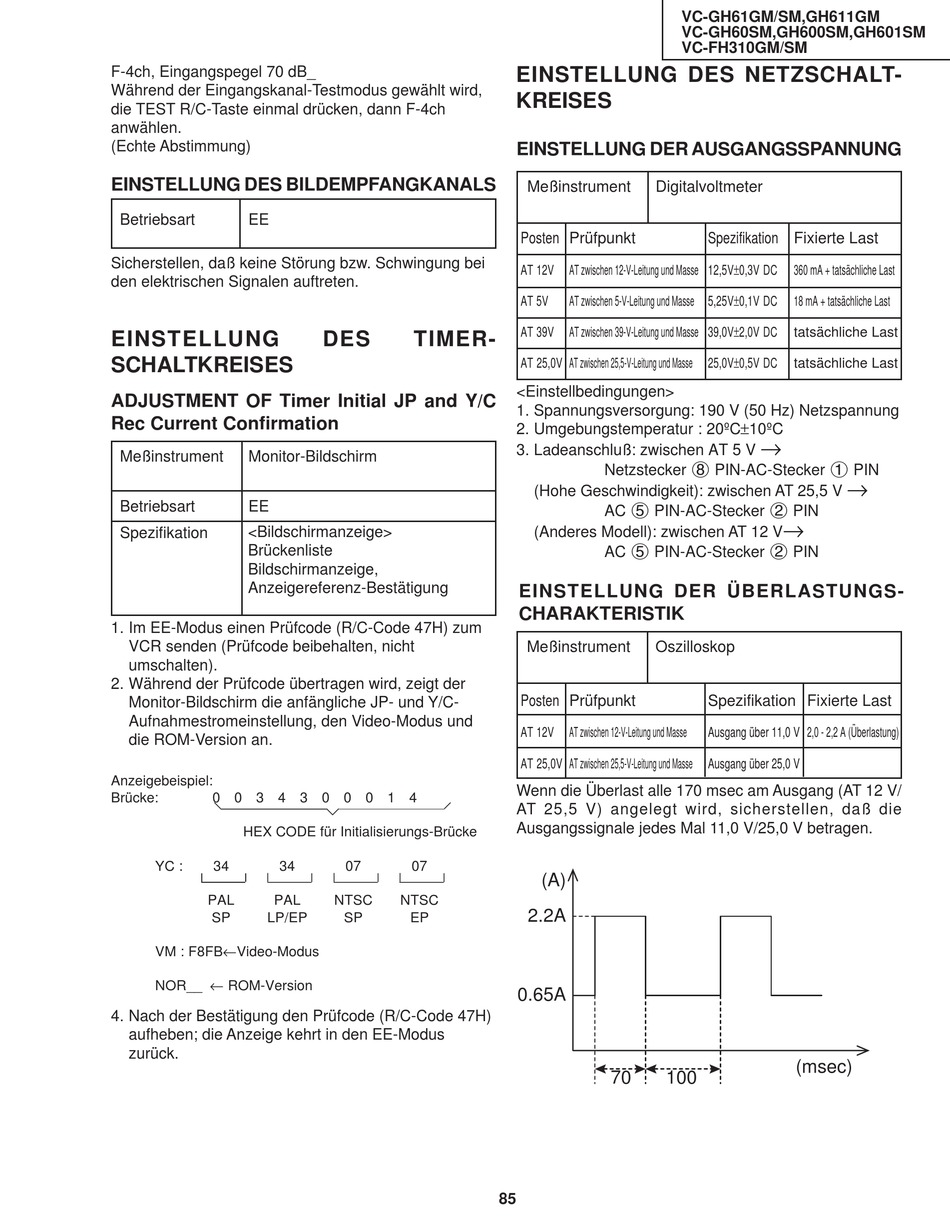

F-4ch, Eingangspegel 70 dB_
Während der Eingangskanal-Testmodus gewählt wird,
die TEST R/C-Taste einmal drücken, dann F-4ch
anwählen.
(Echte Abstimmung)
EINSTELLUNG DES BILDEMPFANGKANALS
Betriebsart EE
Sicherstellen, daß keine Störung bzw. Schwingung bei
den elektrischen Signalen auftreten.
EINSTELLUNG
SCHALTKREISES
ADJUSTMENT OF Timer Initial JP and Y/C
Rec Current Confirmation
Meßinstrument Monitor-Bildschirm
Betriebsart EE
<Bildschirmanzeige>
Spezifikation
Brückenliste
Bildschirmanzeige,
Anzeigereferenz-Bestätigung
1. Im EE-Modus einen Prüfcode (R/C-Code 47H) zum
VCR senden (Prüfcode beibehalten, nicht
umschalten).
2. Während der Prüfcode übertragen wird, zeigt der
Monitor-Bildschirm die anfängliche JP- und Y/C-
Aufnahmestromeinstellung, den Video-Modus und
die ROM-Version an.
Anzeigebeispiel:
Brücke: 0 0 3 4 3 0 0 0 1 4
HEX CODE für Initialisierungs-Brücke
YC : 34 34
PAL PAL
SP LP/EP
VM : F8FB←Video-Modus
NOR__ ← ROM-Version
4. Nach der Bestätigung den Prüfcode (R/C-Code 47H)
aufheben; die Anzeige kehrt in den EE-Modus
zurück.
DES TIMER-
07 07
NTSC NTSC
SP EP
85
VC-GH61GM/SM,GH611GM
VC-GH60SM,GH600SM,GH601SM
VC-FH310GM/SM
EINSTELLUNG DES NETZSCHALT-
KREISES
EINSTELLUNG DER AUSGANGSSPANNUNG
Meßinstrument Digitalvoltmeter
Posten Prüfpunkt
AT 12V AT zwischen 12-V-Leitung und Masse 12,5V±0,3V DC
AT 5V AT zwischen 5-V-Leitung und Masse 5,25V±0,1V DC
AT 39V AT zwischen 39-V-Leitung und Masse 39,0V±2,0V DC
AT 25,0V AT zwischen 25,5-V-Leitung und Masse
<Einstellbedingungen>
1. Spannungsversorgung: 190 V (50 Hz) Netzspannung
2. Umgebungstemperatur : 20ºC±10ºC
3. Ladeanschluß: zwischen AT 5 V
Netzstecker 8 PIN-AC-Stecker 1 PIN
(Hohe Geschwindigkeit): zwischen AT 25,5 V
AC 5 PIN-AC-Stecker 2 PIN
(Anderes Modell): zwischen AT 12 V
AC 5 PIN-AC-Stecker 2 PIN
EINSTELLUNG DER ÜBERLASTUNGS-
CHARAKTERISTIK
Meßinstrument Oszilloskop
Posten Prüfpunkt
AT 12V AT zwischen 12-V-Leitung und Masse
AT 25,0V AT zwischen 25,5-V-Leitung und Masse
Wenn die Überlast alle 170 msec am Ausgang (AT 12 V/
AT 25,5 V) angelegt wird, sicherstellen, daß die
Ausgangssignale jedes Mal 11,0 V/25,0 V betragen.
(A)
2.2A
0.65A
70 100
Spezifikation Fixierte Last
360 mA + tatsächliche Last
18 mA + tatsächliche Last
tatsächliche Last
25,0V±0,5V DC tatsächliche Last
→
→
→
Spezifikation Fixierte Last
Ausgang über 11,0 V 2,0 - 2,2 A (Überlastung)
Ausgang über 25,0 V
(msec)
