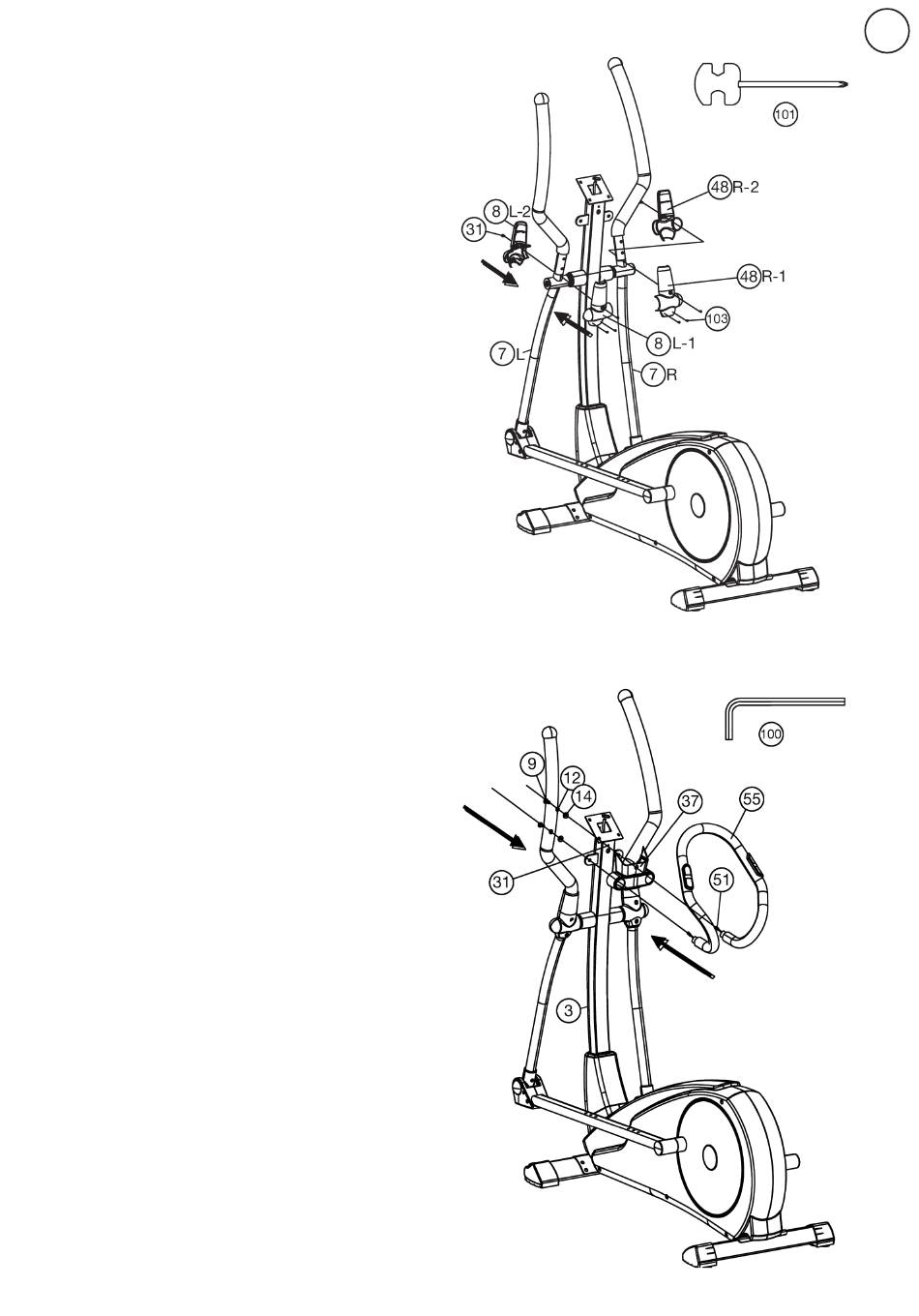

SCHRITT 5:
Montage der Handgriffabdeckungen (8+48) an den
Verbindungrohren (7).
1. Schrauben Sie die Handgriffabdeckung (8L-
1+8L-2) auseinander. Stecken Sie die vordere linke
Handgriffabdeckung (8L-1) mit der hinteren linken
Handgriffabdeckung (8L-2) über das Verbindungs-
rohr links (7L) zusammen. Sichern Sie die Handgriff-
abdeckungen (8) mittels der Schrauben (31+103) an
den Verbindungsrohren (7).
2. Schrauben Sie die Handgriffabdeckung (48R-
1+48R-2)
auseinander.
Die
gen rechts (48R-1+48R-2) über das Verbindungs-
rohr rechts (7R) zusammenstecken und mittels der
Schrauben (31+103) befestigen.
SCHRITT 6:
Montage des Pulsgriffes (55) am Stützrohr (3).
1. Schrauben Sie die Schrauben (31) aus dem Stütz-
rohr (3) heraus.
2. Stecken Sie die vordere Computerverkleidung
(37) auf die Enden des Pulsgriffes (55).
3. Den Pulsgriff (55) zur Aufnahme am Stützrohr
(3) führen, und so ausrichten, dass das Lochbild des
Pulsgriffes (55) und des Stützrohres (3) übereinstim-
men. Auf die Schrauben M8x25 (9) jeweils einen Fe-
derring (12) und eine Unterlegscheibe 8//16 (14) auf-
stecken und damit den Pulsgriff (55) am Stützrohr (3)
festschrauben.
4. Anschließend die Pulskabel (51) durch die Boh-
rungen am Stützrohr (3) stecken und nach oben he-
raus ziehen.
Handgriffabdeckun-
5
DE
